Dimplex SI 70TUR Montage- Und Gebrauchsanleitung Seite 9

V 1
1
" "
0
" "

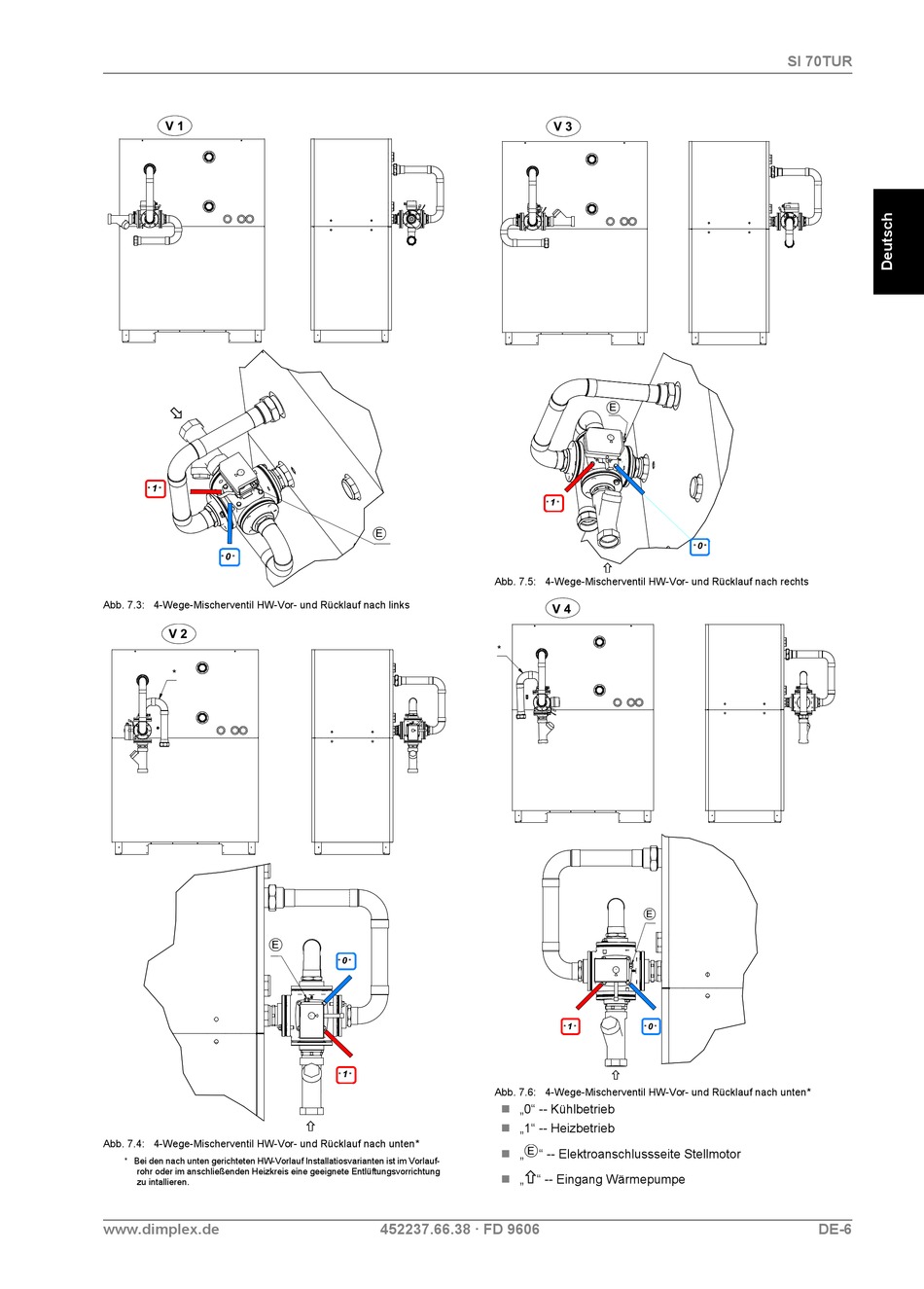

Abb. 7.3: 4-Wege-Mischerventil HW-Vor- und Rücklauf nach links
V 2
*
E
Abb. 7.4: 4-Wege-Mischerventil HW-Vor- und Rücklauf nach unten*
* Bei den nach unten gerichteten HW-Vorlauf Installatiosvarianten ist im Vorlauf-
rohr oder im anschließenden Heizkreis eine geeignete Entlüftungsvorrichtung
zu intallieren.
www.dimplex.de
E
Abb. 7.5: 4-Wege-Mischerventil HW-Vor- und Rücklauf nach rechts
*
0
" "
1
" "
Abb. 7.6: 4-Wege-Mischerventil HW-Vor- und Rücklauf nach unten*




452237.66.38 · FD 9606
V 3
E
1
" "
"
V 4
E
1 0
" " " "
„0" -- Kühlbetrieb
„1" -- Heizbetrieb
(
„ " -- Elektroanschlussseite Stellmotor
„ " -- Eingang Wärmepumpe
SI 70TUR
0
"
DE-6
