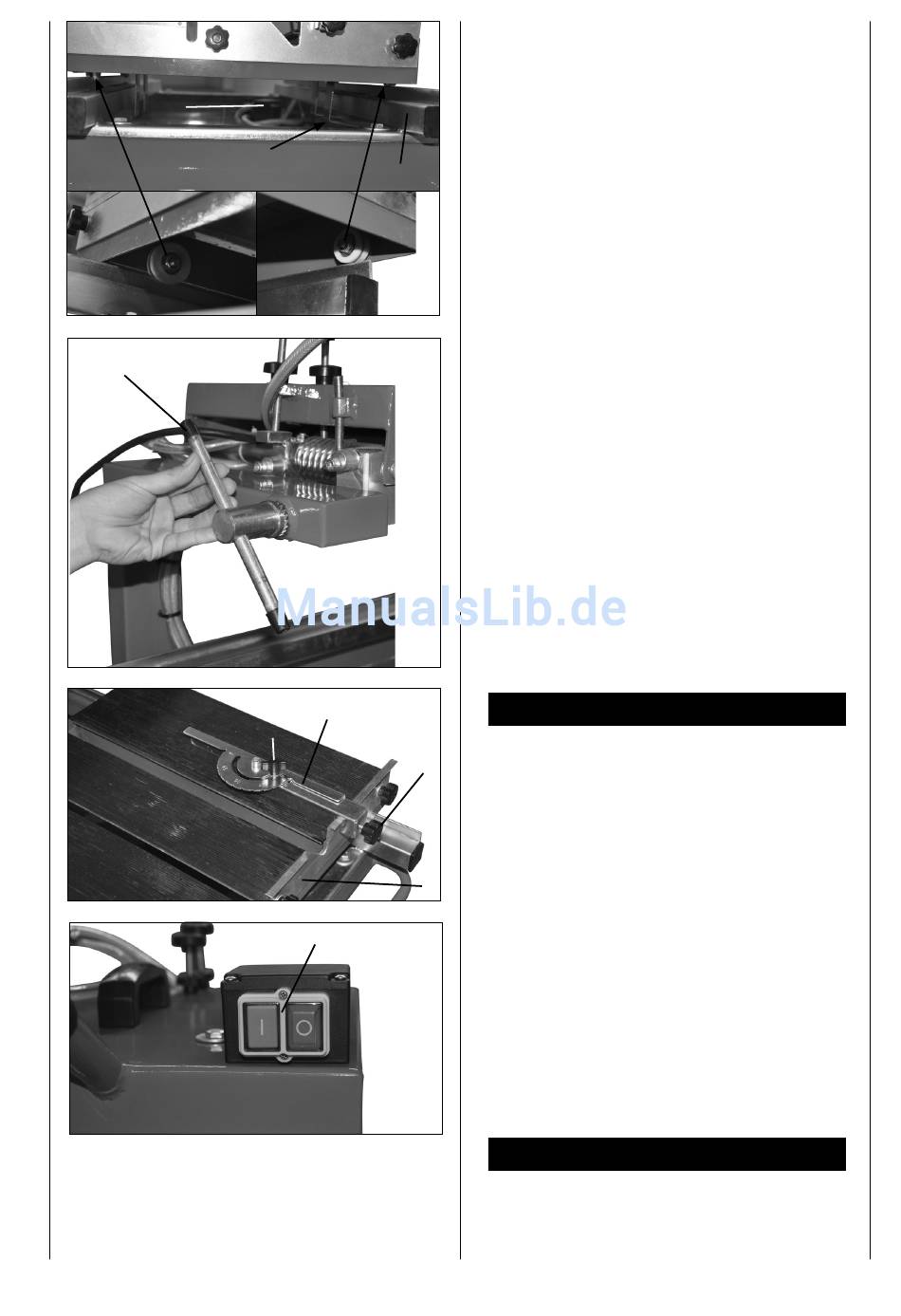

Rollschlitten montieren (Abb. 11)
1. Setzen Sie den Rollschlitten (Schneidetisch) (6) auf
die Rolltisch-Führungsschiene (9) auf, dabei umfasst
der Rahmen (a) der beiden rechten Führungsrollen
die Führungsschiene. Die beiden linken Führungsrol-
len einfach auf die Führungsschiene aufsetzen.
2. Wenn Sie vor der Steintrennmaschine stehen, muss
die Maßeinteilung zu Ihnen zeigen. Der 90° Trenn-
blattspalt liegt links im Rollschlitten (6), der 45°
Trennblattspalt rechts.
3. Der Schneidetisch muss leicht rollen. Vergewissern
Sie sich, dass alle vier Rollen auf der Führungs-
schiene (9) aufliegen.
Hebelschraube für die Schneidkopf-Schwenkeinrich-
tung montieren (Abb. 12)
1. Entfernen Sie die Sechskantschraube mit einem 30
mm Gabelschlüssel.
2. Stecken Sie auf das Gewinde die Hebelschraube (d)
der Schneidkopf-Schwenkeinrichtung und schrauben
sie fest.
Längsanschlag montieren (Abb. 13)
1. Setzen Sie den Längsanschlag (13) auf die An-
schlagschiene mit Maßeinteilung (7) am Rollschlitten
(6) auf.
2. Richten Sie den Längsanschlag (13) im entspre-
chenden Abstand zur Trennscheibe (14) ein.
3. Fixieren Sie den Längsanschlag (13), indem Sie den
Feststellgriff (b) festschrauben
Ein/Ausschalter (Abb. 14)
b
Zum Einschalten auf die „I" des Ein-Ausschalters (2) drü-
cken.
Vor Beginn des Schneidevorgangs ist abzuwarten bis
die Trennscheibe die max. Drehzahl erreicht hat und die
Kühlwasserpumpe (18) das Wasser zur Trennscheibe
befördert hat.
7
Zum Ausschalten auf die „0" des Schalters (2) drücken.
(Abb. 14).
Hinweis:
Achten Sie zunächst - nach dem Einschalten der Säge
- auf die Drehrichtung der Diamant-Trennscheibe. Rich-
tungspfeil an der Maschine beachten!
Achtung! Die Wasserpumpe (18) läuft beim Einschal-
ten des Antriebmotors (5) automatisch mit an! Mit dem
Absperrhahn (16) können Sie den Wasserfluss zur Dia-
mant-Trennscheibe (14) regeln.
Bedienung/Arbeitshinweise
90° Schnitte (Abb. 13)
1 Flügelschraube (c) lockern
2 Winkelanschlag (13) auf 90° stellen und Flügel-
schraube (c) wieder festziehen.
Inbetriebnahme
