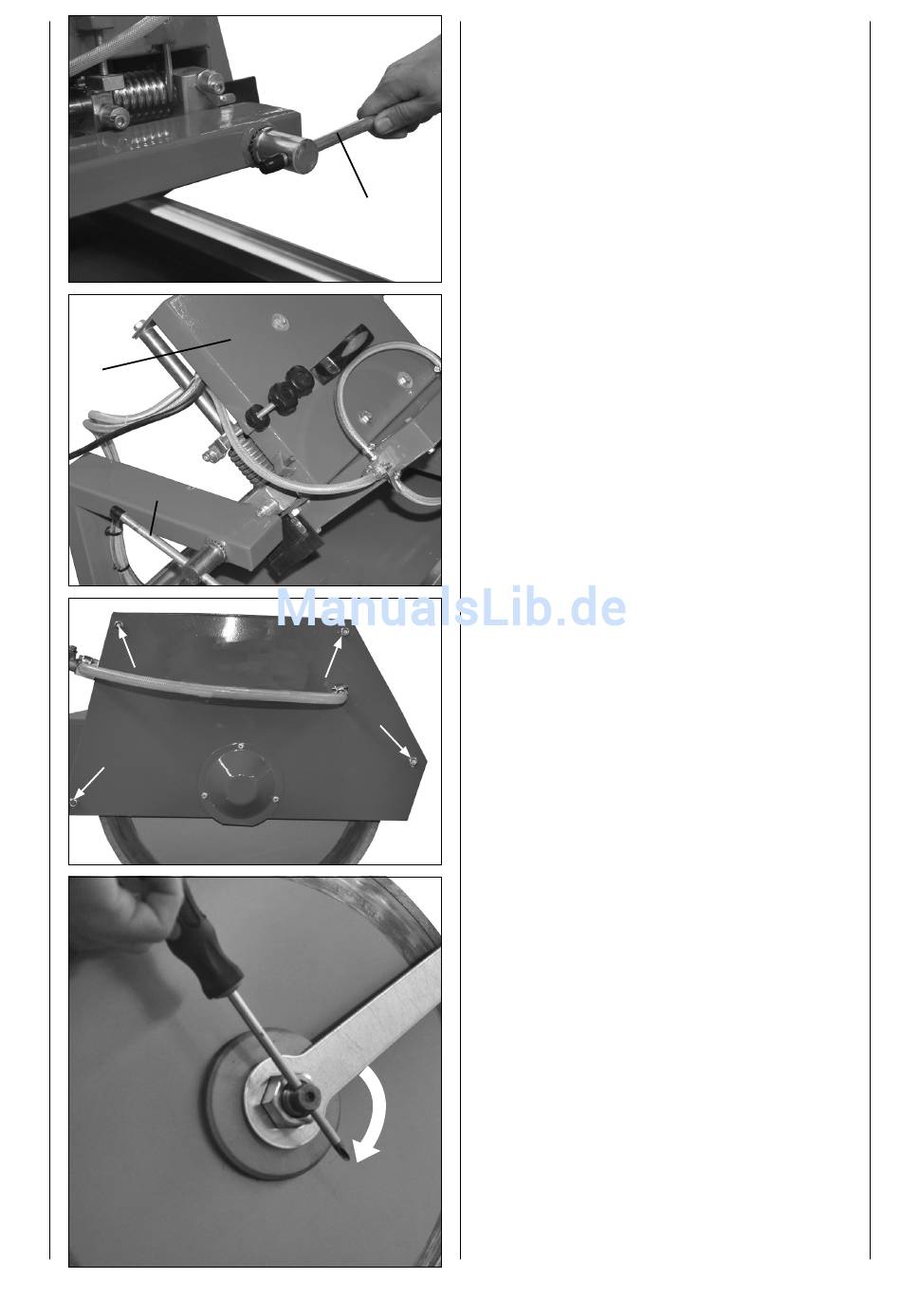

Fig. 19
Fig. 20
4
d
Fig. 21
Fig. 22
14
34
d
1
14
mant-Trennscheibe ab.
4. Lassen Sie die Sterngriffschraube (e) gelöst.
Achtung! Die Diamant-Trennscheibe (14) sollte ca. 3
mm unter der Oberkante des Rollschlittens (6) absenk-
bar sein. Die Diamant-Trennscheibe darf nicht den Roll-
schlitten berühren
Schneiden mit der Schneidkopf – Schwenkeinrich-
tung / Gehrungsschnitte (Abb. 18-20)
Lösen Sie mit der Hebelschaube (d) die Schneidkopf-
Schwenkeinrichtung und schwenken Sie den Schneid-
kopf (4) um 45° bis zum Anschlag. Ziehen Sie den Hebel
wieder fest.
Achtung! Überprüfen Sie die Anschlageinstellung vor
Schnittbeginn. Die Diamant-Trennscheibe darf nicht den
Rollschlitten berühren.
Schnitt wie unter Punkt „90° Schnitte" beschrieben aus-
führen.
Diamanttrennscheibe wechseln (Abb. 21,22)
Achtung! Netzstecker ziehen
Vorsicht!
• Schnittgefahr an der Diamant-Trennscheibe!
• Tragen Sie beim Wechsel der Diamant-Trennscheibe
Handschuhe.
• Überprüfen Sie die Trennscheibe auf Drehrichtung,
Rundlauf und eventuelle Beschädigungen!
1 Ziehen Sie den Netzstecker.
2 Lösen Sie die Sterngriffschraube (e) an der Schneid-
kopf-Einheit (4) und drücken den Schneidarm ganz
nach oben. Arretieren Sie den Schneidarm mit dem
Sterngriff (f) an der Schneidkopf-Einheit (4) (Abb.
17).
3 Lösen und entfernen Sie die vier Schrauben an
der Blatt-Schutzabdeckung (1) und ziehen Sie die
Schutzabdeckung ab.
Hinweis: Der Wasserschlauch an der Schutzabde-
ckung muss nicht gelöst werden. Klappen Sie die
Schutzabdeckung vorsichtig von unten nach oben.
4 Halten Sie mit dem mitgelieferten Dorn die Schneid-
welle fest und lösen Sie mit dem Gabelschlüssel (im
Lieferumfang enthalten) die Spannmutter. Linksge-
winde! Entfernen Sie die Spannmutter, den Druck-
flansch und vorsichtig die Diamant-Trennscheibe
(14).
5 Vor dem Einbau der neuen Diamant-Trennscheibe
(14), reinigen Sie die Schneidwelle und den Blatt-
flansch mit einem Lappen oder Pinsel. Achtung!
Benutzen Sie keine Reinigungsmittel, welche die
Bauteile angreifen können.
Achtung! Beim Einsetzen der neuen Diamant-Trenn-
scheibe in umgekehrter Reihenfolge vorgehen. Achten
Sie auf die richtige Drehrichtung! (Diamant-Trennscheibe
– PFEILRICHTUNG – in Bedienungsseite auf Flansch-
aufnahme setzen). Die Pfeilrichtung auf der Trennschei-
be und auf der Schutzabdeckung muss übereinstimmen.
6 Sägeblattschutz (1) wieder montieren.
7 Prüfen Sie den Rundlauf, indem Sie die Maschine
kurz anlaufen lassen und dann gleich wieder ab-
