INSTALLATIONS- UND BEDIENUNGSANLEITUNG

9. Installation von 2 Kombisteamern

Die Turminstallation ist nur für Elektrogeräte der Baureihe VISION möglich.
Die Kombination hängt von den Grössen der Einzelgeräte ab. Überprüfen
Sie bei Lieferung die Vollständigkeit der gelieferten Bauteile anhand der
Frachtpapiere.

9.1 Beachten Sie bei der Turmmontage:

• (!) Lesen Sie zuerst die Anweisung für Wasser-, Abwasser- und
Stromanschluss entsprechend den Installationsanweisungen.
(!) Danach beginnen Sie mit der Turminstallation!
• Untergestell (1) am Standort aufstellen und mit Wasserwaage ausrich-
ten - höhenverstellbare Füsse
• Entfernen Sie die linke Verkleidung (11) des unteren Gerätes. Monti-
eren Sie den beiliegenden Hilfsrahmen (2) des Sets. Befestigen Sie
ihn an der Schraube des hinteren linken Gerätefusses
• Linke Geräteverkleidung wieder befestigen
• Die Bolzen des Untergestelles (17) müssen in den Öffnungen der
Gerätefüsse (18) des unteren Gerätes sein
• Demontieren Sie das obere Türscharnier (9) der Tür (10)
• Dichten Sie mit Silikon den Deckel des unteren Gerätes (ausser Wra-
senklappe und Kamin) gegen von aussen eindringendes Wasser ab
• Entfernen Sie die vier Schrauben vom Deckel des unteren Gerätes
• Legen Sie den Zusatzdeckel mit den Aufnahmebolzen auf das Gerät (7)
• Schrauben Sie den Deckel (7) mit den vier Schrauben fest
• Montieren Sie die Gerätetür wieder zurück (10)
• Stellen Sie die Tür lt. Anleitung ein
• Montieren Sie die Kaminverlängerung (4) mit dem Dichtungsring
(O– Ring)
• Stellen Sie die Öffnungen der Gerätefüsse (19) des oberen Gerätes auf
die Bolzen des Zusatzdeckels (16)
• Stellen Sie mit den höhenverstellbaren Füssen das obere Gerät waag-
recht. (Wasserwaage)
• Schliessen Sie den Aussenkamin (5) mit dem Verbindungsschlauch
(12) und Klemmen (13) an. Verbinden Sie ihn mit dem Gerätekamin
(15)
• Die Seitenabdeckungen (3,6,8) befestigen Sie mit den Federn an den
Füssen (19) des oberen Gerätes. Zuerst Frontabdeckung (8) montieren,
dann Seitenabdeckungen (6). Jetzt durch die Öffnung der Seiten-
abdeckung (3) den Brauseschlauch schieben und die Abdeckung (3)
befestigen
48

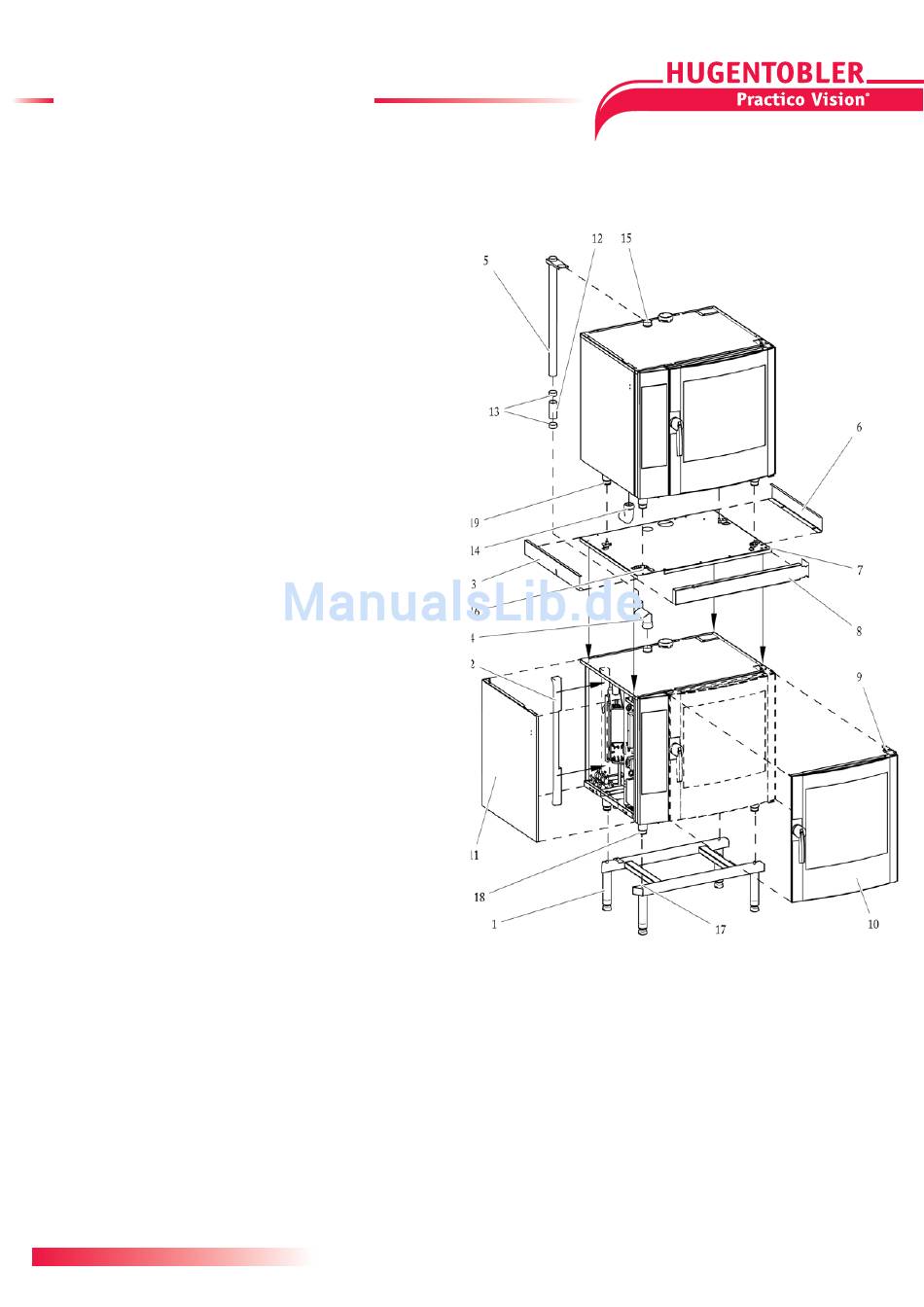

Bild IV.17: Installation von 2 Kombisteamern
Pos.: 1 – Turm-Untergestell, 2 – Hilfsrahmen, 3 – linke Zusatzabdeckung, 4
– Kaminverlängerung mit O-Ring, 5 - Aussenkamin, 6 – rechte Zusatzabde-
ckung, 7 - Zusatzdeckel, 8 - Frontabdeckung, 9 – Türscharnier, oben, 10 -
Tür, 11 – linke Geräteabdeckung (Gerät unten), 12 - Verbindungsschlauch,
13 - Klemmen, 14 – Abflussverlängerung (Gerät oben), 15 – Kamin (Gerät
oben), 16 – Bolzen auf Zusatzdeckel, 17 – Bolzen Turm-Untergestell, 18 –
Gerätefüsse (Gerät unten), 19 – Gerätefüsse (Gerät oben)
