INSTALLATIONS- UND BEDIENUNGSANLEITUNG

6. Stromanschluss

Vor dem Anschluss an das Stromnetz beachten Sie folgende Grundsätze:
Beachten Sie die Angaben in der Tabelle technische Daten. Vgl. Ta-
belle III.1 bis III.4 Kapitel technische Daten
Verwenden Sie zum Kabelanschluss Klemmen mit ausreichendem Quer-
schnitt
Die Netzschwankung darf +/- 10 % nicht überschreiten
Entfernen Sie elektrische Geräte nach dem Prinzip der elektrischen
Entladung unter Beachtung der Störung der elektronischen Steuerung
Beachten Sie länderspezifische Vorschriften!
Strom-Hauptanschluss Kombisteamer-Modelle 623, 611, 1011, 2011 und
1221: Stomanschluss vgl. Bild IV.7a, b, c, d.
Nur qualifiziertes Servicepersonal ist berechtigt das
Gerät an das Stromnetz anzuschliessen!
7. Sicherheitsgrundsätze
Beachten Sie die folgenden Sicherheitsgrundsätze:
Der Anschluss muss in Übereinstimmung mit den geltenden Vorschrif-
ten erfolgen.
Der Anschluss an das Stromnetz darf nur über einen Hauptschalter
oder eine Steckdose (nicht im Lieferumfang enthalten) erfolgen.
Mindestkontaktabstand geöffnet 3 mm.
Der Hauptschalter oder die Steckdose muss leicht zugänglich sein.
Montagehöhe 0,6– 1,9 m über dem Boden oder der Bedienebene.
Der Schalter dient zum Ein- und Ausschalten des Gerätes bei Inbe-
triebnahme, Reparatur, Installation und als Not-Aus-Schalter.
Er muss immer leicht zugänglich sein.
Zum Anschluss des Kombisteamers empfehlen wir ein flexibles Kabel
(vgl. Tabelle technische Daten).
Der Geräteanschluss befindet sich unter der linken Seitenverkleidung.
In Übereinstimmung mit den geltenden Installationsvorschriften muss
das Gerät über eine Vor-Sicherung angeschlossen werden
(vgl. Tabelle III.1 bis III.4 – Kapitel technische Daten).
Je nach Umgebungsbedingungen kann die Blindleistung (am Heizkör-
per ) 10 mA übersteigen. Bauseitig muss in der Zuleitung ein Strom-
schütz installiert werden
Die Erdungsschraube befindet sich unten am Geräteboden

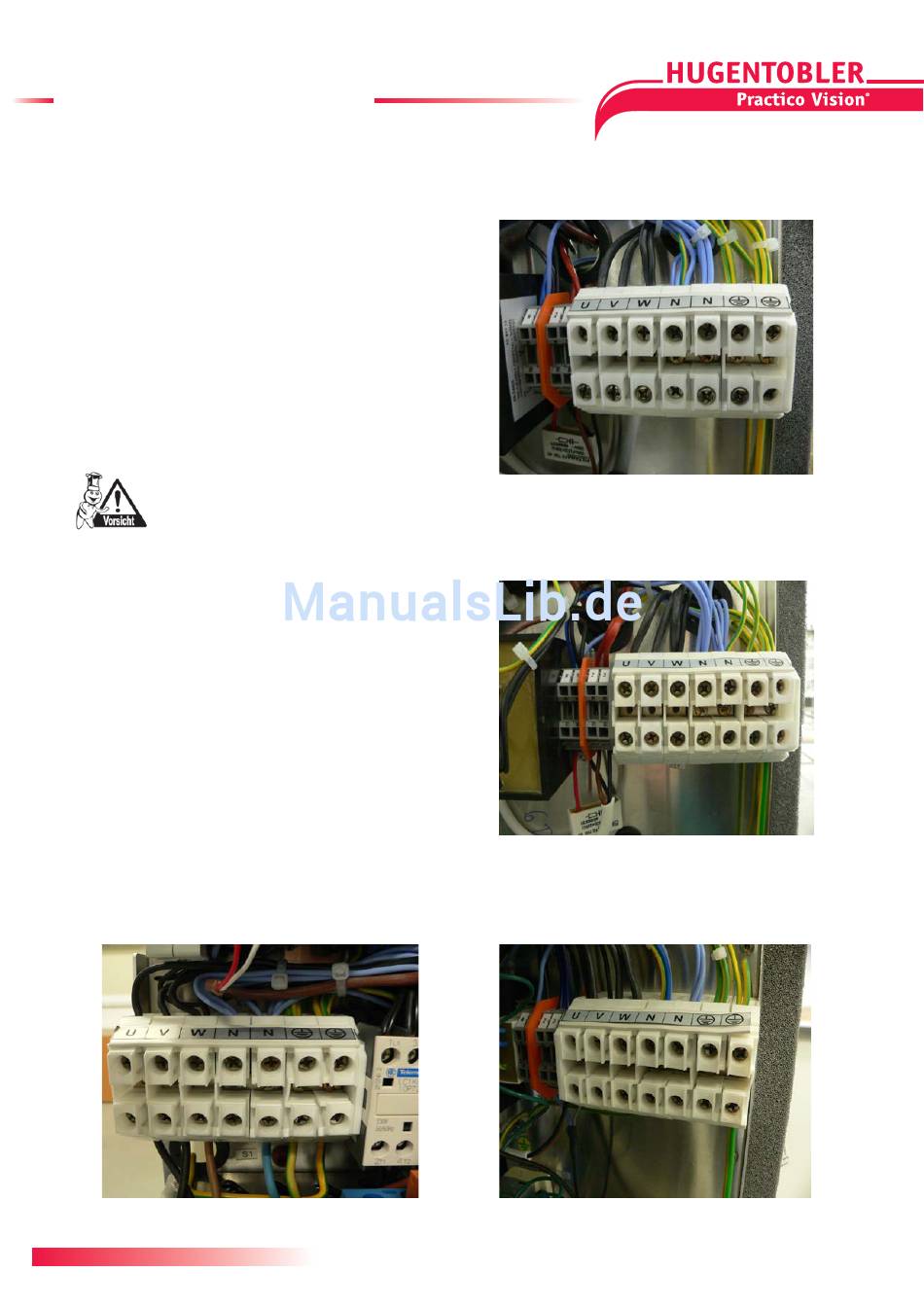

Bild IV.7a: Hauptanschluss-Strom für Modell 623
44
Bild IV.7b: Hauptanschluss-Strom für Modell 611
Bild IV.7c: Hauptanschluss-Strom für Modell 1011
Bild IV.7d: Hauptanschluss-Strom für Modell 1221 und 2011
