INSTALLATIONS- UND BEDIENUNGSANLEITUNG

8. Wasseranschluss

Beachten Sie die folgende Sicherheitsgrundsätze vor dem Anschluss:
• Das Gerät muss mit dem Kaltwasseranschluss der Trinkwasserversor-
gung verbunden werden. Der Anschluss erfolgt über ein Absperrventil
(nicht im Lieferumfang enthalten)
• Das Absperrventil muss für das Bedienungspersonal leicht zugänglich
sein.
• Anschluss Aussengewinde G ¾"
• Wasserdruck: minimal/maximal 250 kPa
• Bei höherem Wasserdruck muss ein Druckminderer eingebaut werden
• Um Druckeinflüsse zu reduzieren schliessen Sie das Gerät mit einem
Druckschlauch an
• Bei Wasserhärte über 0°N ist es notwendig eine Enthärter-Einheit
vorzuschalten (Bild IV.10 und IV.11)
• Bei Wasserverunreinigungen muss ein Filter für mechanische Partikel
in der Anschlussleitung installiert werden. (nicht Lieferbestandteil)
• Der Kombisteamer hat zwei Wasseranschlüsse: für aufbereitetes und
nicht aufbereitetes Wasser. Beim Einsatz einer Enthärter-Einheit
schliessen Sie wie in Bild IV.9 an
Spülen Sie vor dem Anschluss an die Wasserversorgung
•
die Anschlussleitungen.
1

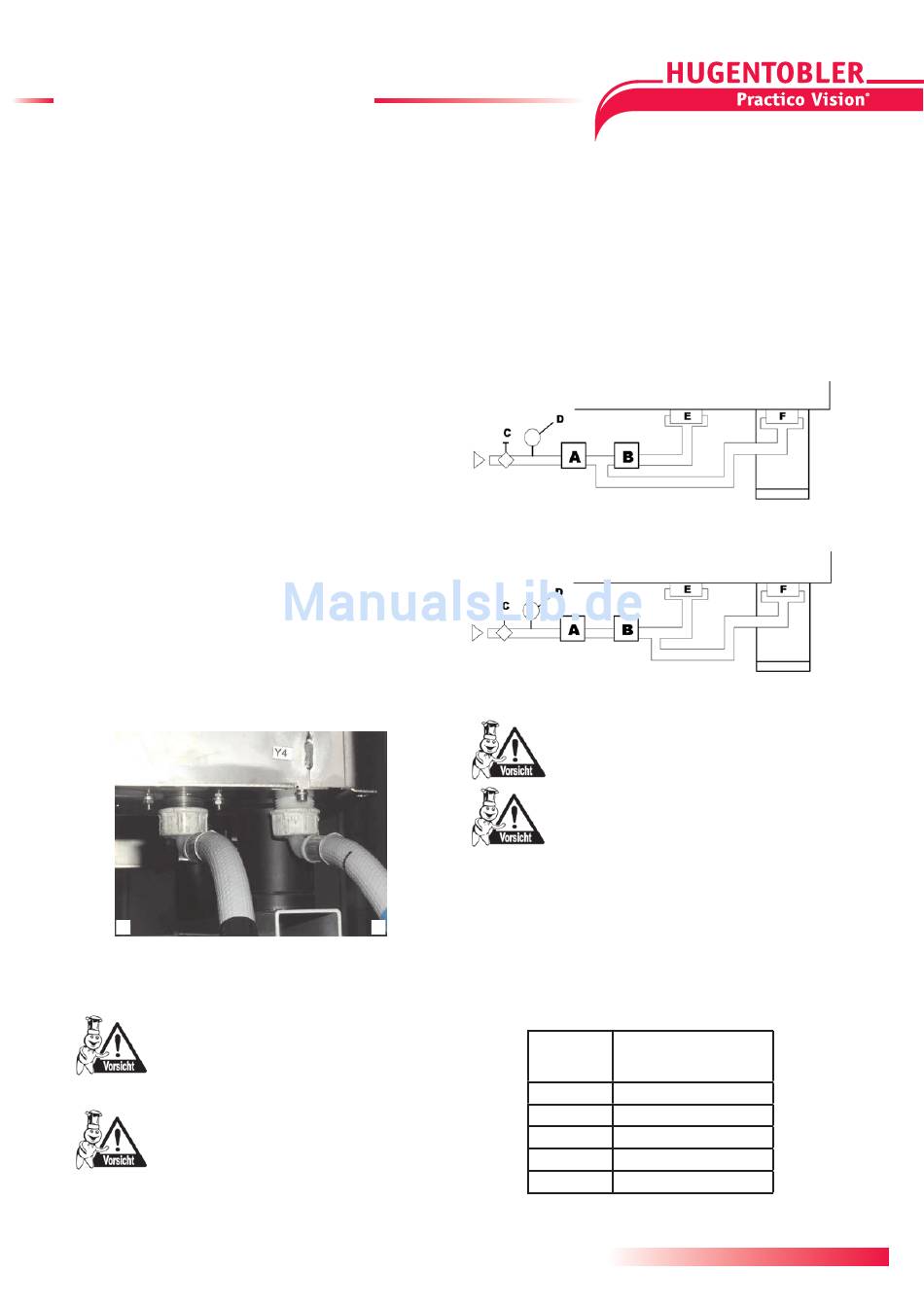

Bild IV.9: Wasseranschluss - 1. nicht aufbereitetes Wasser
2. aufbereitetes Wasser
Das Gerät muss mit dem Kaltwasseranschluss der
Trinkwasserversorgung verbunden werden. Der
Anschluss erfolgt über ein leicht zugängliches
Absperrventil. (nicht im Lieferumfang enthalten)
Führen Sie regelmässig entsprechend der Bedie-
nungsanleitung die Entkalkung durch. Die Garantie
erlischt bei Schäden und Folgeschäden durch
Verkalkung.
Anschluss des Filters und der Enthärter-Einheit
(Bild IV.10 oder IV.11)
A - Filter
B - Enthärter-Einheit
C - Wasserhauptventil
8.1. Einstellen des Wasserdruckes für den Zerstäuber
Zum optimalen Garen ist es notwendig den erforderlichen Wasserdruck für
2
jedes Gerät individuell am Magnetventil einzustellen. Stellen Sie durch
Drehung der gekennzeichneten Schraube (siehe Pfeil) den gewünschten
Druck ein. Anschliessend Stellschraube fixieren. Vgl. Bild IV.12. Tabelle für
erforderlichen Wasserdruck befindet sich im Gerät neben dem Druckventil.
Vgl. Tabelle IV.3
E - weiches Wasser
F - Wasser
D - Druckminderer 250 kPa
Bild IV.10: Variante 1
Bild IV.11: Variante 2
Der Hersteller übernimmt keine Verantwortung für
Schäden und Folgeschäden durch höheren Wasser-
druck!
Beachten Sie beim Geräteanschluss alle Warnungen
und Hinweise des Herstellers.
Kontrolldurchlaufmenge der
Modell Wassereinspritzung
[l/min]
623 0,13
611 0,2
1011 0,3
1221 0,6
2011 0,6
Tabelle IV.3: Wasserdruck
45
