Installation; Hardware-Komponenten - Window Master Nv Embedded Installation Und Inbetriebnahme

3.

Installation

3.1 Hardware-Komponenten

Zu der hier beschriebenen Anlage gehört, das Regelmodul der Natürlichen Lüftung (NL), das NVE. Sonstige Module der
Anlage wie die Heizungsregelung, die mechanische Lüftungssteuerung oder die Sonnenschutzsteuerung werden zwar
beschrieben, aber deren Hardware-Komponenten werden nicht weiter erläutert.

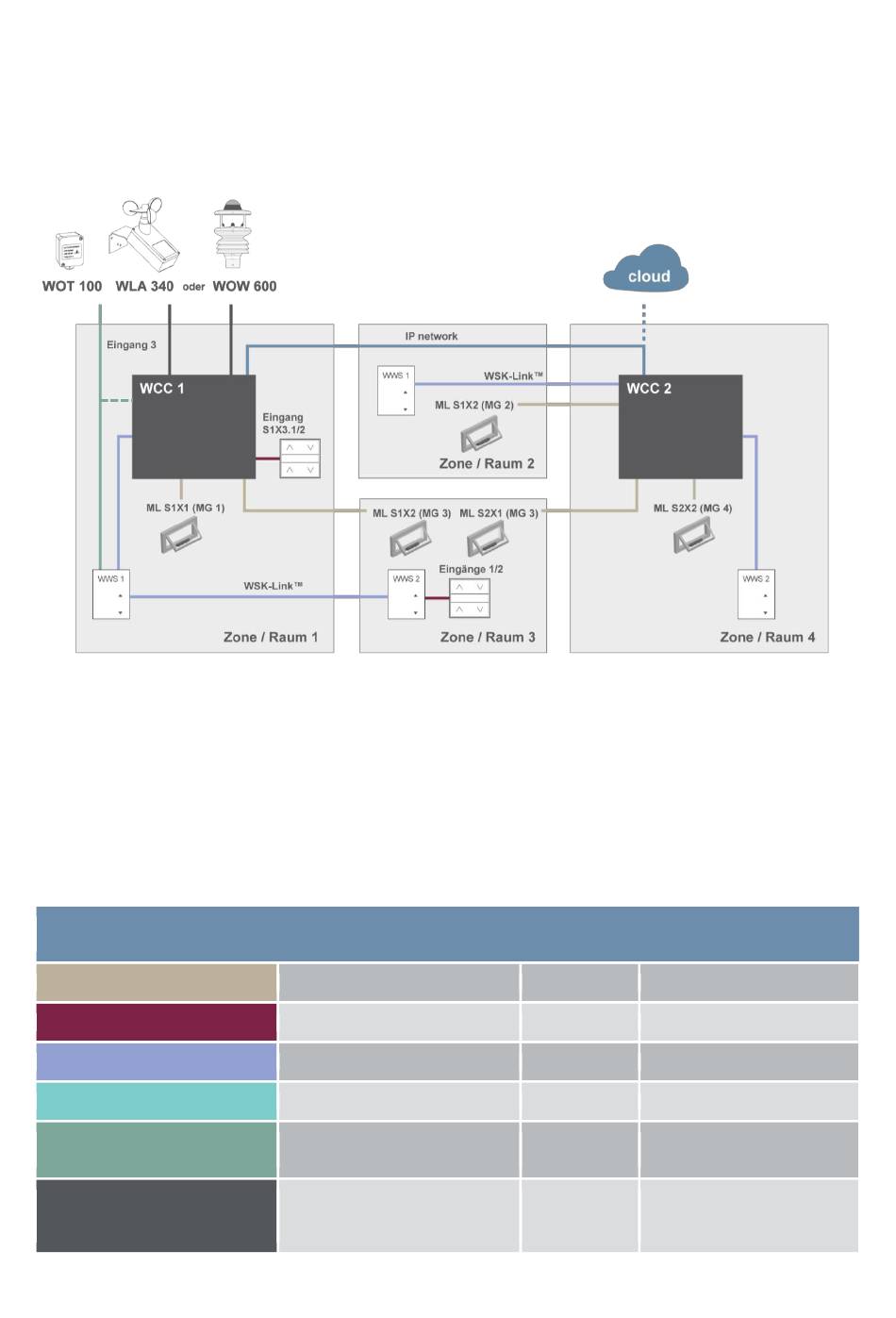

Abbildung 1
Die oben dargestellte Abbildung zeigt die Komponenten und die Anschlussleitungen, die erforderlich sind, um die NVE-
Anlage in einem Gebäude mit 4 Zonen und 5 Fenstern zu installieren. Beachten Sie, dass der WOT 100 entweder an
einer Zentrale (eine WSC oder WCC) oder an einen WWS angeschlossen werden kann.
Die Produktliste dieser Anlage enthält:
MotorController:
Kettenantrieb:
Innenraumsensor:
Komforttastatur:
Wetterstation:
Leitungsliste:
Funktion
Antriebsleitung
Lüftungstaster Leitung
WSK-Link™ Leitung
IP Network Leitung
Außentemperaturfühler
Leitung
Leitung der Wetterstation
WLA 340
WEW 03M
1 x WCC 310 P 0202 und 1 x WCC 320 P 1012
5 x WMX 804-1
4 x WWS 100
2 x WSK 120
1 x WOT 100 und 1 x WLA 340
Empfohlene Leitungstypen
3 x 1,50mm 2 bis 4mm
2 x 2 x 0,5mm 2
2 x 2 x 0,5mm 2
CAT5 Ethernet Leitung
2 x 0,75mm 2 UV-beständig
2
6 x 0,5mm UV- beständig
8 x 0,5mm 2 UV- beständig
Maximale
Leitungslänge
2 50 m
200 m
200 m
100 m
100 m
80 m
4
Maximale Anzahl der
angeschlossenen Geräte
4 Fensterantriebe
n/a
15 Sensoren
2
1
1
