WSC 5xx – FlexiSmoke™ Zentrale, wird für den Betrieb der Fensterantriebe, der Heizventile und der Sonnenschutz-
Aktoren verwendet, sowie für den Betrieb der NV Embedded

3.3 Steuerung-Struktur

Die Regelung der natürlichen Lüftung, die in der Steuerung integriert ist, verfügt über die folgenden
Softwaremodulbezeichnungen:
•
NV-Controller
Regelt die Natürliche Lüftung (NL) in einer Zone, indem Öffnungen in der Fassade und/oder dem Dach des
Gebäudes geöffnet/geschlossen werden. Muss aktiv sein, damit ein „Heizung-Controller" oder ein „Mech.Vent.
Controller" arbeiten kann.
•
Heizung-Controller
Regelt die Temperatur in einer Zone mit den verfügbaren Heizquellen, beispielsweise Heizungen,
Bodenheizungen, Klimaanlagen und so weiter. Der „Heizung-Controller" ist für die Temperatursollwerte und
tatsächlichen Sensorwerte abhängig vom „NV-Controller". Der „Heizung-Controller" #1 ist abhängig vom „NV-
Controller" #1 und so weiter.
•
Kühlregler
Regelt die Temperatur in einer Zone mit den verfügbaren Kühlungsquellen, beispielsweise Lüftungsanlagen und so
weiter. Der Kühlregler ist für die Temperatursollwerte und tatsächlichen Sensorwerte abhängig vom „NV-
Controller". Der Kühlregler #1 ist abhängig vom „NV-Controller" #1 und so weiter.
•
Mech. Vent. Controller
Regelt die mechanische Lüftung. Der „Mech.Vent.-Controller" ist für Temperatursollwerte und tatsächliche
Sensorwerte abhängig vom NV-Controller. Der Mech.Vent.-Controller #1 ist abhängig vom NV-Controller #1 und so
weiter.
•
Controller Sonnenschutz-Steuerung
Regelt die Sonnenschutzeinrichtungen.
•
Pulszeiten
Definiert Zeitpläne für die Pulsventilation zusätzlich oder stattdessen für die bedarfsgesteuerte Pulsventilation. Die
Pulsventilation wird verwendet, wenn sich das System im Winterbetrieb (Heizbetrieb) befindet.
•
Gebäude-Zeitplan
Definiert einen Zeitplan für die Aktivierung verschiedener Gebäudesteuerungsszenarien. 3 grundlegende
Steuerungsszenarien können für ein Gebäude definiert werden: "Belegt", "Belegt sicher" und "Unbelegt". Bei jedem
der Basisszenarien kann ein "Nacht"-Zustand ausgewählt werden.
Die folgende Abbildung stellt die Struktur des WCC 3xx P MotorController und die Beziehung zwischen den Hardware-
und Softwarekomponenten dar.

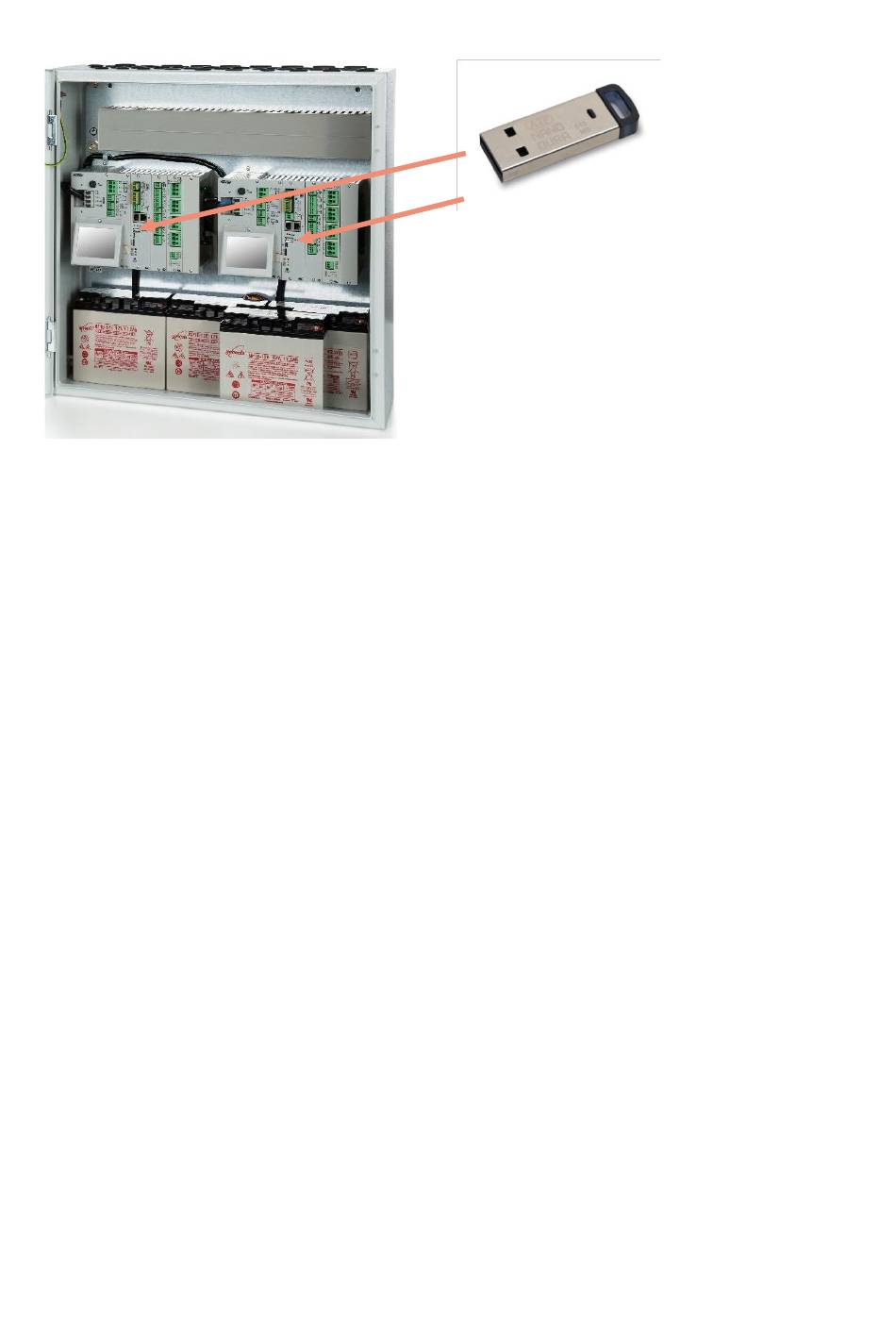

Ein Dongle muss pro 20A-Sektion in einer WSC 5xx
FlexiSmoke™-Zentrale verwendet werden. Hier ist eine
WSC 540 Zentrale abgebildet die 2 Dongles benötigt.
®
-Software, mit der das Klima im Gebäude geregelt wird.
