4.2.12 Konfiguration der Motorgruppen

Im Beispielprojekt ist WCC1 (AOnet ID 1) MG3 die Master-Motorgruppe von WCC2 (AOnet ID 2) MG3, da WCC1.NV
Controller 3 Zone 3 steuert und daher WCC2.MG3 steuert. Siehe Abbildung 1.
4.2.13 Übertragung der Wetter- und Sicherheitsdaten über AOnet
Wetter- und Sicherheitsdaten müssen von der Steuerung aus an alle anderen Steuerungen der Anlage verteilt werden,
an die die Sensoren physisch angeschlossen sind.
Hinweis: Die Einrichtung des Datenversands geschieht immer im Menü der Datenquelle.
Zum Beispiel der Versand der Außentemperatur erfolgt entweder über das Menü des WWS 100, an dem der
Außentemperatursensor angeschlossen ist, über den lokalen Eingang, an dem der Sensor angeschlossen ist, oder über
das Menü Wetter, wenn WOW 600 verwendet wird.

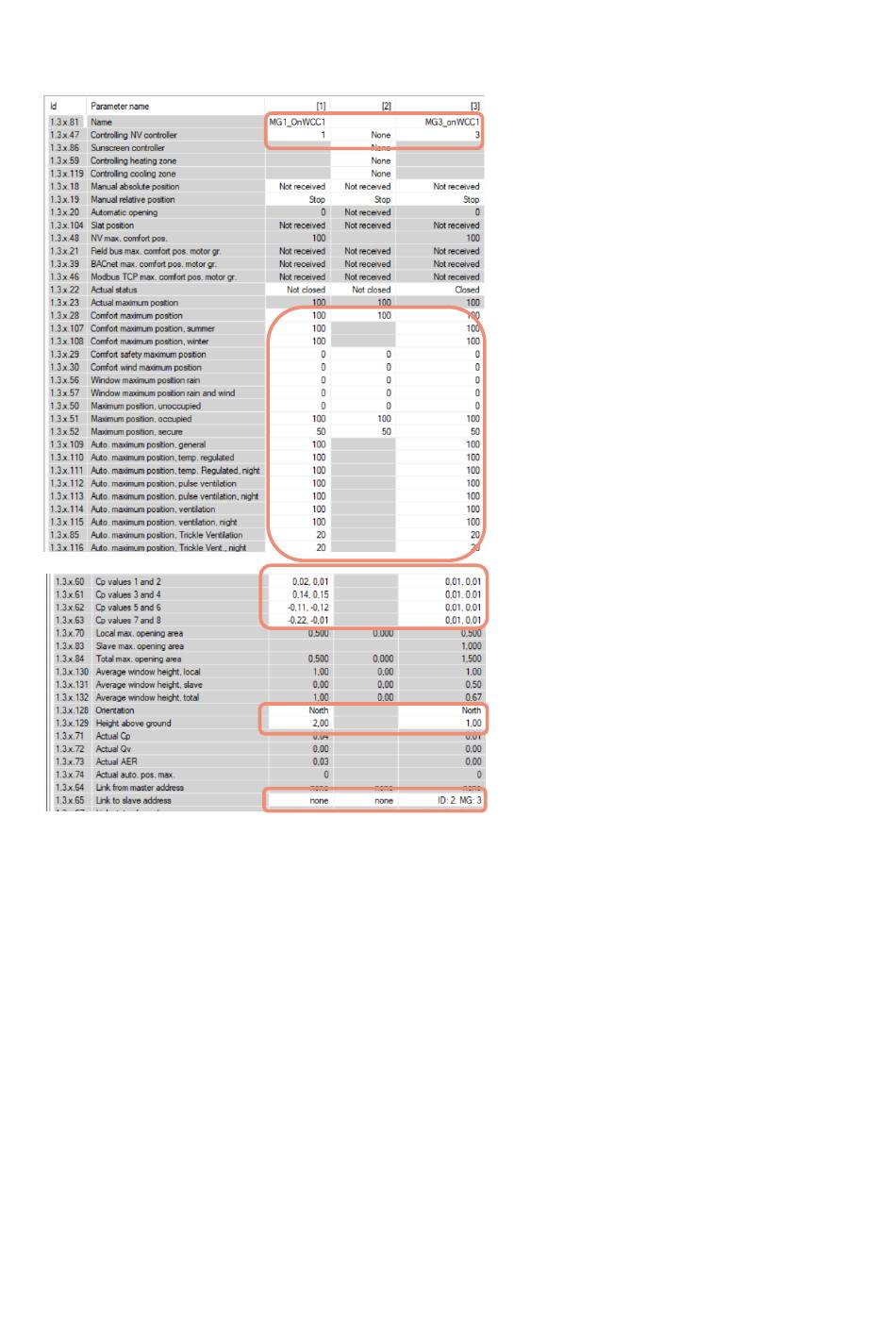

1. Benennen Sie die relevanten
Motorgruppen und weisen Sie diese den
NV-Controller, Heizung-Controller
und/oder Sonnenschutz-Controller zu.
2. Stellen Sie gegebenenfalls die
Sicherheitsparameter und sonstigen
relevanten Parameterwerte ein.
3. Geben Sie gegebenenfalls CP-Werte
ein. Die CP-Werte werden in
Verbindung mit Windrichtungen
verwendet, um den Luftaustausch durch
die Fenster zu regeln. Wenden Sie sich
an WindowMaster, um sich die CP-
Werte für ein bestimmtes Projekt
berechnen zu lassen.
4. Legen Sie die Ausrichtung der
Motorgruppe - Nord/Ost/Süd/West - und
die Höhe der Unterseite der Fenster
über dem Boden fest. Diese Parameter
bestimmen den verwendeten
Lüftungsalgorithmus und letztlich, wie
weit die Fenster in verschiedenen
Situationen geöffnet werden. Beachten
Sie, dass die Ausrichtung eingestellt
sein muss, damit die NV-Controller
funktioniert.
5. Verbinden Sie die Master-Gruppen mit
Slave-Gruppen an unterschiedlichen
Steuerungen. Wenn die Verbindung
erstellt wurde, folgt die Slave-
Motorgruppe jeder Bewegung der
Master-Motorgruppe.
