Window Master NV Embedded Installation Und Inbetriebnahme Seite 7

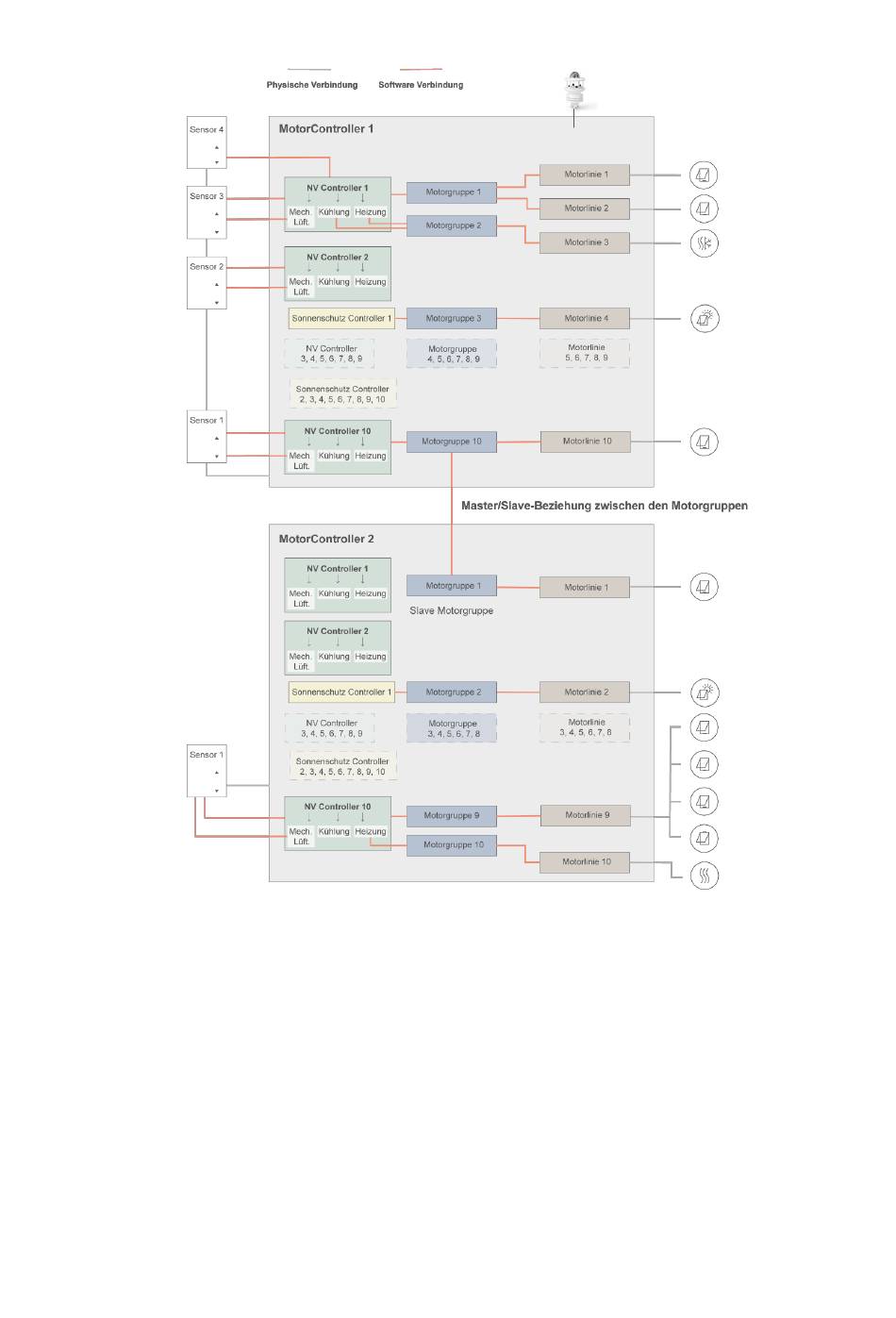

Abbildung 4
•
Fensterantriebe, die an den Fenstern befestigt sind, müssen physisch mit der Steuerung verbunden sein.
•
Die Motorlinien werden den einzelnen Motorgruppen zugewiesen
•
Motorgruppen werden den einzelnen NV-Controllern zugewiesen.
•
Die WWS 100-Sensoren sind mittels WSK-Link™-Leitungen physisch an der Steuerung angeschlossen. Die
Sensoren werden dann den NV-Controllern zugewiesen.
•
Motorgruppen an zwei unterschiedlichen Steuerungen können in einer Master/Slave-Beziehung verbunden werden,
so dass die Slave-Motorgruppe stets der Position der Master-Motorgruppe folgt.
Maximale mögliche Aufteilung einer WxC 3x0 Steuerung
•
Maximal 10 Motorlinien pro Steuerung
•
Maximal 15 Motorgruppen pro Steuerung
•
Maximal 10 NV-Controller pro Steuerung
•
Anschluss von maximal 15 WWS 100-Sensoren pro Steuerung
Maximale mögliche Aufteilung einer WxC 5x0 Steuerung
•
Maximal 13 Motorlinien pro 20A Sektion
•
Maximal 15 Motorgruppen pro 20A Sektion
•
Maximal 10 NV-Controller pro 20A Sektion
•
Anschluss von maximal 10 WWS 100-Sensoren pro 20A Sektion
