Installation und Montage WSC 304 01
____________________________________________________________________________
Kabelverlegung
Sicherheitshinweise auf Seite 2 beachten.
Für die Kabelverlegung empfehlen wir Brandschutzkabel mit Funktionserhalt E90 oder E30.
Dieses ist jedoch mit der Bauleitung oder, falls erforderlich, mit der örtlichen Brandschutzbehörde
abzustimmen.
Die in der Kabellängentabelle angegebenen Kabelquerschnitte dürfen nicht verringert werden.
Alle Leitungen der Steuerzentrale (außer Netzzuleitung) führen 24V DC und müssen getrennt von der
Netzzuleitung verlegt werden.
Bei der Leitungsverlegung sind die entsprechenden VDE-Richtlinien zu beachten.
Die grüngelbe Ader darf nicht verwendet weden.
Die Netzleitung muß über ein externes oder bauseitiges, zweipoliges bzw. allpoliges Schaltelement zu
schalten sein.
Montage der Zentrale
Die Montage der Steuerzentrale muß in trockenem Raum erfolgen.

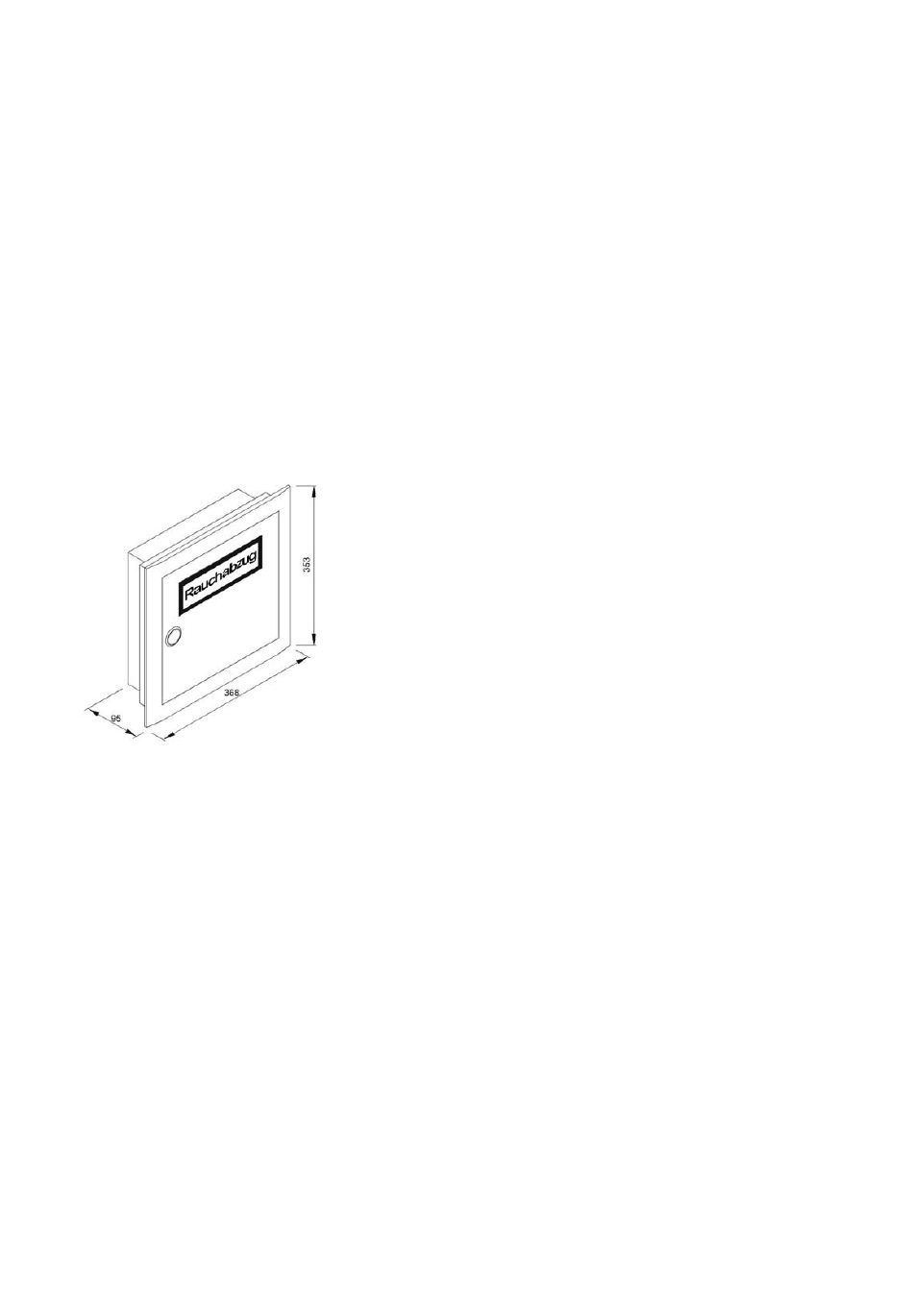

Unter-Putz-Gehäuse
Einbaulage:
Steuerzentrale öffnen und das Gehäuseoberteil (Tür)
vom Gehäuseunterteil abnehmen. Das Gehäuseunter-
teil im Wandausschnitt (Nischenmaß 335 x 350 x 95)
befestigen und Gehäuseoberteil wieder aufsetzen.
Auch Möglickeit für Auf-Putz-Montage mit beigelegte
Unterlage.
Montage RWA-Bedienstellen, Lüftungstaster und Melder
Die RWA-Bedienstellen und die Lüftungstaster müssen gut sichtbar und erreichbar sein. Nicht hinter
Wandvorsprünge, Türflügel oder verdeckt von Baukörpern montieren.
Achtung Montagehöhe der RWA-Bedienstellen 1,4m über Fußbodenoberkante.
Die automatischen Melder nach deren beiligenden Bedienungsanleitungen montieren.
Installation
Anschlußleitungen von oben in das Gehäuse der Steuerzentrale führen.
Alle Anschlußklemmen (außer die Netzklemmen) sind steckbar.
Anschlußleitungen nach Klemmenplan anklemmen. Hierbei auf richtigen Anschluß achten.
Falsches Einklemmen, Nummern- oder Farbendreher können zu Fehlfunktionen der Steuerzentrale oder der
externen Elemente führen.
Hinweis: Zentralen die in
Stahlblechgehäuse geliefert werden,
sind nur zur Aufputzmontage geeignet
RWA-Zentrale Typ: WSC 304 01
9
