4.2.4 NVE-Dongle

Stecken Sie den NVE-Dongle in die Steuerung, um die Lizenz der NVE-Software zu bestätigen und die Software zu
starten.

4.2.5 WWS 100

Konfigurieren Sie alle WWS 100-Sensoren und prüfen Sie, ob alle funktionieren.

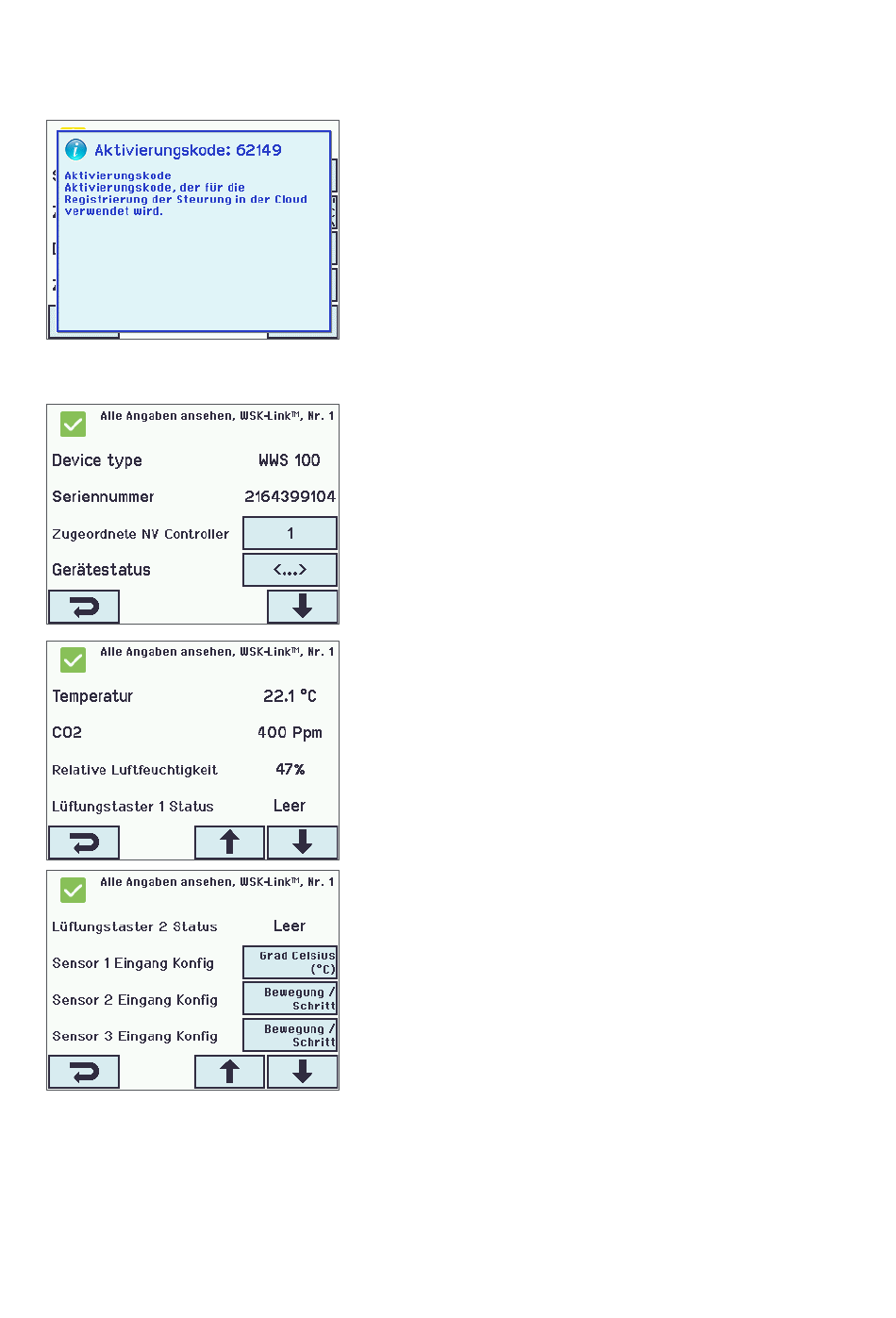

• Der Aktivierungscode steht auf der Anzeige der
Steuerung, nachdem Sie den NVE-Dongle eingesteckt
haben.
Der Aktivierungscode ist im Netzwerk nicht sichtbar.
•
Schreiben Sie sich die Cloud ID von der Kennzeichnung
am NVE-Dongle, und den Aktivierungscode von der
Anzeige ab, um sie später erneut verwenden zu können,
wenn Sie vorhaben sollten, ein NVECloud-Projekt für
die NVE-Anlage zu erstellen.
Klicken Sie auf das „WSK-Link™-Menü"
1 Wählen Sie den entsprechenden Raumsensor oder die
Sensoren aus, falls mehr als einer mit dem entsprechenden
NV-Controller verbunden sind. Sie können einen Sensor
erkennen, indem Sie die LED aufblinken lassen, oder indem
Sie die Touch-Tasten der manuellen Steuerung am Sensor
aktivieren. Der Sensor wird in der Anzeige der Steuerung
angezeigt.
Im Beispiel ist Sensor 1 (WWS1 angeschlossen an WCC1) mit
NV-Controller 1 verbunden. Sensor 2 (WWS2 angeschlossen
an WCC1) ist mit NV- Controller 3 verbunden.
2 Überprüfen Sie die Sensorwerte.
Beachten Sie, dass die Werte nur angezeigt werden, wenn
der NV-Controller, dem der Sensor zugeordnet ist, aktiviert
ist.
3 Konfigurieren Sie die externen Sensoren, falls diese genutzt
werden.
Im Beispiel ist der „Externe Sensor 1" des Sensors 1 mit
„Grad Celsius" konfiguriert und die „Außentemperatur" an
Sensor 1 beträgt „1".
Diese Konfiguration bedeutet, dass der Wert des „Externen
Sensor 1" eine Grad Celsius-Angabe ist, die vom
Außentemperaturfühler kommt.
Die Außentemperatur wird von sämtlichen 10 NV-Controllern
dieser Steuerung verwendet. Im Beispielprojekt sind nur NV-
Controller 1 und 3 aktiv.
