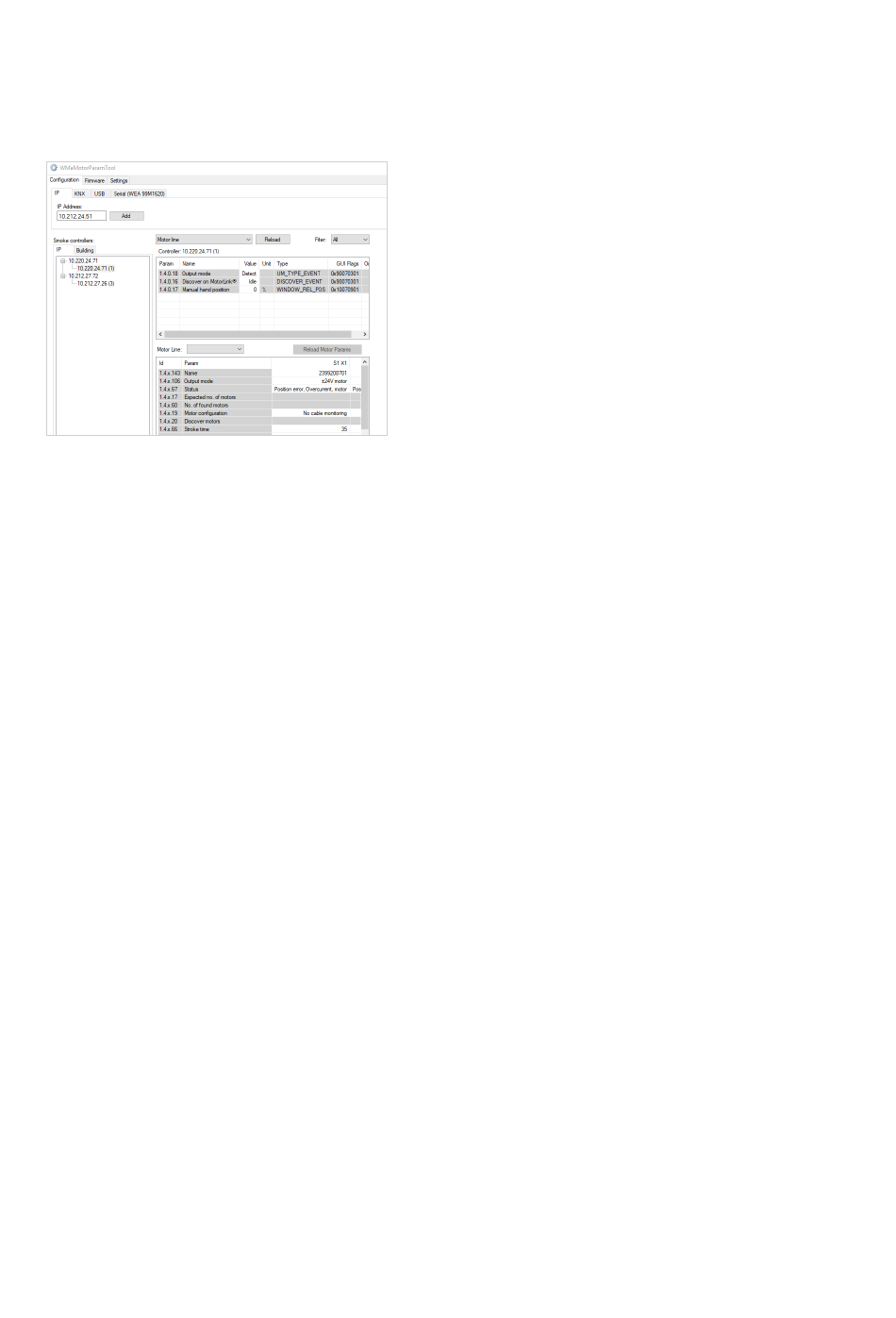

4.1.3 WMaMotorParamTool

Die Konfiguration kann über WMaMotorParamTool durchgeführt werden.
Kontaktieren Sie WindowMaster, um Zugang zum Tool zu erhalten. Es setzt voraus, dass die Grundeinstellungen in der
Steuerung eingestellt sind.
Hinweis – Das WMaMotorParamTool kommuniziert mit den Steuerungen über die Polling-Methode. Das bedeutet, dass
die Werte und sichtbaren Parameter, die Sie auf dem Bildschirm sehen, von der letzten Abfrage der Steuerung
stammen; sie werden nicht automatisch aktualisiert, wenn sich die Werte auf der Steuerung ändern. Um sicherzustellen,
dass Sie die aktuellen Werte und die aktuell sichtbaren Parameter auf der Steuerung sehen, müssen Sie für den
Menüpunkt, mit dem Sie arbeiten, die Taste „Reload" drücken.
Hinweis – Einige Parameter werden erst dann sichtbar, wenn die von ihnen überstützten Funktionen verfügbar sind, z.B.
werden die Parameter eines NV-Controller erst dann sichtbar, wenn Sie diesen NV-Controller „aktivieren". Um neu
sichtbare Parameter zu sehen, müssen Sie die Taste „Reload" drücken.

4.2 Konfiguration

4.2.1 Vorbereitung des Gebäudes
Zu der genauen Planung des Gebäudes gehört die Zuweisung der NV-Controller in Lüftungszonen und die Vorbereitung
der für die Konfiguration erforderlichen Daten aller Steuerungen und NV-Controller der Anlage. In Anhang B finden Sie
mehrere Tabellen mit den Informationen des Beispielprojekts, das in dieser Anleitung verwendet wird. Unter
www.windowmaster.de, unter "NV Embedded" finden Sie eine Vorlage (.xlsx).

4.2.2 Inbetriebnahme der Motorlinie

Inbetriebnahme und Test jeder Motorlinie der einzelnen Steuerungen. Weisen Sie die Motorlinien den Motorgruppen zu.
Siehe Abbildung 1, wobei:
•
WCC1.S1X1 ist Motorgruppe 1 zugewiesen.
•
WCC1.S1X2 ist Motorgruppe 3 zugewiesen.
•
WCC2.S1X2 ist Motorgruppe 2 zugewiesen.
•
WCC2.S2X1 ist Motorgruppe 3 zugewiesen.
•
WCC2.S2X2 ist Motorgruppe 4 zugewiesen.
4.2.3 Inbetriebnahme und Überprüfung der Taster.
Inbetriebnahme und Überprüfung, ob die manuellen Taster an den lokalen Eingängen der Steuerungen angeschlossen
sind.
Siehe Abbildung 1, wobei:
Der Eingang WCC1.S1X3.1/2 ist mit der „Öffnen/Schließen-Funktion" konfiguriert und wurde Motorgruppe 1 zugewiesen.
+ Fernzugang über das Netzwerk.
+ Anlagenübersicht der Steuerungen und der
Gebäudezonen.
+ Automatische Erfassung der Steuerungen, die an das
LAN angeschlossen sind.
+ Es kann mehr als ein Parameter gleichzeitig geändert
werden.
•
Die Steuerungen müssen mit den IP-Adressen
vorkonfiguriert werden.
•
Die Funktion „Aktiviere Netzwerk Parameter" muss auf
„Ja" stehen.
