5.3.1 Aufbau des Controllers

Zur Steuerung des Sonnenschutzes muss der Sonnenschutz-Controller Eingangsdaten aus der
physikalischen Welt erhalten und kann Informationen über seinen Status und den Status der mit ihm verbundenen
Antriebe ausgeben. Die Steuerung des Sonnenschutzes kann an die Bedürfnisse der Nutzer des Gebäudes angepasst
werden, indem eine Liste von Parametern manipuliert wird.

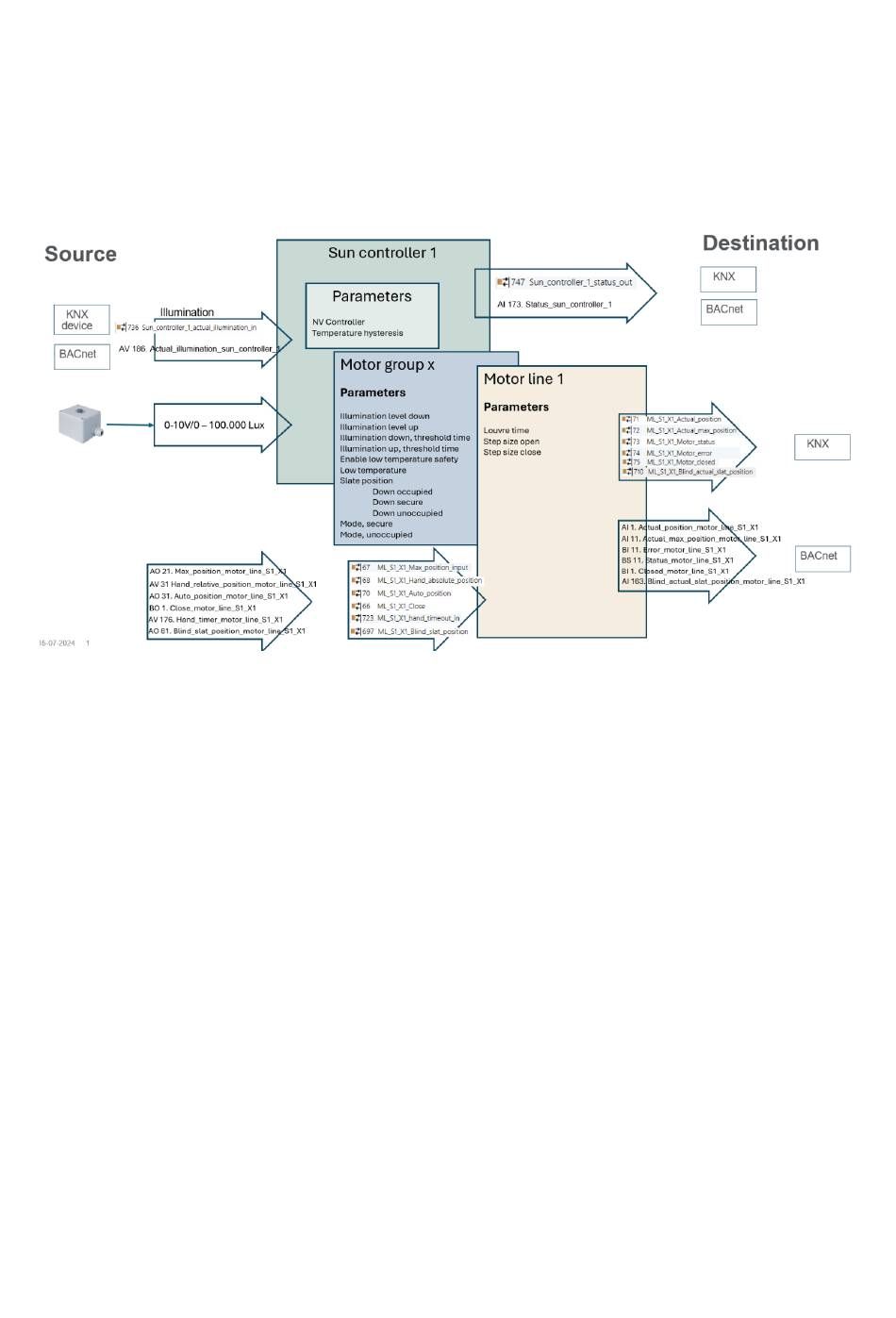

Diese Abbildung veranschaulicht den Aufbau des Sonnenschutz-Controllers.
Der Sonnenschutz-Controller
5.3.2 Eingänge und Ausgänge
Der Sonnenschutz-Controller muss die aktuelle Beleuchtungsstärke empfangen, um die Beschattung zu steuern. Die
Daten können vom Feldbus oder einem 0-10V /0 – 100000 Lux Sensor empfangen werden. Der Sensor muss an die
S1X3 oder S1X4 Eingangsklemmen der WxC 3x0 Steuerung angeschlossen werden.
Wenn Sie den Eingang S1X3.1 für den Empfang des Lux-Signals konfigurieren, wird der Eingang S1X3.2 automatisch
für den Empfang eines Lux-Signals konfiguriert und umgekehrt. Sie können den Eingang S1X3.2 verwenden, um ein
Signal von einem anderen Lux-Sensor zu empfangen, aber Sie können den Eingang nicht für andere Signaltypen
verwenden. Dies gilt auch für den Anschluss S1X4. Die Eingangsklemmen an S3 können das Lux-Signal nicht
empfangen.
Wir haben den Eingang mit dem Thies Clima Helligkeitssender Typ 7.1414.10.061 getestet und empfehlen die
Verwendung dieses Sensors in der NVE-Jalousiesteuerung.
