4.2.10 AOnet

Aktivieren Sie AOnet und stellen Sie die AOnet-ID ein
AOnet (Addressable Objects Network) ist der NVE-Kommunikationsweg für die Datenweiterleitung zu allen Steuerungen
der Anlage. Zu den weitergeleiteten Daten gehören Wetterdaten, Sicherheitssignale, allgemeine Gebäudesignale,
Zeitsynchronisation und die Master/Slave-Kommunikation der Motorgruppe. NVE verwendet das IP-Netzwerk als
Medium der Datenübertragung.
In einer Anlage kann das AOnet in mehrere AOnet-Unternetze unterteilt werden. Jedes AOnet-Unternetz kann bis zu 23
Steuerungen und / oder 20A Sektionen (WSC 5xx) enthalten. Es gibt keine Einschränkung bei der Anzahl der AOnet-
Unternetze in einer Anlage.
Jede WCC 3xx / WSC 3xx Steuerung mit einem AOnet-Unternetz muss über eine einmalige AOnet-ID zwischen 1 und
23 verfügen.
Jede 20A Sektion in einer WSC 5xx Steuerung mit einem AOnet-Unternetz muss über eine einmalige AOnet-ID
zwischen 1 und 23 verfügen.
ID 0 = deaktiviert AOnet.
ID 1 = Master-Steuerung. Ein AOnet-Unternetz muss über einen „Master" verfügen, aber es gibt keine besonderen
Anforderungen, damit eine Steuerung der Master des AOnet-Unternetzes werden kann. Jede Steuerung innerhalb eines
AOnet-Unternetzes kann als Master festgelegt werden.
ID 2 bis 23 = Teilnehmer des AOnet-Unternetzes.
Im Projektbeispiel haben wir WCC1 als Master ausgewählt, da dort die Wetterstation physisch angeschlossen ist. WCC2
ist mit AOnet ID 2 konfiguriert. Wir verfügen nur über ein AOnet-Unternetz, so dass die „IP address of foreign AOnet" auf
„0.0.0.0" bleibt, was bedeutet, dass sie nicht verwendet wird.
•

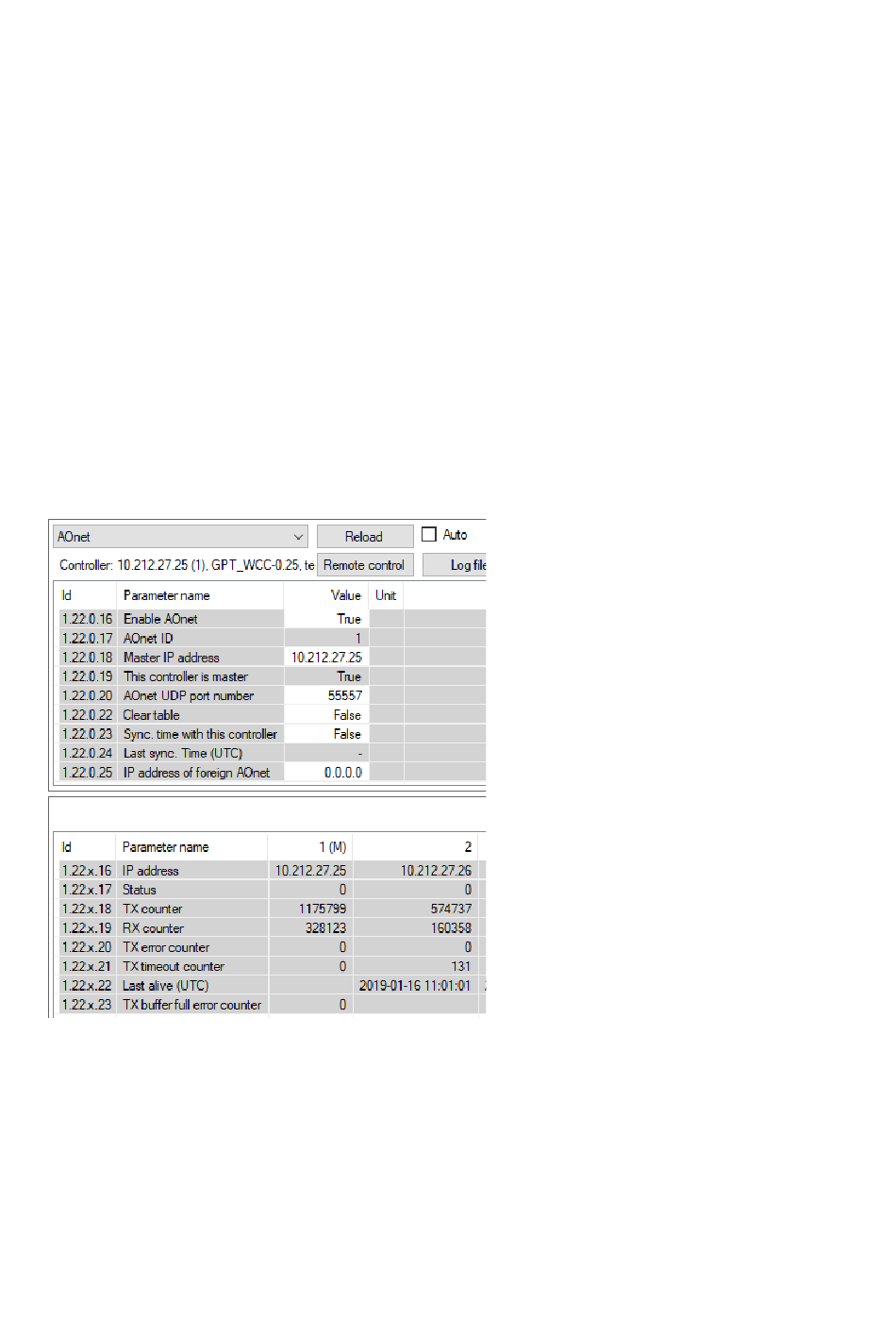

AOnet aktivieren
•
Um einen Master festzulegen, geben Sie
die eigene IP-Adresse der Steuerung in
das Feld „Master IP address" ein. Die
Steuerung erhält automatisch die AOnet-
ID 1.
•
Geben Sie in allen weiteren Steuerungen
die einmaligen AOnet-IDs und die IP-
Adresse des Masters ein.
•
Die fremde IP-Adresse ist die Adresse
des Masters des nächsten AOnet-
Unternetzes. Geben Sie die IP des
Masters des AOnet-Unternetz 2 in den
Master des AOnet-Unternetz 1 ein, um
Daten vom Unternetz 1 an Unternetz 2
zu schicken.
•
Die Tabelle zeigt alle Steuerungen, die
zum AOnet-Unternetz gehören.
