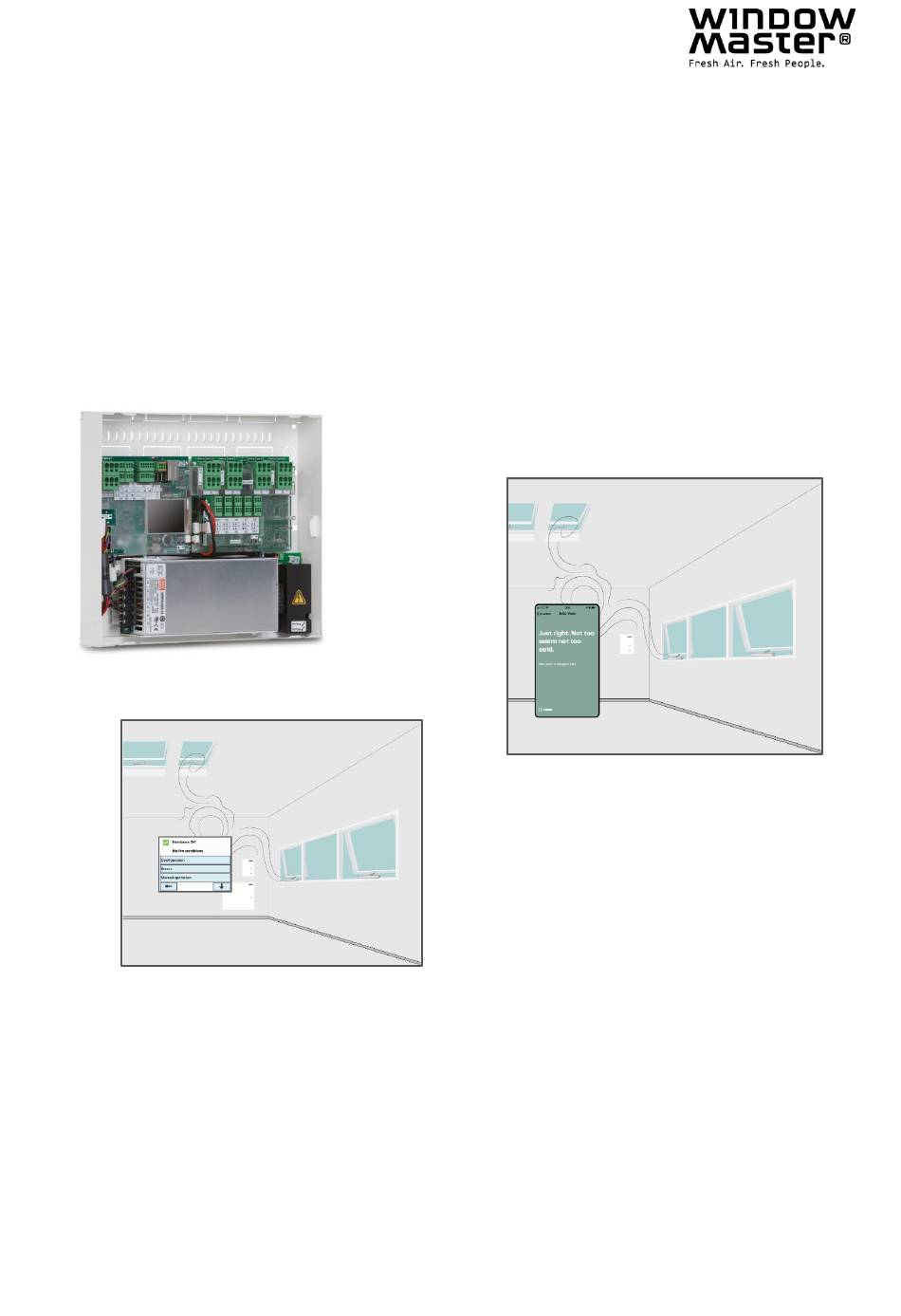

Window Master NV Embedded Installation Und Inbetriebnahme
Inhaltsverzeichnis
NV Embedded
Installation, Inbetriebnahme, Konfiguration,
Betrieb und Integration
DE
+49 40 87 409 -560 Vertrieb / - 484 Technik
CH
+41 62 289 22 22
Other markets
+45 4567 0300
NVE Installation, commissioning, configuration, operation, integration_2506_DE
©WindowMaster 2022, 2025 ®WindowMaster is a registered trademark used under the license by WindowMaster International A/S
WindowMaster International A/S, Skelstedet 13, DK-2950 Vedbæk
®
info.de@windowmaster.com
info.ch@windowmaster.com
info.dk@windowmaster.com
windowmaster.com
Inhaltsverzeichnis
Verwandte Anleitungen für Window Master NV Embedded
Inhaltszusammenfassung für Window Master NV Embedded
- Seite 1 ® NV Embedded Installation, Inbetriebnahme, Konfiguration, Betrieb und Integration +49 40 87 409 -560 Vertrieb / - 484 Technik info.de@windowmaster.com windowmaster.com +41 62 289 22 22 info.ch@windowmaster.com Other markets +45 4567 0300 info.dk@windowmaster.com NVE Installation, commissioning, configuration, operation, integration_2506_DE ©WindowMaster 2022, 2025 ®WindowMaster is a registered trademark used under the license by WindowMaster International A/S...
-
Seite 2: Inhaltsverzeichnis
Inhalt Anwendung ................................3 Haftungsausschluss und Datenschutzrichtlinie ....................3 Allgemeines ................................3 Installation ................................4 Hardware-Komponenten ............................ 4 Aufbau der Software ............................5 3.2.1 Lizenzschlüssel ............................5 Steuerung-Struktur ............................6 Zuweisung der NV-Controller zu den Gebäudebereichen ................. 8 Inbetriebnahme und Konfiguration ........................9 Konfigurationstools ............................ -
Seite 3: Anwendung
Überprüfen Sie stets, ob Ihr System den gültigen nationalen Bestimmungen entspricht. Achten Sie auf die Öffnungszeitpunkte und -geschwindigkeiten von Fenstern, Klappen und Türen. 1.1 Haftungsausschluss und Datenschutzrichtlinie WindowMaster ist nicht für Folgeschäden verantwortlich, die durch Konfigurationsänderungen an NV Embedded ® durch den Kunden, den Administrator oder Dritte entstehen. -
Seite 4: Installation
Installation 3.1 Hardware-Komponenten Zu der hier beschriebenen Anlage gehört, das Regelmodul der Natürlichen Lüftung (NL), das NVE. Sonstige Module der Anlage wie die Heizungsregelung, die mechanische Lüftungssteuerung oder die Sonnenschutzsteuerung werden zwar beschrieben, aber deren Hardware-Komponenten werden nicht weiter erläutert. Abbildung 1 Die oben dargestellte Abbildung zeigt die Komponenten und die Anschlussleitungen, die erforderlich sind, um die NVE- Anlage in einem Gebäude mit 4 Zonen und 5 Fenstern zu installieren. -
Seite 5: Aufbau Der Software
WCC 3xx P xxxx – MotorController, wird für den Betrieb der Fensterantriebe, der Heizventile und der Sonnenschutz- ® Aktoren verwendet, sowie für den Betrieb der NV Embedded -Software, mit der das Klima im Gebäude geregelt wird. Es muss ein Dongle pro WSC 3xx P CompactSmoke™- Zentrale verwendet werden. -
Seite 6: Steuerung-Struktur
WSC 540 Zentrale abgebildet die 2 Dongles benötigt. WSC 5xx – FlexiSmoke™ Zentrale, wird für den Betrieb der Fensterantriebe, der Heizventile und der Sonnenschutz- ® Aktoren verwendet, sowie für den Betrieb der NV Embedded -Software, mit der das Klima im Gebäude geregelt wird. 3.3 Steuerung-Struktur Die Regelung der natürlichen Lüftung, die in der Steuerung integriert ist, verfügt über die folgenden... - Seite 7 Abbildung 4 • Fensterantriebe, die an den Fenstern befestigt sind, müssen physisch mit der Steuerung verbunden sein. • Die Motorlinien werden den einzelnen Motorgruppen zugewiesen • Motorgruppen werden den einzelnen NV-Controllern zugewiesen. • Die WWS 100-Sensoren sind mittels WSK-Link™-Leitungen physisch an der Steuerung angeschlossen. Die Sensoren werden dann den NV-Controllern zugewiesen.
-
Seite 8: Zuweisung Der Nv-Controller Zu Den Gebäudebereichen
3.4 Zuweisung der NV-Controller zu den Gebäudebereichen Ein Gebäude ist in Lüftungszonen aufgeteilt. In den meisten Fällen stellt ein Raum eine Zone dar. Es gibt aber auch Fälle mit größeren Bereichen in einem Gebäude, beispielsweise ein Großraumbüro oder eine Sporthalle, die in unterschiedliche, logisch aufgeteilte Zonen unterteilt werden können. -
Seite 9: Inbetriebnahme Und Konfiguration
Inbetriebnahme und Konfiguration Die Inbetriebnahme einer NVE-Anlage erfordert eine genaue Planung, Installation, Inbetriebnahme der Hardware und Überprüfung sowie eine Konfiguration der einzelnen Steuerungen und der einzelnen NV-Controller. Die Inbetriebnahme der Hardware und die Grundkonfiguration müssen manuell vor Ort an der Steuerung vorgenommen werden. Wenn die Grundkonfiguration beendet ist, kann der Rest der Konfiguration über das IP-Netzwerk durchgeführt werden. -
Seite 10: Wmamotorparamtool
Konfiguration erforderlichen Daten aller Steuerungen und NV-Controller der Anlage. In Anhang B finden Sie mehrere Tabellen mit den Informationen des Beispielprojekts, das in dieser Anleitung verwendet wird. Unter www.windowmaster.de, unter “NV Embedded” finden Sie eine Vorlage (.xlsx). 4.2.2 Inbetriebnahme der Motorlinie Inbetriebnahme und Test jeder Motorlinie der einzelnen Steuerungen. -
Seite 11: Nve-Dongle
4.2.4 NVE-Dongle Stecken Sie den NVE-Dongle in die Steuerung, um die Lizenz der NVE-Software zu bestätigen und die Software zu starten. • Der Aktivierungscode steht auf der Anzeige der Steuerung, nachdem Sie den NVE-Dongle eingesteckt haben. Der Aktivierungscode ist im Netzwerk nicht sichtbar. •... -
Seite 12: Wetterstation
4.2.6 Wetterstation Konfigurieren und überprüfen Sie die Wind- und Regenmelder der Wetterstation an der Steuerung, an der die Sensoren angeschlossen sind. In diesem Beispiel wird die Wetterstation WLA 340 verwendet. Die Wetterstation WOW 600, die auch einen Windrichtungs- und Außentemperatursensor enthält, ist ähnlich konfiguriert. •... -
Seite 13: Ip-Netzwerk
4.2.7 IP-Netzwerk Konfigurieren Sie das IP-Netzwerk. Für jede Steuerung: • Die IP-Adressen müssen koordiniert und nach Möglichkeit von der IT-Abteilung des Gebäudes zugewiesen werden. WindowMaster empfiehlt die Vergabe fester IP-Adresse, welche im DHCP-Server des Gebäudes reserviert sind. • Überprüfen Sie, ob der „Link“-Status auf „Ja“ steht. Das bedeutet, dass die physikalische Netzwerkverbindung in xxx.xxx.xxx.xxx Ordnung ist. -
Seite 14: Aonet
4.2.10 AOnet Aktivieren Sie AOnet und stellen Sie die AOnet-ID ein AOnet (Addressable Objects Network) ist der NVE-Kommunikationsweg für die Datenweiterleitung zu allen Steuerungen der Anlage. Zu den weitergeleiteten Daten gehören Wetterdaten, Sicherheitssignale, allgemeine Gebäudesignale, Zeitsynchronisation und die Master/Slave-Kommunikation der Motorgruppe. NVE verwendet das IP-Netzwerk als Medium der Datenübertragung. -
Seite 15: Bezeichnung Der Motorlinien
4.2.11 Bezeichnung der Motorlinien Geben Sie im Menü der Motorlinie eine „Bezeichnung“ (Name) und „Maximalen Öffnungsbereich“ (Max opening area) für die entsprechende Motorlinie ein. Stellen Sie alle Parameter ein, die vom Standardwert abweichen. -
Seite 16: Konfiguration Der Motorgruppen
4.2.12 Konfiguration der Motorgruppen Benennen Sie die relevanten Motorgruppen und weisen Sie diese den NV-Controller, Heizung-Controller und/oder Sonnenschutz-Controller zu. Stellen Sie gegebenenfalls die Sicherheitsparameter und sonstigen relevanten Parameterwerte ein. Geben Sie gegebenenfalls CP-Werte ein. Die CP-Werte werden in Verbindung mit Windrichtungen verwendet, um den Luftaustausch durch die Fenster zu regeln. - Seite 17 Winddaten – Die Einstellung in der Master-Steuerung ist entweder der aktuelle Sensortyp oder „xxx von einem fremden AOnet”, falls die Daten von einem anderen AOnet-Unternetz stammen. Siehe auch Abschnitt 0. Die Wetterstation „Sensortyp“ in der Steuerung des AOnets wird automatisch auf „xxx von AOnet“...
- Seite 18 Regensignal (Sicherheit) – AOnet-Unternetz Master: Geben Sie alle AOnet-Unternetz-Mitglied- IDs in das Feld „Send local Rain to AO“ der Master-Steuerung ein. Der Master empfängt das Signal lokal von dem Eingang S1X10.5. Siehe auch Abschnitt 0. AOnet-Unternetz-Mitglied: Geben Sie unter Local Input > All menu alle lokalen Motorgruppen ein, die auf das Regensignal „Control motor groups“...
- Seite 19 Außentemperatur – AOnet-Unternetz Master-Steuerung mit Außentemperatursensor, der an einen der WWS 100 angeschlossen ist. Im Menü des WSK-Link™ unter dem Menüpunkt, der den WWS 100 darstellt, und der über einen angeschlossenen Außentemperatursensor verfügt. Geben Sie unter „Outdoor temperature used in zones“...
- Seite 20 Steuerung des AOnet-Unternetzes 4 Geben Sie im NV-Controllermenü unter Abschnitt „All“ in das Feld ‘Use AOnet outdoor temp. in zones’ die NV-Controller ein, welche den Wert der Außentemperatur vom AOnet verwenden sollen. Im Beispielprojekt ist WCC1 der Master und der Außentemperatursensor ist an WWS1 angeschlossen. Geben Sie ID2 in das Feld ‘Send outdoor temp.
-
Seite 21: Konfigurieren Sie Die Nv-Regelung
4.2.14 Konfigurieren Sie die NV-Regelung Die NV- Controller sind die Softwareobjekte, welche das Klima in den Gebäudebereichen regeln. NV-Controller verfügen über eine Vielzahl an Parametern, mit denen das Klima in den Zonen auf die spezifischen Bedürfnisse der dort befindlichen Personen angepasst werden kann. In vielen Fällen kann der Standardwert der NV-Controller-Parameter verwendet werden, und es müssen in der Regel nur wenige Parameter geändert werden. -
Seite 22: Cloud Aktivieren
4.2.15 Cloud aktivieren Wenn die Steuerungen über Internetzugang verfügen, können Sie diese in die NVECloud integrieren und die Projektadministration über die Cloud und eine Mobil-App bedienen. • Featured is licensed – bedeutet, dass der USB-Lizenzschlüssel eingesteckt, und der Lizenzschlüssel vorhanden ist, um sich mit der NVECloud zu verbinden. -
Seite 23: Zusammenfassung
„TRUE“, um die Zeit aller Steuerungen im AOnet mit dieser Steuerung zu synchronisieren. 4.3 Zusammenfassung Wenn Sie die oben beschriebenen Schritte einhalten, haben Sie ein funktionierendes, unabhängiges NV Embedded ® System konfiguriert. Die folgenden Schritte sind freiwillig und können die Einstellung der Projektadministration in der NVECloud umfassen. -
Seite 24: Betrieb
Öffnen von Fenstern und das Eindringen kälterer Luft in die Zone entsteht. 5.1.1 Das Gebäudekonzept NV Embedded® kann das Raumklima in jedem Raum eines Gebäudes getrennt regeln. Einen Raum oder Zone eines Gebäudes, der einzeln geregelt wird, nennen wir Zone. Eine Zone ist somit gleichbedeutend mit einem bestimmten physikalischen Rauminhalt innerhalb eines Gebäudes. -
Seite 25: Sicherheitsstatus Des Gebäudes
5.1.2 Sicherheitsstatus des Gebäudes Für den Sicherheitsstatus eines Gebäudes stehen folgende drei Auswahlmöglichkeiten zur Verfügung: • Occupied (Belegt) • Secure (Sicher) • Unoccupied (Unbelegt) • Bei den Einstellungen der Motorgruppen hängen verschiedene Parameter für die maximale Fensteröffnung mit dem Sicherheitsstatus zusammen. Für den Raumklimastatus eines Gebäudes stehen folgende drei Auswahlmöglichkeiten zur Verfügung: •... -
Seite 26: Nv-Controller Funktionalität
Heizenergieverluste durch das Öffnen der Fenster und das Einströmen kalter Luft zu vermeiden. Wenn NV Embedded® auch für die Heizung in einer Zone zuständig ist, stellt das Softwaremodul „Heizung- Controller“ (Heizungsregelung) in Verbindung mit dem NV-Controller sicher, dass die Zonentemperatur auf den festgelegten Sollwert erhöht wird. -
Seite 27: Das Temperartur-Sollwert-Modell
Abbildung 8 – Umschaltung zwischen Sommer- und Wintermodus Fällt die Zonentemperatur unter den Temperatur-Sollwert für den Wechsel in den Wintermodus (Heizmodus) und liegt gleichzeitig die Außentemperatur unter dem für eine niedrige Außentemperatur geltenden Schwellenwert, schaltet der NV-Controller in den Wintermodus um. Steigt die Zonentemperatur über den Temperatur-Sollwert für den Wechsel in den Sommermodus (Lüftungsmodus) und liegt gleichzeitig die Außentemperatur über dem für eine niedrige Außentemperatur geltenden Schwellenwert, schaltet der NV-Controller in den Sommermodus um. -
Seite 28: Der Aktuelle Temperatur-Sollwert
Abbildung 9 – Temperatur-Sollwert-Modell Anhand der kritischen Raumtemperatur wird sichergestellt, dass die Fenster schließen und die Heizung in Betrieb geht, wenn die Ist-Temperatur in einer Zone unter die kritische Temperatur fällt. Wenn der Temperatursollwert über Feldbus oder NVECloud geändert wird, berechnet der NV-Controller die Differenz zwischen dem neuen Wert und dem aktuellen Sollwert und addiert diese Differenz zum Parameter „Ventilation temperature setpoint x19.x150“. -
Seite 29: Temperaturgeregelte Lüftung
5.1.6 Temperaturgeregelte Lüftung Im Sommermodus arbeitet der NV-Controller im temperaturgeregelten Lüftungsmodus. In diesem Lüftungsmodus öffnet der NV-Controller die Fenster so, dass die Ist-Temperatur in der Zone auf den festgelegten Temperatur-Sollwert abgesenkt wird. Die Fenster werden schrittweise geöffnet, wenn die Ist-Temperatur über dem festgelegten Temperatur- Sollwert liegt. - Seite 30 NV-Controller Parameter zur Festlegung des Controller-Verhaltens:...
-
Seite 31: Stoßlüftung Und Spaltlüftung
5.1.7 Stoßlüftung und Spaltlüftung Der NV-Controller kann im Wintermodus so konfiguriert werden, dass er Stoßlüftung und Spaltlüftung entweder miteinander kombiniert oder jeweils nur einen Lüftungsmodus nutzt. 5.1.7.1 Stoßlüftung Im Lüftungsmodus Stoßlüftung öffnet der NV-Controller die Fenster gelegentlich für eine kurze Zeit, um Frischluft einströmen zu lassen und die CO -Werte in der Zone zu senken. - Seite 32 Pulszeiten (Zeitgeregelte Stoßlüftung) Über das Menü „Pulse schedule“ (Pulszeiten) können Sie feste Zeiten für die Stoßlüftung programmieren. Dabei können Sie für jede Zone einen separaten Zeitplan festlegen. Nummerieren Sie hierbei den Zeitplan (1 bis 10) analog zur Nummer des NV-Controllers in der zugehörigen Zone.
-
Seite 33: Spaltlüftung
eine stündliche Stoßlüftung zu planen, wählen Sie zunächst das Symbol „Every hour“ am Ende des Dropdown-Menüs „24 Stunden“, geben Sie dann an: Uhrzeit für den Beginn, Uhrzeit für das Ende, stündliche Minute für die Ausführung der Stoßlüftung. 5.1.7.2 Spaltlüftung Im Lüftungsmodus Spaltlüftung hält der NV-Controller die Fenster geringfügig offen, solange der CO -Wert in der Zone über dem festgelegten Schwellenwert liegt und die Ist-Temperatur in der Zone die festgelegte kritische Untergrenze übersteigt. -
Seite 34: Der Gebäude-Zeitplan
5.2 Der Gebäude-Zeitplan Der Gebäudezeitplan des NV Embedded® (NVE) wird verwendet, um die NV-Controller einer Steuerung in verschiedene Zustände zu versetzen, die als 'Gebäudezustände' bezeichnet werden. Die Parameter, die mit diesen verschiedenen Zuständen verbunden sind, bestimmen die Art und Weise, wie die NV-Controller das Raumklima der Zonen regeln. Zum Beispiel kann ein niedrigerer Temperatursollwert während der Nacht erreicht werden, indem das Gebäude abends in den... -
Seite 35: Verwendung Eines Zeitplanereignisses
Wählen Sie den Zustand, der ausgelöst werden soll. Es stehen 3 Sicherheitsstufen - "Besetzt", "Unbesetzt", "Sicher" - und 3 Kombinationen einer Sicherheitsstufe in Verbindung mit dem Temperatur-Offset "Nacht" zur Verfügung. Mit der Kombination "UnbesetztNacht" können Sie z. B. eine effektive Nachtkühlung während der Sommermonate realisieren. 5.2.2 Verwendung eines Zeitplanereignisses Wählen Sie über das Menü... -
Seite 36: Der Sonnenschutz-Controller
5.3 Der Sonnenschutz-Controller Die NV Embedded® Logik zur Steuerung des Sonnenschutzes in einem Gebäude ist im Softwaremodul Sonnenschutz- Controller implementiert. Der Sonnenschutz-Controller kann für die Komfortsteuerung des Sonnenschutzes verwendet werden. Der Controller fährt die Beschattungseinrichtungen (Vorhänge, Rollläden, Jalousien) herunter, wenn die tatsächliche Beleuchtungsstärke höher als ein Schwellenwert ist, und er fährt die Beschattungseinrichtungen hoch, wenn die... -
Seite 37: Aufbau Des Controllers
5.3.1 Aufbau des Controllers Zur Steuerung des Sonnenschutzes muss der Sonnenschutz-Controller Eingangsdaten aus der physikalischen Welt erhalten und kann Informationen über seinen Status und den Status der mit ihm verbundenen Antriebe ausgeben. Die Steuerung des Sonnenschutzes kann an die Bedürfnisse der Nutzer des Gebäudes angepasst werden, indem eine Liste von Parametern manipuliert wird. -
Seite 38: Parameter
Konfigurieren Sie den „Sensortyp“ auf „0-10V 100kLx“ und verknüpfen Sie den Eingang mit der/den Sonnenschutz-Controller, die den Lux-Wert erwartet/erwarten. Der Controller gibt seine Positionssteuerungsbefehle an die ihm zugeordneten Motorgruppen aus und gibt seinen Status an Feldbusobjekte aus. Die Motorgruppen versehen die Befehle mit Begrenzungsparametern und senden sie an die ihnen zugeordneten Motorlinien und an Feldbus-Objekte, die verwendet werden, wenn Feldbus-Sonnenschutzantriebe anstelle der Motorlinien der Steuerung verwendet werden. - Seite 39 Parameter der Motorgruppe Die maximale Windgeschwindigkeit wird im Parameter der Motorgruppe 'Komfort maximale Windgeschwindigkeit' definiert und die Jalousien fahren in die 'Komfort Sicherheits- Maximalposition' der Motorgruppe, wenn die Windgeschwindigkeit die definierte maximale Windgeschwindigkeit überschreitet Parameter der Motorlinie Die 'Motorkonfiguration' muss entweder „Blinds, WSA380“...
-
Seite 40: Der Heizung-Controller
5.4 Der Heizung-Controller Die NV Embedded® Logik zur Steuerung der Heizung in einer Zone in einem Gebäude ist im Softwaremodul Heizungs- Controller implementiert. Der Heizungs-Controller kann Heizquellen in der Zone über lokal an die Steuerung angeschlossene Antriebe oder über Feldbusobjekte steuern. Der Controller empfängt Temperatursensordaten und Temperatursollwerte vom NV-Controller mit der gleichen Instanznummer. -
Seite 41: Der Mech. Ventilator-Controller
Es gibt keine für den Kühlregler spezifischen Motorgruppen- oder Motorlinien-Parameter. Die Parameter zur Begrenzung der maximalen Öffnung von Motorgruppen, die mit einem Kühlregler verbunden sind, müssen jedoch sorgfältig berücksichtigt werden. Im Allgemeinen möchten Sie die Öffnung eines Kühlventils bei Regen oder bei einer Windgeschwindigkeit von mehr als 8 m/s nicht begrenzen. -
Seite 42: Einbindung In Glt
Einbindung in GLT In Gebäuden, die bereits über ein GLT-System verfügen, kann NVE in dieses integriert werden, um ein insgesamt optimales Raumklima zu erreichen. NVE kann über die von NVE unterstützten Feldbusprotokolle in ein BMS-System integriert werden. Ab sofort unterstützt NVE die Protokolle KNX, BACnet IP, BACnet MSTP, Modbus TCP und Modbus RTU. -
Seite 43: Einbindung Über Knx
6.2 Einbindung über KNX Die folgende Abbildung zeigt die KNX-Gruppenobjekte, die für die Eingangssignale und den Ausgangsstatus zu verwenden sind. Die Abbildung zeigt die Objekte für NV-Controller Instanz 1 und Motorlinie Instanz 1. Parametre Raumvolumen Temperatur Offset Einstellepunkt Max. Luftwechsel Sollwert für tiefe Innentemperatur Anwesenheits-Laufzeit Sollwert für hohe Außentemperatur... -
Seite 44: Quelle Des Eingangs Zum Nv-Controller
6.4 Quelle des Eingangs zum NV-Controller Wählen Sie die Datenquelle für die beim NV-Controller eingehenden Daten aus. • Innenraumsensor – • Definieren Sie, dass ein WWS 100 Innenraumsensor vorhanden ist, der physisch an die Steuerung angeschlossen und dem NV-Controller zugeordnet ist, damit dessen Daten vom NV-Controller als Eingangsdaten verwendet werden. -
Seite 45: Begriffsdefinitionen
Eine Cloud-Lösung von WindowMaster, die die Systemverwaltung aus der Cloud und die Nutzung einer Mobil-App ermöglicht. NVE-Dongle Ein USB-Stick, auf dem sich der Lizenzschlüssel für die NV Embedded ® Software befindet, sowie die Cloud ID, die mit dem MotorController verwendet wird, wenn diese an die NVECloud angeschlossen wird. -
Seite 46: Tabelle Gebäudeansicht
Die Datei „Project xxxx, NVE - Technical System Description xxxxxx.xlsm’, die unter www.windowmaster.de unter „NV Embedded“ erhältlich ist, ist ein Tool, mit dessen Hilfe der Projektmanager relevante Informationen über die Installation und Inbetriebnahme eines NV Embedded-Systems vorbereiten und dokumentieren kann. Die meisten der relevanten Daten können und sollten nicht vor Ort eingegeben werden, wenn Sie die genaue Planung der Anlage... -
Seite 47: Individuelle Tabelle Für Motorcontroller / Compactsmoke™ Zentrale / Flexismoke™ Zentrale
8.3 Individuelle Tabelle für MotorController / CompactSmoke™ Zentrale / FlexiSmoke™ Zentrale – Die Tabelle enthält Konfigurationsdaten über Motorlinien, Motorgruppen, Sensoren und NV-Controller.
