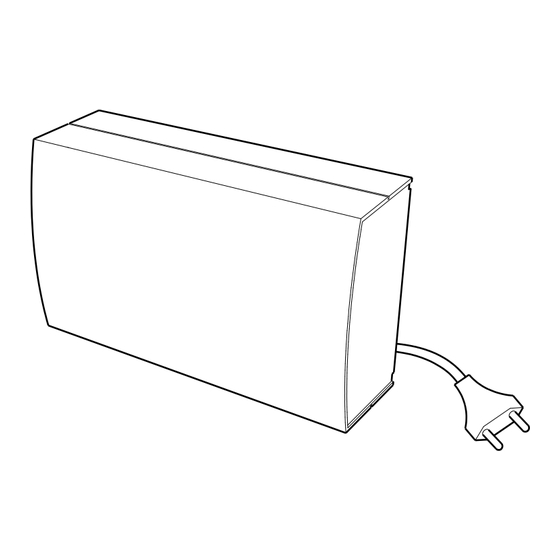

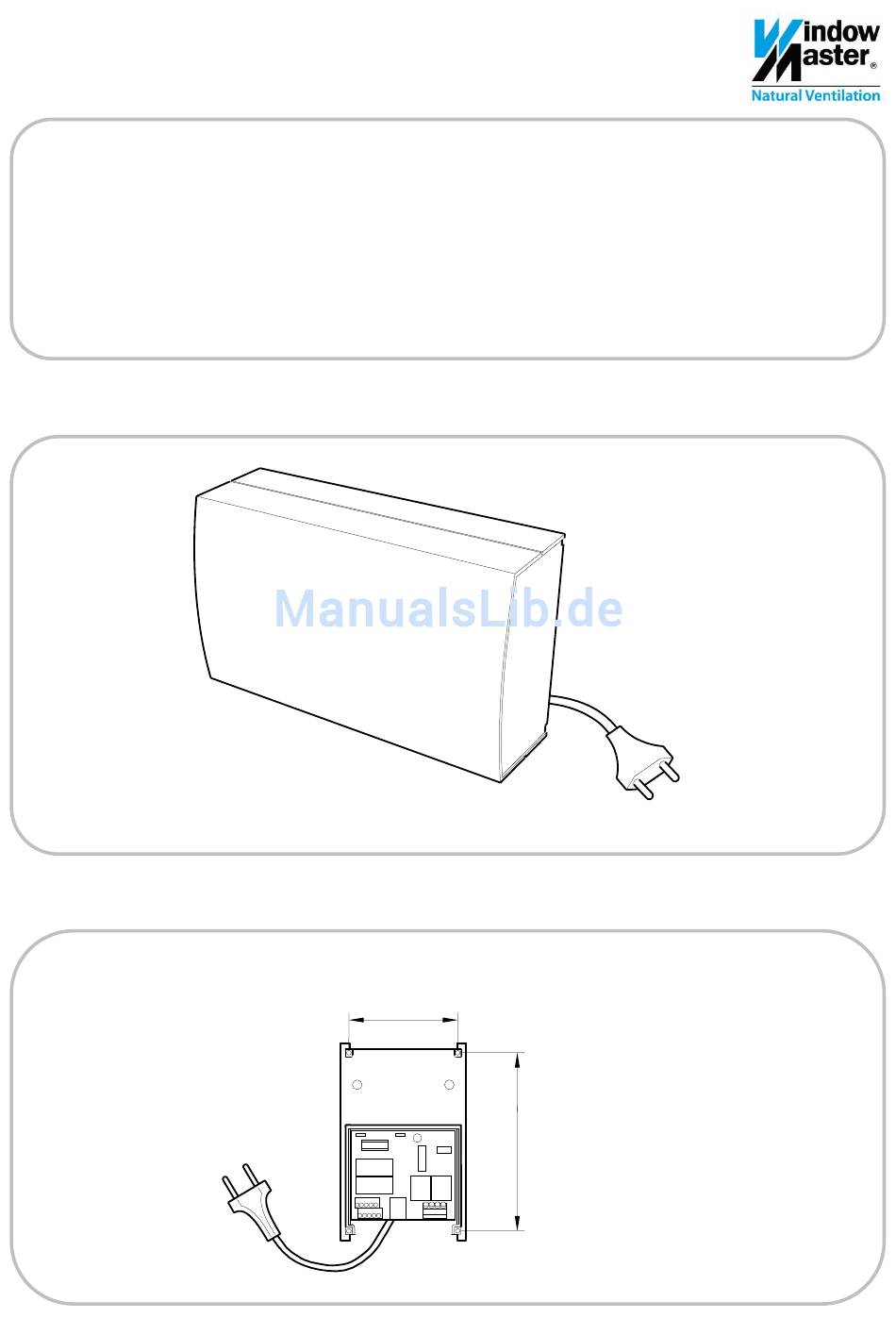

WUC 102 0103
English: Installation instructions for control unit WUC 102
Read installation instructions carefully before proceeding and keep for future reference.
Deutsch: Montageanleitung für die Steuereinheit WUC 102
Die Anleitung vor Montagebeginn bitte sorgfältig lesen und für evtl. spätere Verwendung aufbewahren.
Français: Notice d'installation pour la console de commande WUC 102
Lire attentivement les instructions avant l'installation et les conserver pour un usage ultérieur.
Dansk: Montagevejledning for styreenhed WUC 102
Læs hele vejledningen grundigt igennem før montering. Vejledningen bør opbevares til senere brug.
92 mm
162 mm

Werbung

loading

Verwandte Anleitungen für Window Master WUC 102 0103

Inhaltszusammenfassung für Window Master WUC 102 0103

  • Seite 1 WUC 102 0103 English: Installation instructions for control unit WUC 102 Read installation instructions carefully before proceeding and keep for future reference. Deutsch: Montageanleitung für die Steuereinheit WUC 102 Die Anleitung vor Montagebeginn bitte sorgfältig lesen und für evtl. spätere Verwendung aufbewahren.
  • Seite 2 English: Description WUC 102 is a control unit for 24 V DC window operators etc. with a total power consumption of max. 3 A. WUC 102 has two set of clamps for connection of motor cables and also 3 signal entries with open/close function for WindowMaster sensors and keypads (switches).
  • Seite 3 Connection diagram - With self-hold/Mit Selbsthaltung/Avec retenue automatique/Med selvhold Anschlussdiagramm Diagramme de raccordement Tilslutningsdiagram - Without self-hold/Ohne Selbsthaltung/Sans retenue automatique/Uden selvhold = Open/Öffnen/Ouvrir/Åbn = Close/Schließen/Fermer/Luk Br = Brown Braun/Brun/Brun W= White/Weiß/Blanc/Hvid English: Input without selfhold for common/automatic operation – 1. priority Input without selfhold for common/automatic operation –...
