5.

Betrieb

Um das NVE-System erfolgreich betreiben und seine Leistung optimieren zu können, muss man verstehen, wie das
System funktioniert und welche Parameter es steuern. In diesem Kapitel wird die Funktionsweise der wichtigsten Module
des Systems erklärt und ihre Parameter werden überprüft.

5.1 Der NV-Controller

Die NV Embedded® Logik zur Steuerung des Innenraumklimas einer Zone in einem Gebäude ist im NV-Controller-
Softwaremodul implementiert. Der NV-Controller verwendet Daten und tauscht diese mit anderen Softwaremodulen, wie
dem Heizungs-Controller oder den Stoßlüftung-zeitplan-Modulen, aus, um das optimale Raumklima in der Zone zu
erreichen.
Zur Steuerung des Raumklimas in einer Zone verwendet der NV-Controller zwei grundlegende Lüftungsstrategien, die
von den Temperaturbedingungen in der Zone abhängen. Wenn eine Zone gekühlt werden muss, befindet sie sich im
"Sommermodus", und der NV-Controller wendet den Lüftungsmodus "Temperaturregelung" an und versucht, die
Temperatur in der Zone auf den gewünschten Temperatursollwert zu senken. Wenn eine Zone geheizt werden muss,
befindet sie sich im "Wintermodus", und der NV-Controller verwendet die Modi "Stoß- und Spaltlüftung", um eine gute
Luftqualität in der Zone aufrechtzuerhalten und gleichzeitig Heizenergieverluste und unangenehme Zugluft zu
minimieren, die durch das Öffnen von Fenstern und das Eindringen kälterer Luft in die Zone entsteht.
5.1.1 Das Gebäudekonzept
NV Embedded® kann das Raumklima in jedem Raum eines Gebäudes getrennt regeln. Einen Raum oder Zone eines
Gebäudes, der einzeln geregelt wird, nennen wir Zone. Eine Zone ist somit gleichbedeutend mit einem bestimmten
physikalischen Rauminhalt innerhalb eines Gebäudes. Um das Raumklima einer Zone zu regeln, ordnen wir ihr einen
NV-Controller zu. Dies erfolgt durch die Zuordnung der in einer Zone montierten Fensterantriebe und Sensoren zu einem
bestimmten NV-Controller.
Eine WCC 3xx / WSC 3xx Steuerung kann bis zu 10 NV-Controller regeln. Dies bedeutet, dass wir mit einer einzigen
WCC 3xx / WSC 3xx Steuerung das Raumklima in bis zu 10 Zonen innerhalb eines Gebäudes regeln können. Eine WSC
5xx Steuerung kann bis zu 10 NV-Controller pro Sektion regeln. Dies bedeutet, dass wir mit einer einzigen WSC 5xx
Steuerung das Raumklima in bis zu 30 Zonen innerhalb eines Gebäudes regeln können.
Neben dem real existierenden Gebäude existiert auch ein Softwaremodul, das als Gebäude bezeichnet wird. Dieses
Softwaremodul ermöglicht den Datenaustausch zwischen den NV-Controllern, die der gleichen Steuerung zugeordnet
sind. Besteht das real existierende Gebäude lediglich aus 10 Zonen, decken sich das reale Gebäude und das
Softwaremodul Gebäude, da mit einer Steuerung 10 NV-Controller geregelt werden können.

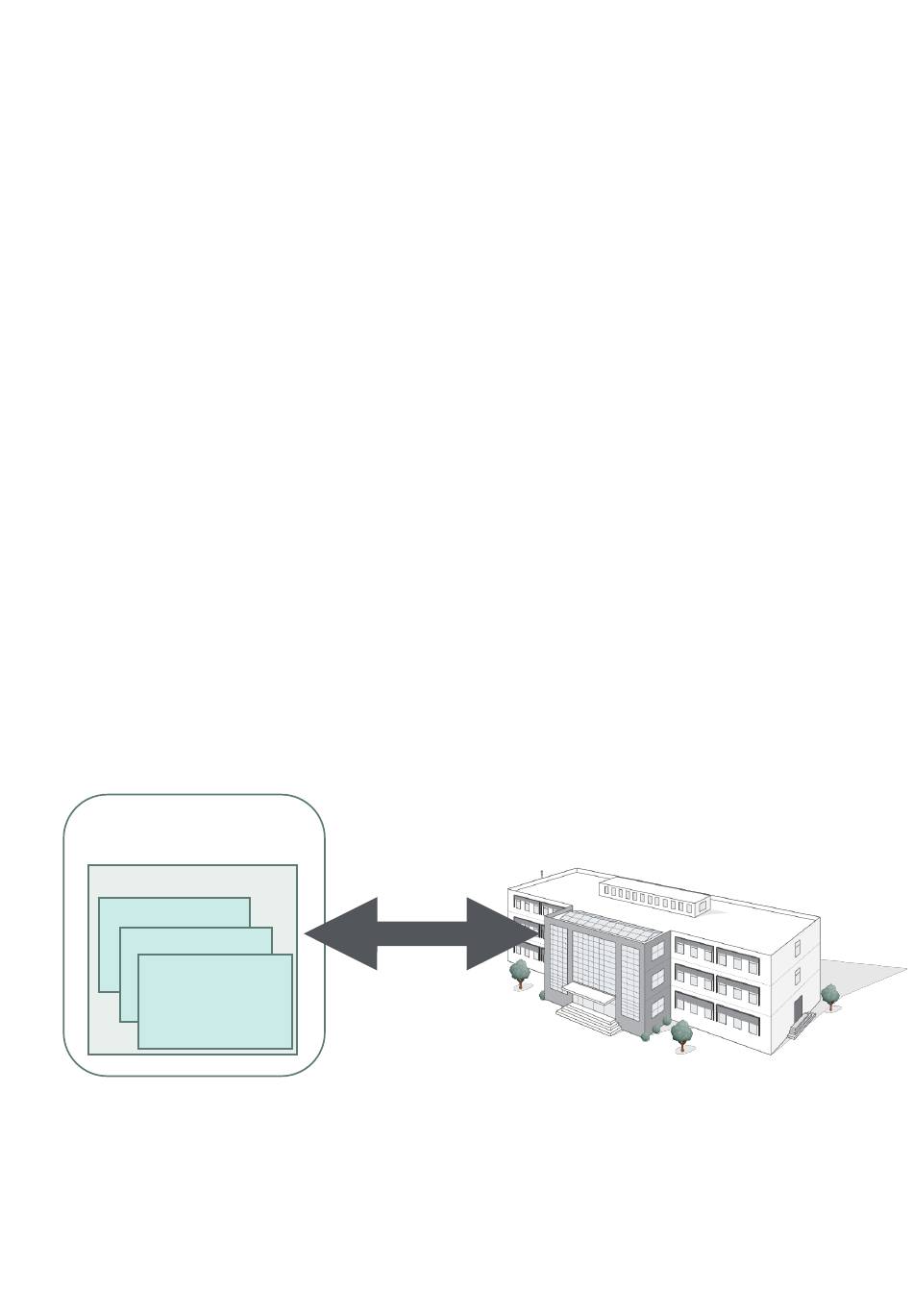

Abbildung 2 verdeutlicht diese beiden Gebäudekonzepte.
Gebäude – Datenaustausch zwischen allen NV-
Controllern einer Steuerung. Ein NV-Controller regelt
eine Zone des real existierenden Gebäudes.
Steuerung
Gebäude
NV-Controller
x
NV-Controller x
NV-Controller x
Abbildung 6 – Das Gebäudekonzept
Gebäude – Real existierendes Gebäude, das
zur Raumklimaregelung in logische Zonen
unterteilt ist
