Einbindung in GLT

In Gebäuden, die bereits über ein GLT-System verfügen, kann NVE in dieses integriert werden, um ein insgesamt
optimales Raumklima zu erreichen.
NVE kann über die von NVE unterstützten Feldbusprotokolle in ein BMS-System integriert werden. Ab sofort unterstützt
NVE die Protokolle KNX, BACnet IP, BACnet MSTP, Modbus TCP und Modbus RTU.
Abhängig von der Hardware und den Daten, die das BMS-System verwaltet, sind verschiedene Integrationsstufen
möglich. Um die Vorteile des NVE-Systems voll auszuschöpfen, empfehlen wir, dass die Gebäudeleittechnik dem NVE
die Sollwerte und Zeitpläne für die Gebäudemodi und Komfort/Standby/Nacht liefert, die eigentliche Steuerung der
Fenster jedoch den hochspezialisierten Algorithmen des NVE überlässt.

6.1 Hardware-Beispiel

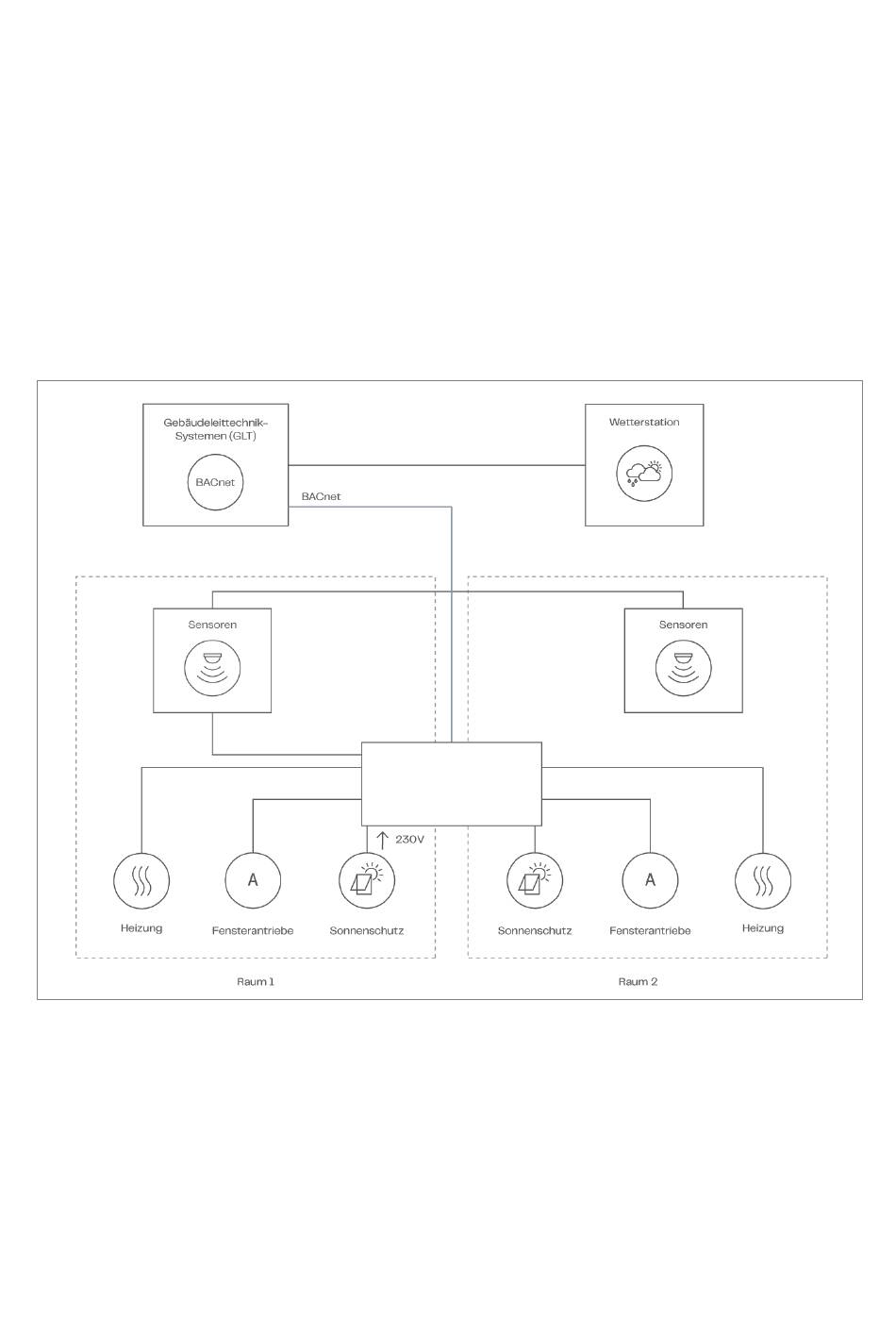

Die folgende Abbildung zeigt die Hardware eines integrierten Systems, bei dem die Raumsensoren und die Wetterstation
zum BMS-System gehören, während die Antriebe für Heizung, Fenster und Sonnenschutz zum NVE gehören und von
diesem gesteuert werden. Die GLT liefert die Daten von ihrer Hardware über das BACnet-Feldbussystem an den NVE.
Steuerung
Einbindung in GLT – Hardware
Beachten Sie, dass auch andere Integrationsebenen möglich sind, z. B. mit Raumsensoren, die zu den NVE-Systemen
gehören, oder mit Raumsensoren und Wetterstation, die zum NVE-System gehören.
Der NV-Controller, der die NV-Logik implementiert, verfügt über Parameter zur Regelung seines Betriebs, benötigt
jedoch Eingangssignale aus der Umgebung und gibt Informationen über seinen Status und seine Betriebsmodi aus.
