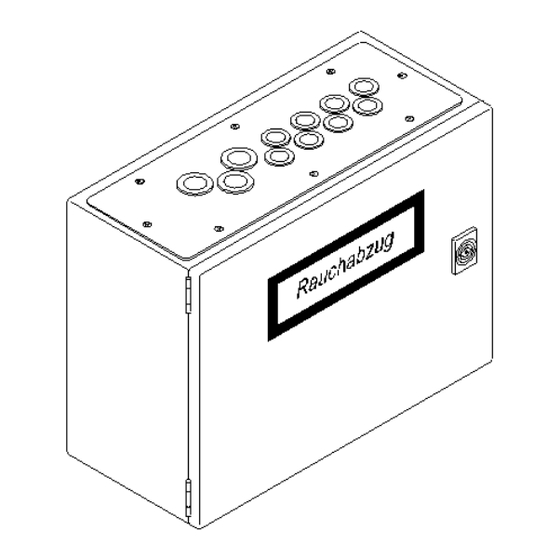

RWA-Kompaktzentrale 16A
Inhaltsverzeichnis:
Sicherheitshinweise
Bedienelemente / Diagnose LEDs / Sicherungsübersicht
Funktionsbeschreibung
Technische Daten
Installation und Montage
Kabellängentabelle
Verkabelungsschema
Standard Anschlussplan
Verschiedene Anschlusspläne
Inbetriebnahme und Probelauf
Wartung
DK
+45 4567 0300
DE
+49 (0) 5221 6940 -500 Vertrieb / -650 Technik
CH
+41 (0) 62 289 22 22
UK
+44 (0) 1536 510990
Other markets +45 4567 0300

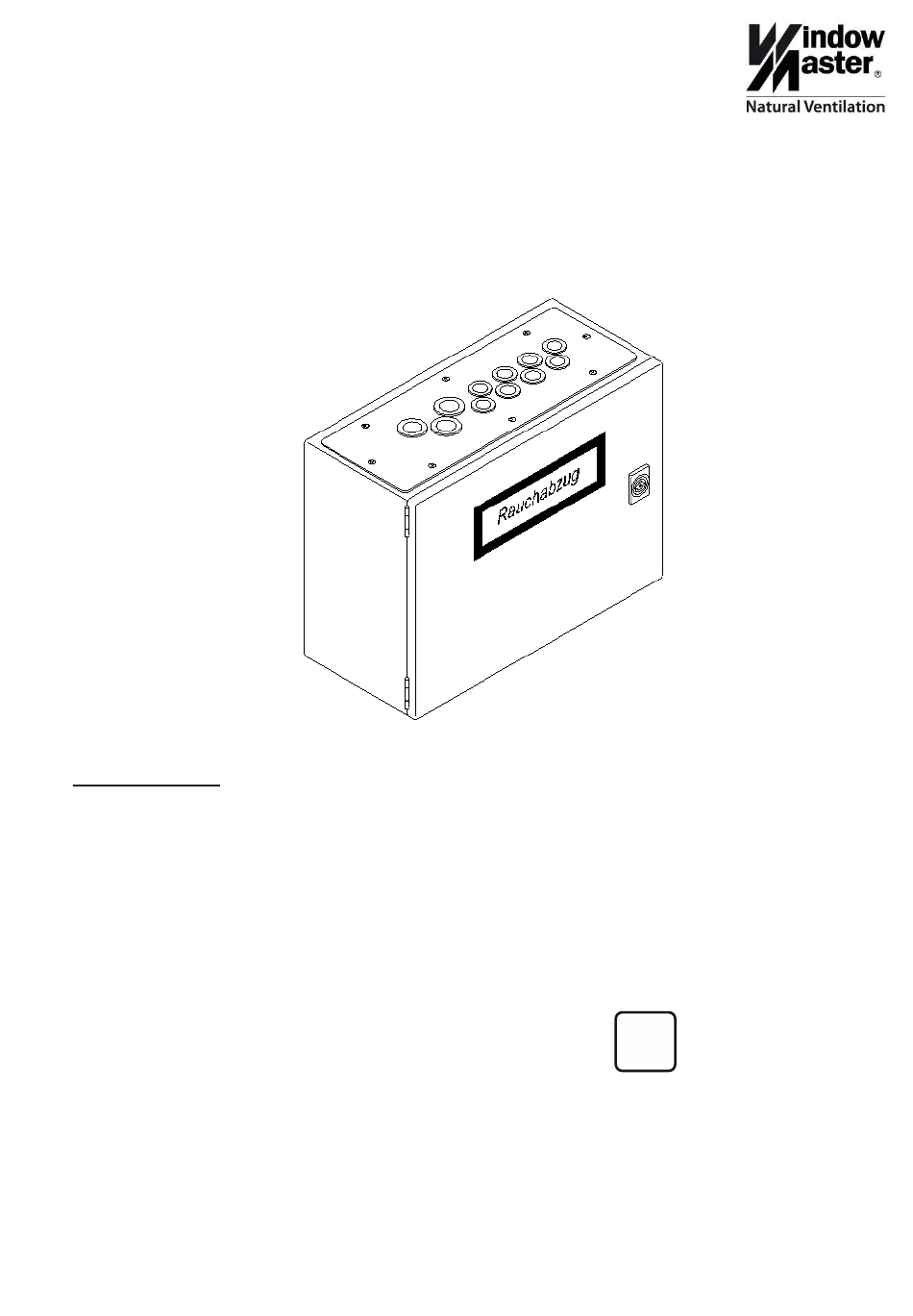

WSC 316 61 install 0114-DE WMa 200548 ©WindowMaster 2005, 2014 ®WindowMaster is a registered trademark used under licence by WindowMaster Group
WSC 316 61
Bedienungsanleitung/Technische Information
info.dk@windowmaster.com
info@windowmaster.de
info@windowmaster.ch
info@windowmaster.co.uk
info@windowmaster.com
Anerkennungs-
VdS
Nr.: G 505012
www.windowmaster.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Window Master WSC 316 61
Inhaltszusammenfassung für Window Master WSC 316 61
- Seite 1 +41 (0) 62 289 22 22 info@windowmaster.ch +44 (0) 1536 510990 info@windowmaster.co.uk www.windowmaster.com Other markets +45 4567 0300 info@windowmaster.com WSC 316 61 install 0114-DE WMa 200548 ©WindowMaster 2005, 2014 ®WindowMaster is a registered trademark used under licence by WindowMaster Group...
- Seite 2 Sicherheitshinweise WSC 316 61 __________________________________________________________________________ Achtung! Folgende Hinweise sind unbedingt zu beachten: Die Montage darf nur durch entsprechend Anwendungsbereich geschultes, fachkundiges und befähigtes Die Zentrale ist ausschließlich für automatisches Personal erfolgen. Öffnen und Schließen von Rauchabzügen, Fenstern, Klappen oder Türen konzipiert.
-
Seite 3: Vds Zertificat Der Wsc 316
VdS Zertificat der WSC 316 61 __________________________________________________________________________... -
Seite 4: Bedienelemente, Diagnose Leds, Sicherungsübersicht Und Klemmer Rwa Zentrale Wsc 316
Bedienelemente, Diagnose LEDs, Sicherungsübersicht Und Klemmer RWA Zentrale WSC 316 61 ____________________________________________________________________________ Diagnose LEDs Wind/ Regen Lüft. Auf-Anz. Spaltlüftung Betriebs- funktionen Temperatursicherung 72°C Hand-Melder Motor Autom. Melder T20A Akku M 1,6A PTC = Überlastschutz, wird im Kurzschlussfall >80°C heiß! Netz T3,15A Trafo sek. -
Seite 5: Funktionsbeschreibung Wsc 316
Funktionsbeschreibung WSC 316 61 ____________________________________________________________________________ RWA- Alarm- Auslösung: RWA- Taster: Scheibe im RWA- Taster einschlagen! Rote Taste drücken. Der Rauchabzug wird geöffnet. Es ertönt ein akustisches Alarmsignal (Dauerton) im RWA- Taster. Alle Lüftungsfunktionen sind außer Betrieb. Anzeige: Die rote Alarm- LED in der Zentrale und die rote LED im RWA- Taster leuchten. - Seite 6 Funktionsbeschreibung WSC 316 61 ____________________________________________________________________________ Kaskadieren von Zentralen: Durch eine überwachte 2-Draht-Verbindung vom Alarm-/Störungsmodul (WSA 301) der Masterzentrale zum Rauchmeldereingang der Slavezentrale können die RWA Zentralen kaskadiert werden. Eine Störung in den kaskadierten RWA- Zentralen wird über die 2-Draht-BUS-Leitung erkannt. Die Störungsanzeige erfolgt nur in der entsprechenden RWA- Zentrale und im RWA- Taster der Masterzentrale.
- Seite 7 Funktionsbeschreibung WSC 316 61 ____________________________________________________________________________ Option BMA-ZU Die BMA-ZU Funktion ist eine optionale Funktion, die Produktionsseitig mit einer geänderten Software ausgestattet gefertigt werden muss. BMA-ZU: Bei einer BMA-ZU-Auslösung fahren alle Antriebe automatisch „ZU“. Es ertönt ein Akustisches Alarmsignal (Dauerton) im RWA-Taster.
- Seite 8 Technische Daten WSC 316 61 ____________________________________________________________________________ Versorgungsspannung / Netzanschluss 230V AC / 50Hz ( +10% / -15% ) Sicherheits-Transformator nach EN 61558 Leistungsaufnahme Netz 600VA Nennspannung (bei 230V Netzspannung) 24V DC , lastabhängig Notstromakkus 2x 12V / 12Ah (Artikel-Nr.WSA 012, 2 Stück benötig) Betriebszeit 4 Jahre 26,5V –...
- Seite 9 Technische Daten WSC 316 61 ____________________________________________________________________________ Anschlussmöglichkeiten: Motoren bis 16A. Rauchmelder, Wärmedifferentialmelder, und / oder Wärmemaximalmelder, Mehrfachsensorrauchmelder (Kombimelder Rauch / Wärme), bis zu 15 Stück. RWA-Hauptbedienstellen, bis zu 6 Stück (max. Strombelastung der Alarmanzeige = 170mA). RWA-Nebenbedienstellen, bis zu 15 Stück.
- Seite 10 Technische Daten WSC 316 61 ____________________________________________________________________________ Diagnose / Überwachung der Akkus: Akku-Ladung: Ladespannung 26,5V bis 29V Umgebungstemperatur abhängig. Ladestrom ist auf ca. 1A begrenzt. Kurzschlussüberwachung der Anschlussleitungen, Ladespannung wird bei Kurzschluss abgetrennt. Tiefentladeschutz, Akku wird bei < 80% der Entladeschlussspannung (21V) abgetrennt.
-
Seite 11: Installation Und Montage Wsc 316
Installation und Montage WSC 316 61 ____________________________________________________________________________ Kabelverlegung Sicherheitshinweise in dieser Bedienungsanleitung beachten. Leitungs- und Verlegeart siehe Elektrische Leitungen. Die in der Kabellängentabelle angegebenen Kabelquerschnitte dürfen nicht verringert werden. Alle Leitungen der Steuerzentrale (außer Netzzuleitung) führen 24V DC und müssen getrennt von der Netzzuleitung verlegt werden. -
Seite 12: Elektrische Leitungen Für Rauch- Und Wärmeabzugsanlagen (Wsc 316 61)
Elektrische Leitungen für Rauch- und Wärmeabzugsanlagen (WSC 316 61) ____________________________________________________________________________ Elektrische Leitungen müssen generell nach den jeweils gültigen VDE-Vorschriften verlegt werden. Funktionserhalt der Leitungen Aktuell und maßgebend für die Art der Leitungen und der entsprechenden Verlegeart ist die Musterleitungsanlagenrichtlinie (MLAR). Diese ist in fast allen Bundesländern als Technische Baubestimmung eingeführt. In den Bundesländern sind unterschiedliche Fassungen der MLAR als Technische Baubestimmung gültig. - Seite 13 Verkabelungsschema ____________________________________________________________________________...
- Seite 14 Standard Anschlussplan _________________________________________________________________...
- Seite 15 Verschiedene Anschlusspläne ____________________________________________________________________________...
- Seite 16 Verschiedene Anschlusspläne ____________________________________________________________________________...
- Seite 17 Inbetriebnahme und Probelauf WSC 316 61 ____________________________________________________________________________ Bei Fehlermeldungen im Kapitel Bedienelemente/Diagnose/Überwachung nachsehen. Die akustische Meldung in der RWA-Hauptbedienstelle erfolgt nur bei geschlossener Tür oder gedrücktem Türkontaktschalter! Steuerzentrale komplett installiert, ohne Betriebsspannung Alle mechanischen und elektrischen Komponenten auf Beschädigung überprüfen.
- Seite 18 Inbetriebnahme und Probelauf WSC 316 61 ____________________________________________________________________________ Automatische Melder Melder mit Prüfaerosol ansprühen. Antriebe fahren bis in Endstellung auf. Die rote LED im Melder, die rote Alarm-LED ( auch in der Zentrale ) und das akustische Dauersignal in der Bedienstelle sind Ein.
-
Seite 19: Wartung Wsc 316
Wartung WSC 316 61 ____________________________________________________________________________ Die Geräte der Rauch- und Wärmeabzugsanlage müssen mindestens einmal jährlich von einem anerkannten Errichter geprüft, gewartet und gegebenenfalls instand gesetzt werden. Die Wartung und Überprüfung der Anlage ist durch eine Prüfplakette an der RWA-Zentrale und im Betriebsbuch zu dokumentieren.
