3.4 Zuweisung der NV-Controller zu den Gebäudebereichen
Ein Gebäude ist in Lüftungszonen aufgeteilt. In den meisten Fällen stellt ein Raum eine Zone dar. Es gibt aber auch
Fälle mit größeren Bereichen in einem Gebäude, beispielsweise ein Großraumbüro oder eine Sporthalle, die in
unterschiedliche, logisch aufgeteilte Zonen unterteilt werden können. Der NVE regelt das Klima in jeder Zone,
unabhängig von den anderen Zonen.
Das Innenklima eines Bereichs wird über den NV-Controller geregelt. Wenn das NVE nur die Heizung in einer Zone
regelt, muss der entsprechende NV-Regler noch aktiv sein, um den Heizungsregler mit Sollwerten und aktuellen
Sensorwerten zu versorgen.
Wenn Sie die Steuerung auswählen möchten,
nach dem WWS 100-Sensor suchen, der in dieser Zone installiert ist. Die Steuerung, an der der Sensor angeschlossen

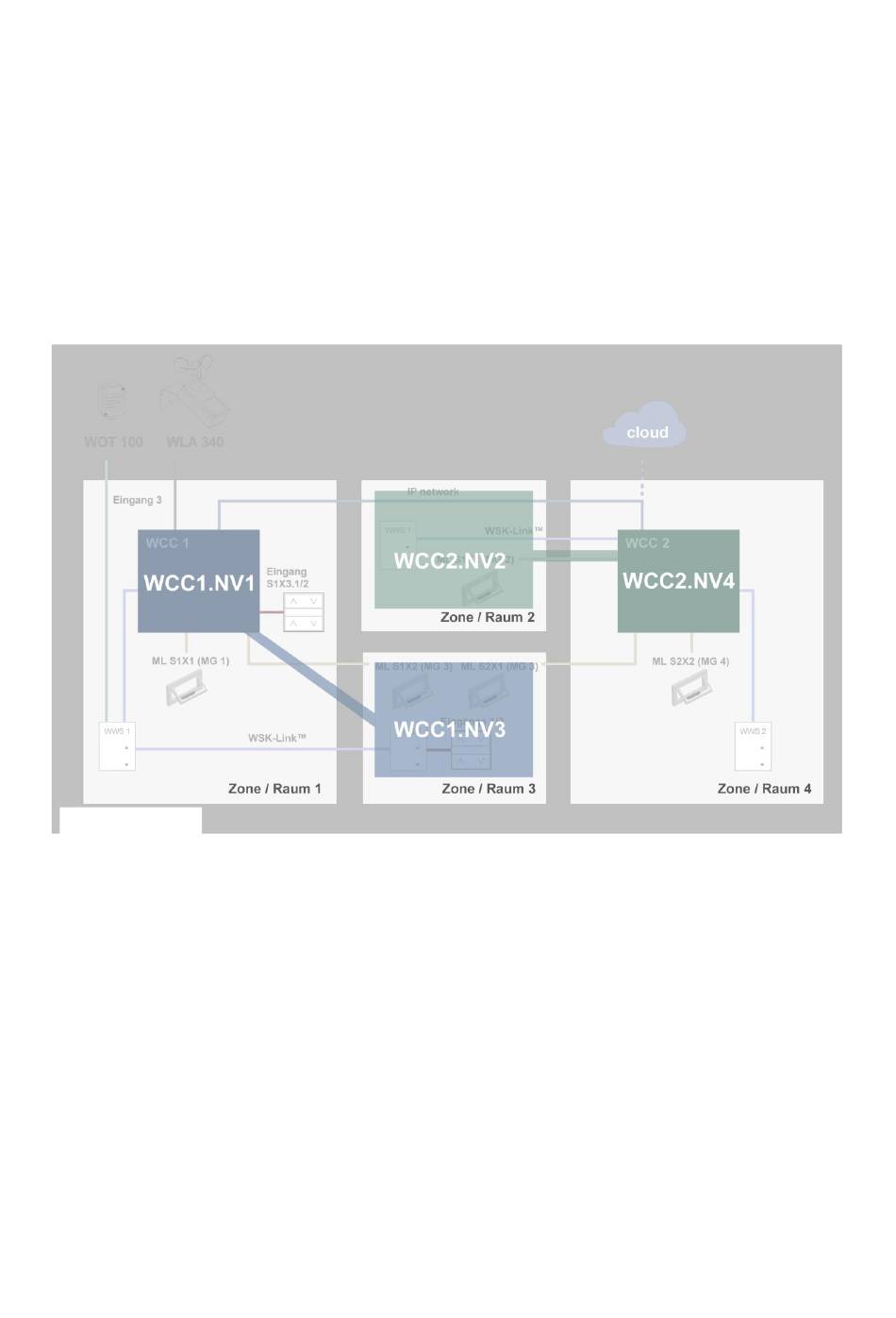

ist, ist diejenige, die den entsprechende NV-Controller der Zone betreibt. Abbildung 5 zeigt die Aufteilung der NV-
Controllers in die 4 Zonen unseres Beispielprojekts.
Abbildung 5
Im Beispielprojekt weisen wir WCC1.NV Controller1 (WCC1.NV1) der Zone 1 zu, da Sensor WCC1.WWS1 und Fenster
WCC1.S1X1 physisch an die WCC1 angeschlossen sind.
Wir weisen WCC1.NV Controller3 (WCC1.NV3) der Zone 3 zu, da Sensor WCC1.WWS2 und Fenstermotoren
WCC1.S1X2 physisch an die WCC1 angeschlossen sind.
Beachten Sie bitte, dass Zone 3 über einen weiteren Fenstermotor verfügt, der an die WCC2 angeschlossen ist. Um
dieses Fenster von WCC1.NV3 aus zu steuern, muss eine Master/Slave-Verbindung zwischen WCC1.MG3 und
WCC2.MG3 festgelegt werden.
Wir weisen WCC2.NV der Zone 2 zu, da Sensor WCC2.WWS1 und Fenstermotoren WCC2.S1X2 physisch an der
WCC2 angeschlossen sind.
Wir weisen WCC2.NV4 der Zone 4 zu, da Sensor WCC2.WWS2 und Fenstermotoren WCC2.S2X2 physisch an der
WCC2 angeschlossen sind.
Während der Planung der Anlage sollten die NV-Controller den Zonen zugewiesen werden, wenn entschieden wird,
welche Sensoren und Fenstermotoren an die einzelnen Steuerungen angeschlossen werden.
welche den NV-Controller einer bestimmten Zone betreibt, müssen Sie
