AMI pH-Redox
Installation

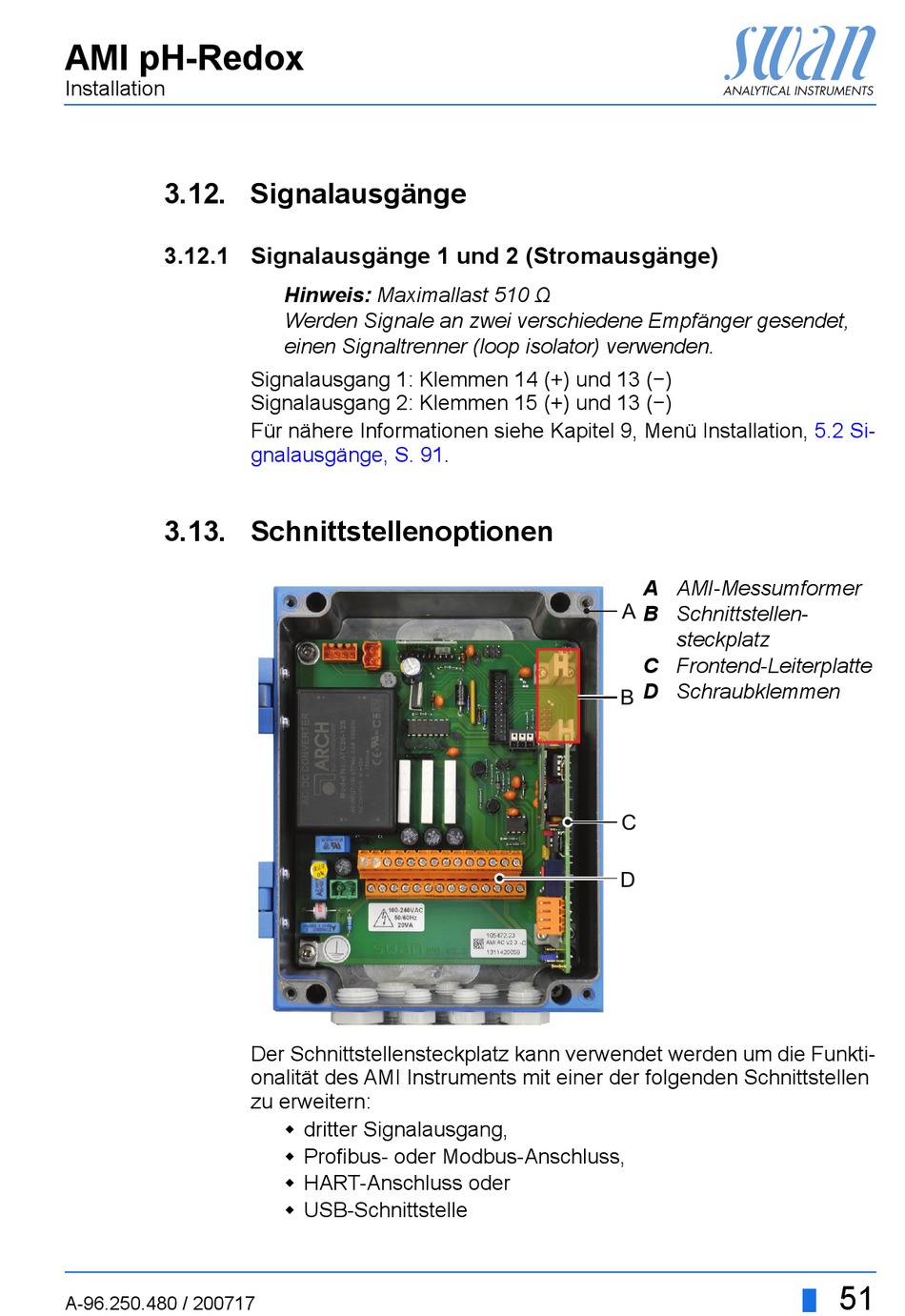

3.12. Signalausgänge
3.12.1 Signalausgänge 1 und 2 (Stromausgänge)
3.13. Schnittstellenoptionen
A-96.250.480 / 200717
Hinweis: Maximallast 510 Ω
Werden Signale an zwei verschiedene Empfänger gesendet,
einen Signaltrenner (loop isolator) verwenden.
Signalausgang 1: Klemmen 14 (+) und 13 (−)
Signalausgang 2: Klemmen 15 (+) und 13 (−)
Für nähere Informationen siehe Kapitel 9, Menü Installation,
gnalausgänge, S.
91.
Der Schnittstellensteckplatz kann verwendet werden um die Funkti-
onalität des AMI Instruments mit einer der folgenden Schnittstellen
zu erweitern:
dritter Signalausgang,
Profibus- oder Modbus-Anschluss,
HART-Anschluss oder
USB-Schnittstelle
A
AMI-Messumformer
B
Schnittstellen-
A
steckplatz
C
Frontend-Leiterplatte
D
Schraubklemmen
B
C
D
5.2 Si-
51
