AMI Powercon
Installation
3.8.
3.8.1
3.9.
34
Signalausgänge
Signalausgang 1 und 2 (Stromausgänge)
Hinweis: Maximallast 510 Ω
Werden Signale an zwei verschiedene Empfänger geschickt,
sollte ein Signaltrenner (Schleifenisolator) verwendet werden.
Signalausgang 1: Klemmen 14 (+) und 13 (-)
Signalausgang 2: Klemmen 15 (+) und 13 (-)
Für weitere Infos zur Programmierung siehe
S.
65, Menü «Installation».

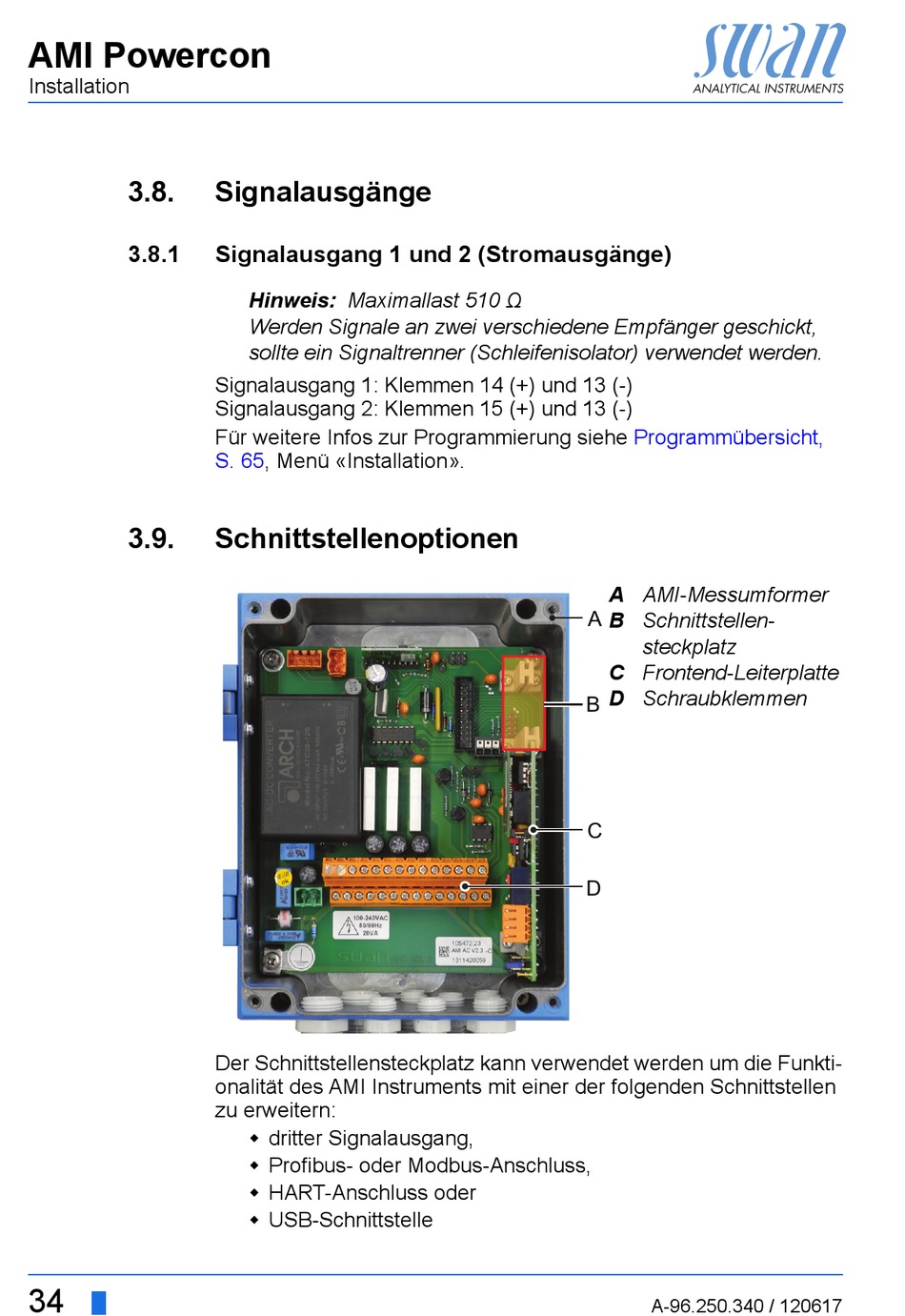

Schnittstellenoptionen
Der Schnittstellensteckplatz kann verwendet werden um die Funkti-
onalität des AMI Instruments mit einer der folgenden Schnittstellen
zu erweitern:
dritter Signalausgang,
Profibus- oder Modbus-Anschluss,
HART-Anschluss oder
USB-Schnittstelle
Programmübersicht,
A
AMI-Messumformer
B
Schnittstellen-
A
steckplatz
C
Frontend-Leiterplatte
D
Schraubklemmen
B
C
D
A-96.250.340 / 120617
