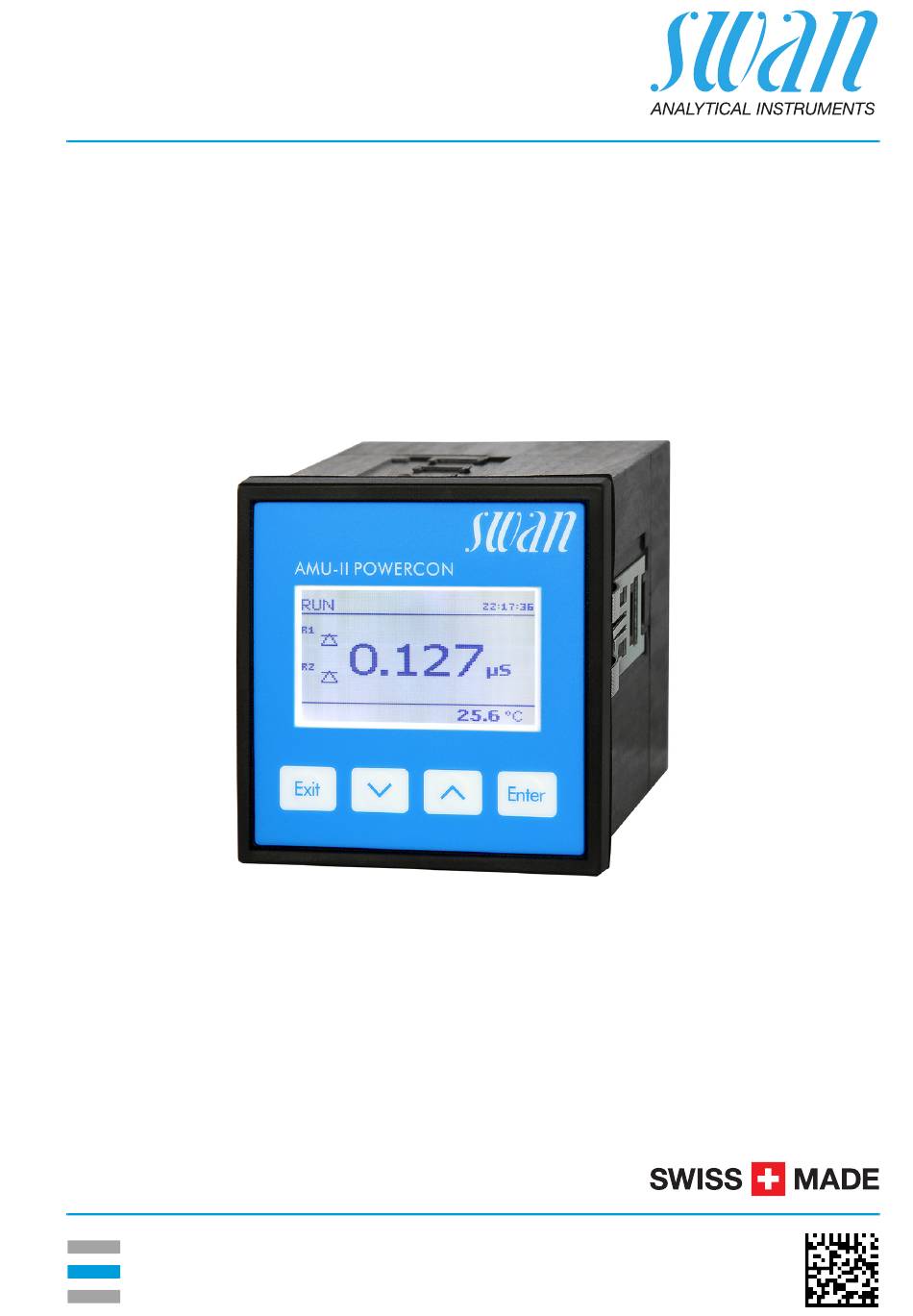

- Seite 1 A-96.150.330 / 131223 AMU-II Powercon Betriebsanleitung AMU-II Powercon...
- Seite 2 Hersteller: Swan Analytische Instrumente AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-Mail: support@swan.ch Dokumentstatus Betriebsanleitung AMU-II Powercon Titel: A-96.150.330 Revision Ausgabe Sept. 2021 Erste Ausgabe © 2021, Swan Analytische Instrumente AG, Schweiz, alle Rechte vorbehalten. Dieses Handbuch gilt für Firmware V1.00 und höher.
- Seite 3 2.2. Einzelkomponenten..........11 2.2.1 Messumformer AMU-II Powercon ....... . . 11 2.2.2 Swansensor UP-Con1000 .
- Seite 4 AMU-II Powercon Wartung............31 6.1.
- Seite 5 Zweck verwendet. Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Softwareprogrammen so- wie aller anwendbaren Sicherheitsvorschriften und -bestimmungen. Aufbewah- Die Betriebsanleitung für den AMU-II Powercon muss in der Nähe des Instruments aufbewahrt werden. rungsort Hand- buch Qualifizierung, Um das Instrument sicher zu installieren und zu betreiben, müssen...
- Seite 6 AMU-II Powercon Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalwörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt. Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz.
- Seite 7 AMU-II Powercon Sicherheitshinweise Warnsymbole Die Warnsymbole in dieser Betriebsanleitung haben die folgende Bedeutung: Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.150.330 / 131223...
- Seite 8 AMU-II Powercon Sicherheitshinweise 1.2. Allgemeine Sicherheitsbestimmungen Gesetzliche Der Benutzer ist für den ordnungsgemässen Betrieb verantwortlich. Alle Vorsichtsmassnahmen sind zu beachten, um einen sicheren Be- Anforderungen trieb des Instruments zu gewährleisten. Ersatzteile und Es dürfen ausschliesslich Ersatzteile und Einwegartikel von Swan verwendet werden.
- Seite 9 AMU-II Powercon Produktbeschreibung Produktbeschreibung 2.1. Beschreibung des Systems Anwendungs- Der AMU-II Powercon ist für die Messung der spezifischen oder der Säureleitfähigkeit in Reinstwasseranwendungen vorgesehen. bereich Der Messumformer kann mit einem Zwei-Elektroden-Leitfähigkeits- sensor mit integriertem Pt1000-Temperatursensor, z.B. Swansensor UP-Con1000, verwendet werden.
- Seite 10 AMU-II Powercon Produktbeschreibung Sammel- Zwei potenzialfreie Kontakte (ein Öffner und ein Schliesser). Zusam- menfassung von Störmeldungen für programmierbare Alarmwerte störkontakt und Instrumentenfehler. Schliesser: Geschlossen während Normalbetrieb, offen beim Auftreten von Fehlern und Stromausfall. Öffner: Offen während Normalbetrieb, geschlossen beim Auftreten von Fehlern und Stromausfall.
- Seite 11 AMU-II Powercon Produktbeschreibung 2.2. Einzelkomponenten 2.2.1 Messumformer AMU-II Powercon ® Allgemein Elektronikgehäuse: Noryl -Harz Schutzgrad: IP54 (Front) Umgebungstemperatur: -10 bis +50 °C Feuchtigkeit: 10 –90% rel., nicht kondensierend Anzeige: hintergrundbeleuchtetes LCD, 75 x 45 mm Dimensionen: 96 x 96 x 120 mm...
- Seite 12 Spezifikationen Messbereich: 0.055 μS/cm–30 mS/cm Genauigkeit (bei 25 °C) ±1% UP-Con1000 Messbereich und Genauigkeit gelten für die Kombination von Swansensor UP-Con1000 und AMU-II Powercon. Betriebsbedingungen: Dauertemperatur: 100 °C at 6.5 bar Maximaltemperatur: 120 °C at 6.5 bar Druck: max. 30 bar at 25 °C...
- Seite 13 AMU-II Powercon Produktbeschreibung 2.2.3 Durchflusszellen Es können folgende Durchflusszellen verwendet werden: Für einen Slot-Lock-Sensor: B-Flow UP-CON mit Slot-Lock Q-Flow L70 Slot-Lock QV-Flow UP-CON mit Slot-Lock CATCON+ SL Für einen Sensor mit 3/4” NPT-Gewinde: B-Flow L70 ...
- Seite 14 AMU-II Powercon Installation Installation 3.1. Montage des AMU-II-Messumformers Abmessungen 96.0 mm / 3.78" Messumformer 85.0 mm / 3.35" 78.0 mm / 3.07" A-96.150.330 / 131223...
- Seite 15 AMU-II Powercon Installation Abmessungen 92 mm / 3.62" Ausschnitt A-96.150.330 / 131223...
- Seite 16 AMU-II Powercon Installation 3.2. Elektrische Anschlüsse Anschlussdia- gramm VORSICHT Verwenden Sie nur die in diesem Diagramm dargestellten Klem- men und nur zum vorgesehenen Zweck. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigungen oder Verletzungen führen. A-96.150.330 / 131223...
- Seite 17 Brandschutzklasse FV1 entsprechen. Die Stromversorgung mit einem externen Schalter oder Unter- brecher muss. – sich nahe am Gerät befinden – für den Bediener leicht zugänglich sein – als Unterbrecher gekennzeichnet sein für AMU-II Powercon 3.4. Sensor Klemmen: siehe Anschlussdiagramm, S.
- Seite 18 AMU-II Powercon Installation 3.6. Schalteingang Hinweis: Nur potenzialfreie (trockene) Kontakte verwenden. Klemmen 16/8 Für Informationen zur Programmierung, siehe Programmliste und Erläuterungen, S. 51, Menü Installation. 3.7. Schaltkontakte 3.7.1 Sammelstörkontakt Hinweis: Maximalbelastung 100 mA/50 V Alarmausgang für Systemfehler. Für Informationen zu Fehlercodes, siehe Fehlerbehebung, S.
- Seite 19 AMU-II Powercon Installation 3.8. Signalausgänge 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω Werden Signale an zwei verschiedene Empfänger gesendet, einen Signaltrenner (loop isolator) verwenden. Signalausgang 1: Klemmen 12 (+) und 11 (-) Signalausgang 2: Klemmen 13 (+) und 11 (-) Für Informationen zur Programmierung siehe...
- Seite 20 AMU-II Powercon Installation 3.9. Schnittstellenoptionen Die Funktionalität des AMU-II Powercon kann mit einer der folgen- den Schnittstellenoptionen erweitert werden: RS485 mit Modbus- oder Profibus-Protokoll HART USB 3.9.1 Installation WARNUNG Gefahr eines Stromschlags Trennen Sie den AMU-II-Messumformer vor dem Öffnen des Gehäuses von der Stromversorgung.
- Seite 21 AMU-II Powercon Installation Bei der Installation einer Schnittstellenoption wie folgt vorgehen: 1 Die Stromversorgung ausschalten. 2 Die vier Schrauben auf der Rückseite des AMU-II Messumfor- mers lösen und die Rückwand entfernen. 3 Die Haupplatine [B] vollständig aus dem Gehäuse herausziehen.
- Seite 22 AMU-II Powercon Installation 3.9.2 USB-Option C USB-Stick Druckknopf Blaue LED Menüpunkt Ein Aufruf des Menüpunkts <Betrieb>/<USB Stick entfernen> führt folgende Aktionen durch: die Kalibrierhistorie und die Ereignishistorie werden auf den USB- Stick kopiert, die Loggerdatei wird abgeschlossen (beim nächsten Einstecken des USB-Sticks wird eine neue Datei erstellt), ...
- Seite 23 AMU-II Powercon Installation 3.9.3 RS485-Option Menüpunkte Nachdem die RS485-Option installiert wurde, wird der Menüpunkt <Installation>/<Schnittstelle> sichtbar. Wählen Sie Modbus RTU oder Profibus als Protokoll. Abschluss- Schieben Sie an der letzten RS485-Schnittstelle im Netzwerk den Schalter auf die Position "Ron", um den Abschlusswiderstand zu ak-...
- Seite 24 AMU-II Powercon Installation 3.10. RS232-Schnittstelle Die RS232-Schnittstelle befindet sich auf der Rückseite des AMU-II Messumformers. Verwenden Sie den bei Swan erhältlichen USB- RS232-Schnittstellenwandler. SwanTerminal Um die über die RS232-Schnittstelle zur Verfügung gestellten Funkti- onen zu nutzen, wird das Programm Programm SwanTerminal benö-...
- Seite 25 AMU-II Powercon Das Instrument einrichten Das Instrument einrichten 4.1. Probenfluss öffnen 1 Durchflussregulierventil öffnen. 2 System einschalten. 3 Durchfluss einstellen. 4.2. Programmierung Sensor- Alle Sensorparameter über Menü 5.1.2.1 <Installation>/<Sensoren>/ <Sensorparameter> konfigurieren: parameter Die Sensorcharakteristika sind auf dem Etikett des Sensors aufge- druckt.
- Seite 26 AMU-II Powercon Das Instrument einrichten Masseinheit Menü 5.1.1.2 <Masseinheit> gemäss Ihren Anforderungen einstellen: µS/cm µS/m Externe Alle Parameter für externe Geräte (Schnittstelle, Rekorder etc.) pro- grammieren. Siehe dazu Programmliste und Erläuterungen unter Geräte Signalausgänge, S. 55 4.2 Schaltausgänge, S.
- Seite 27 AMU-II Powercon Betrieb Betrieb 5.1. Tasten das Menü verlassen, den Befehl abbrechen (ohne Änderungen zu speichern) zur vorherigen Menüebene zurückkehren in einer Menüliste ABWÄRTS bewegen oder Werte verringern in einer Menüliste AUFWÄRTS bewegen oder Werte erhöhen zwischen Display1 und 2 hin und her wechseln ein ausgewähltes Untermenü...
- Seite 28 AMU-II Powercon Betrieb 5.2. Display 15:20:18 0.178 µS 9.5 l/h 21.8°C A RUN Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unter- brochen (zeigt Status der Signalausgänge). Fehler Fehler Schwerwiegender...
- Seite 29 AMU-II Powercon Betrieb 5.3. Aufbau der Software Main Menu Messages Diagnostics Maintenance Operation Installation Menü 1: Meldungen Messages Zeigt die aktuellen Fehler sowie ein Ereignisproto- Pending Errors koll (Zeit und Status von Ereignissen, die zu einem Message List früheren Zeitpunkt eingetreten sind) sowie War- tungsanfragen.
- Seite 30 AMU-II Powercon Betrieb 5.4. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken.
- Seite 31 AMU-II Powercon Wartung Wartung 6.1. Wartungsplan Probenfluss kontrollieren Monatlich Kationentauscherharz prüfen (falls zutreffend). Ist dieses verbraucht, nimmt es eine rote/ orange Farbe an. Leitfähigkeitssensor reinigen. Falls nötig Den Einlassfilter des Kationentauschers ersetzen (falls zutreffend). Reagenz- Eine 1-Liter-Harzflasche von Swan reicht bei Verwendung von 1 ppm Alkalisierungsmittel (pH 9.4):...
- Seite 32 AMU-II Powercon Wartung 6.3. Den Sensor warten Blindstopfen Sicherungsstift verriegelt Sicherungsschraube festgezogen Durchflusszelle Ausrichtungsmarkierungen Leitfähigkeitssensor Sicherungsstift entriegelt Sicherungsschraube gelöst 6.3.1 Den Sensor aus der Durchflusszelle ausbauen So entfernen Sie den Sensor aus der Durchflusszelle: 1 Sicherungsstift [G] nach unten drücken.
- Seite 33 AMU-II Powercon Wartung 6.4. Den Ionentauscher wechseln Ist das Harz des Ionentauschers verbraucht, ändert es seine Farbe von dunkelviolett in braun. Das Harz wechseln, wenn sich die Farbe ändert und/oder die Kationenleitfähigkeit über den Normalwert steigt. Bei einer Konzentration von 1 ppm Alkalisierungsmittel reicht eine Harzfüllung bei einem Probenfluss von 10 bzw.
- Seite 34 AMU-II Powercon Wartung Betriebszeit 1 Liter Swan-Harz Diese Grafik zeigt die durchschnittliche Verbrauchszeit (Probenfluss 6 l/h), die vom Bediener verifiziert werden muss. Days 10.0 10.2 Kationenleitfähigkeit. Betriebstage für 1 l Kationentauscherharz mit einer Kapazität von 1,8 eq/l. Durchflussrate 6 l/h Alkalisierung mit Ammoniak (abzüglich einer Sicherheitsmarge von 15%).
- Seite 35 AMU-II Powercon Wartung 6.5. Den Einlassfilter wechseln Der im Halter [B] installierte Einlassfilter des Kationentauschers ver- hindert das Einfliessen des Harzes in die Durchflusszelle. Flaschenhalter Einlassfilterhalter Inbusschrauben Einlassfilter 1 Probenfluss unterbrechen. 2 Vor dem Abnehmen die Kationentauscherflasche [E] leicht drücken.
- Seite 36 AMU-II Powercon Wartung 6.6. Kalibrierung Eine Kalibrierung wird notwendig, wenn die Zellkonstante unbekannt ist. Um eine Kalibrierung durchzuführen wie folgt vorgehen: 1 Den Probenfluss stoppen. 2 Zum Menu <Wartung>/< Kalibrierung> navigieren. 3 [Enter] drücken und den Anweisungen am Display folgen.
- Seite 37 AMU-II Powercon Wartung Hinweis: Der Temperaturalgorithmus der Kalibrierungslösung von 1,413 mS/cm bei 25 °C ist im AMU-II Powercon- Messumformer gespeichert. Wenn die Kalibrierungslösung eine Temperatur zwischen 5 °C und 50 °C und der eingebaute Temperatursensor nach mindestens 5 Minuten die gleiche Temperatur wie die Lösung aufweist, war die Kalibrierung...
- Seite 38 AMU-II Powercon Wartung Limiten und Intervalle: Max. Abweichung Max. Abweichung Mindest- Qualitätsstufe Temperatur [°C] Messergebnis [%] Wartungsintervall 0: Aus 0,5 °C 1: Trend Jährlich 0,4 °C 2: Standard Vierteljährlich 0,3 °C 3: Kritisch Monatlich 0–2°C 0–20% 4: Benutzer Jährlich, viertel- jährlich, monatlich...
- Seite 39 AMU-II Powercon Wartung 6.7.2 Vorabtest AMI Inspector Conductivity – Zertifikat prüfen; darf nicht älter als 1 Jahr sein – Batterie prüfen; die Batterie sollte vollständig geladen sein. Auf dem Display angezeigte verbleibende Mindest- Betriebszeit: 20 Stunden – Temperaturkompensation deaktivieren (auf „Keine“...
- Seite 40 AMU-II Powercon Wartung Beispiel Die folgende Abbildung zeigt beispielhaft den Anschluss des Refe- renzinstruments an den Prozessmonitor über ein T-Stück. Durchflusszelle des Online- Probeneinlässe mit T-Stück Instruments Probenauslässe AMI Inspector Conductivity Durchflusszelle des Referenzinstruments 1 Probenfluss zu der Online-Durchflusszelle durch Schliessen des entsprechenden Ventils stoppen.
- Seite 41 AMU-II Powercon Wartung 6.7.4 Eine Vergleichsmessung durchführen 1 Zum Menu <Wartung>/<Qualitätssicherung> navigieren. 2 Dem Dialog am Display folgen. 3 Vorbereitungen für Vorabtest Quality Assurance 3.4.5 durchführen und die Instrumente an- - carry out preparations schliessen. - install Inspector Den Probenfluss mit dem entspre- - sample flow to 10 l/h chenden Ventil auf 10 l/h regeln.
- Seite 42 AMU-II Powercon Wartung 6.8. Längere Betriebsunterbrechungen 1 Das Instrument vom Netz trennen. 2 Den Probenfluss unterbrechen. 3 Die Kationentauscherflasche leicht drücken. Dadurch wird vermieden, dass beim Abnehmen Wasser verschüttet wird. 4 Die Kationentauscherflasche mit dem verbrauchten Harz ab- schrauben und vorsichtig abnehmen.
- Seite 43 AMU-II Powercon Fehlerbehebung Fehlerbehebung Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein pro- grammierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch.
- Seite 44 AMU-II Powercon Fehlerbehebung Fehler Beschreibung Korrekturmassnahmen – Prozess überprüfen E001 Leitf. Alarm hoch – Programmierte Werte überprüfen siehe 5.3.1.1, S. 60 – Prozess überprüfen E002 Leitf. Alarm tief – Programmierte Werte überprüfen siehe 5.3.1.1, S. 60 – Prozess überprüfen E007 Probentemp.
- Seite 45 AMU-II Powercon Fehlerbehebung Fehler Beschreibung Korrekturmassnahmen – Siehe Menu 5.3.4, S. 64 ob Störung auf ja E024 Schalteingang aktiv programmiert ist – Service anrufen E026 IC LM75 – Service anrufen E030 EEProm Frontend – Service anrufen E031 Cal. Recout – Service anrufen...
- Seite 46 AMU-II Powercon Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, S. Menü 1 Meldungen informiert über anstehende Fehler und War- tungsaufgaben und zeigt die Fehlerhistorie. Passwortschutz mög- lich. Es können keine Einstellungen geändert werden.
- Seite 47 AMU-II Powercon Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation Bezeichnung AMU-II Powercon *Menünummern 2.1* Version V1.00-06/21 Werksprüfung 2.1.3.1* Instrument 2.1.3* Hauptplatine Front-End Betriebszeit 2.1.4.1* Jahre, Tage, Stunden, Minuten, Sekunden 2.1.4* Sensoren Leitf. Sensor Messwert 2.2* 2.2.1* Rohwert Zellkonstante Kal. History 2.2.1.5.1*...
- Seite 48 AMU-II Powercon Programmübersicht 8.3. Wartung (Hauptmenü 3) Kalibrierung Anweisungen befolgen 3.1.5* *Menünummern 3.1* Simulation 3.3.1* Sammelstörkontakt 3.2* 3.3.2* Schaltausgang 1 3.3.3* Schaltausgang 2 3.3.4* Signalausgang 1 Signalausgang 2 3.3.5* Uhr stellen (Datum), (Uhrzeit) 3.4* 8.4. Betrieb (Hauptmenü 4) Sensoren Filterzeitkonstante 4.1.1*...
- Seite 49 AMU-II Powercon Programmübersicht 8.5. Installation (Hauptmenü 5) Sensoren Durchfluss *Menünummern Keine 5.1* 5.1.1* Q-Flow Sensorparameter 5.1.2.1* Zellkonstante 5.1.2* 5.1.2.2* Temp. Korr. 5.1.2.3* Kabellänge 5.1.2.4 Masseinheit Temp. Komp. Komp. Keine 5.1.3* 5.1.3.1* Koeffizient Neutrale Salze Reinstwasser Starke Säuren Starke Basen Ammoniak, Eth.am.
- Seite 50 AMU-II Powercon Programmübersicht Schaltausgang 1/2 5.3.2.1/ 5.3.3.1* *Menünummern Funktion 5.3.2 /5.3.3* 5.3.2.20/ 5.3.3.20* Parameter 5.3.2.300 / 5.3.3.301* Sollwert Hysterese 5.3.2.400 / 5.3.3.401* 5.3.2.50/ 5.3.3.50* Verzögerung Schalteingang 5.3.4.1* Aktiv 5.3.4* 5.3.4.2* Signalausgänge 5.3.4.3* Ausgänge/Regler Fehler 5.3.4.4* 5.3.4.5* Verzögerung Verschiedenes 5.4.1* Sprache 5.4*...
- Seite 51 AMU-II Powercon Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Anliegende Fehler 1.1.5 Bietet eine Liste mit aktuellen Fehlern und Statuszuständen (aktiv, bestätigt). Wird ein aktiver Fehler bestätigt, wird der Sammelstörkon- takt wieder aktiviert. Wird ein Fehler gelöscht, wird er in die Mel- dungs-Liste verschoben.
- Seite 52 AMU-II Powercon Programmliste und Erläuterungen 2.2.2 Verschiedenes: 2.2.2.1 Gehäusetemp.: aktuelle Temperatur in °C innerhalb des Messumformers. 2.3 Probe 2.3.1 ID Probe: zeigt die zugewiesene Probenidentifikation. Diese wird vom Bediener zur Kennzeichnung des Standorts der Probe fest- gelegt. Temperatur: zeigt die aktuelle Probentemperatur in °C.
- Seite 53 AMU-II Powercon Programmliste und Erläuterungen Der Wert wird mit Hilfe des Schalt-/Signalausgangs simuliert. aktiv oder inaktiv Sammelstörkontakt: Schaltausgang 1 und 2: aktiv oder inaktiv simulierte Stromstärke in mA Signalausgang 1 und 2: Werden 20 min lang keine Tasten gedrückt, schaltet das Instrument wieder in den Normalmodus.
- Seite 54 AMU-II Powercon Programmliste und Erläuterungen 4.3.1 Logintervall: Passendes Logintervall auswählen. In der Tabelle unten erhalten Sie Angaben zur maximalen Protokolldauer. Ist der Logpuf- fer voll, wird der älteste Datensatz gelöscht, um Platz für den neu- esten zu schaffen (Zirkularpuffer). Intervall...
- Seite 55 AMU-II Powercon Programmliste und Erläuterungen 5.1.4 Qualitätssicherung: 5.1.4.1 Qualitätsstufe: Stufe entsprechend den Anforderungen einstellen. 0: Aus; Qualitätssicherung deaktiviert 1: Trend 2: Standard 3: Kritisch 4: Benutzer Benutzerspezifische Grenzwerte in Menu 5.1.4.2 – 5.1.4.4 editieren 5.2 Signalausgänge Hinweis: Die Navigation in den Menüs <Signalausgang 1>...
- Seite 56 AMU-II Powercon Programmliste und Erläuterungen 5.2.1.3 Funktion: Legen Sie fest, ob der Signalausgang zur Übertragung von Prozesswerten oder zur Ansteuerung von Reglereinheiten verwen- det wird. Verfügbar sind: linear, bilinear oder logarithmisch für Prozesswerte. Siehe Als Prozesswerte, S. 56 Regler auf-/abwärts für die Controller.
- Seite 57 AMU-II Powercon Programmliste und Erläuterungen 5.2.1.40 Skalierung: Anfangs- und Endpunkt (hoher/niedriger Bereich) der li- nearen bzw. logarithmischen Skala und dazu den Mittelpunkt der bili- nearen Skala eingeben. Parameter Leitfähigkeit 5.2.1.40.10 Bereich tief: 0 µS–300 mS 5.2.1.40.20 Bereich hoch: 0 µS–300 mS Parameter Temperatur 5.2.1.40.11...
- Seite 58 AMU-II Powercon Programmliste und Erläuterungen Als Steuer- Signalausgänge können zur Ansteuerung von Reglereinheiten ver- wendet werden. Wir unterscheiden dabei zwischen unterschiedli- ausgang chen Typen: P-Controller: Die Controller-Aktion ist proportional zur Abwei- chung vom Sollwert. Der Controller wird durch das P-Band ge- kennzeichnet.
- Seite 59 AMU-II Powercon Programmliste und Erläuterungen Näheres zum Anschliessen und Programmieren findet sich im Hand- buch zur jeweiligen Steuereinheit. Regler auf-/abwärts wählen. Regler aufwärts, Regler abwärts Sollwert: benutzerdefinierter Prozesswert für den ausgewählten Pa- rameter. P-Band: Bereich unterhalb (Aufwärtsregler) oder oberhalb (Abwärts- regler) des Sollwerts, wobei die Dosierungsintensität von 100 bis auf...
- Seite 60 AMU-II Powercon Programmliste und Erläuterungen 5.3 Schaltkontakte 5.3.1 Sammelstörkontakt: Der Sammelstörkontakt wird als kumulativer Fehlerindikator verwendet. Unter normalen Betriebsbedingungen ist der Kontakt aktiviert. Der Kontakt wird unter folgenden Bedingungen deaktiviert: Stromausfall Feststellung von Systemfehlern wie defekte Sensoren oder elektronische Teile ...
- Seite 61 AMU-II Powercon Programmliste und Erläuterungen 5.3.1.2 Probenfluss: Probenfluss für die Alarmauslösung programmieren. 5.3.1.2.1 Durchflussalarm: Programmieren Sie, ob der Sammelstörkontakt bei einem Durchflussalarm aktiviert werden soll. Wählen Sie «Ja» oder «Nein». Der Durchflussalarm wird immer auf dem Display und in der Liste aktueller Fehler angezeigt bzw.
- Seite 62 AMU-II Powercon Programmliste und Erläuterungen 1 Zunächst eine der folgenden Funktionen wählen: – Oberer/unterer Grenzwert – Regler, Regler auf./abw. – Zeitschaltuhr oder – Feldbus 2 Geben Sie dann die erforderlichen Daten je nach gewählter Funktion ein. Diese Werte können auch über Menü...
- Seite 63 AMU-II Powercon Programmliste und Erläuterungen 5.3.2.22 Parameter: Wählen Sie einen der folgenden Prozesswerte. Leitfähigkeit Temperatur Probenfluss Leitf. uc 5.3.2.32 Einstellungen: das jeweilige Stellglied wählen: Zeitproportional Frequenz Stellmotor 5.3.2.32.1 Stellglied = Zeitproportional Beispiele für Messgeräte, die zeitproportional angesteuert werden: Magnetventile, Schlauchpumpen.
- Seite 64 AMU-II Powercon Programmliste und Erläuterungen 5.3.2.32.4 Regelparameter Bereich für jeden Parameter wie unter 5.2.1.43, S. 5.3.2.1 Funktion = Timer Der Schaltausgang wird wiederholt in Abhängigkeit vom program- mierten Zeitplan aktiviert. 5.3.2.24 Betriebsart: verfügbar sind Intervall, Täglich und Wöchentlich. 5.3.2.340 Intervall/Startzeit/Kalender: abhängig von den Optionen der Be- triebsart.
- Seite 65 AMU-II Powercon Programmliste und Erläuterungen 5.3.4.2 Signalausgänge: Wählen Sie den Betriebsmodus der Signalausgän- ge bei aktivem Schaltkontakt: Fortfahren: Die Signalausgänge geben den Messwert aus. Halten: Die Signalausgänge geben den letzten gültigen Messwert aus. Die Messung wird unterbrochen. Es werden nur schwerwiegende Fehler angezeigt.
- Seite 66 AMU-II Powercon Programmliste und Erläuterungen 5.4.3 Firmware laden: Die Aktualisierung der Firmware sollte nur von geschulten Servicemitarbeitern durchgeführt werden. Zugriff: Legen Sie ein Passwort fest, das nicht «0000» ist, um den 5.4.4 unberechtigten Zugriff auf die Menüs «Meldungen», «Wartung», «Betrieb» und «Installation» zu verhindern.
- Seite 67 AMU-II Powercon Werkseinstellungen Werkseinstellungen Betrieb: Sensoren: Filterzeitkonst.:................10 s Haltezeit n. Kal.:................. 300 s Schaltkontakte Sammelstörkontakt ..........wie in Installation Schaltausgang 1/2 ..........wie in Installation Schalteingang ............wie in Installation Logger Logintervall: ................30 min Logger löschen: ................nein Installation: Sensoren Durchfluss:................Keiner Sensorparameter;...
- Seite 68 AMU-II Powercon Werkseinstellungen Alarm hoch: ................160 °C Alarm tief: ..................0 °C Gehäusetemp. hoch: ..............65 °C Gehäusetemp. tief: ..............0 °C Schaltausgang Funktion:................Ob. GW. Parameter:............... Leitfähigkeit sollwert: ..................30 mS Hysterese: ................. 10 µS Verzögerung: ................30 s Wenn Funktion = Control Aufw. oder Abw. Regler: Parameter:..............
- Seite 69 AMU-II Powercon Werkseinstellungen Schalteingang: Aktiv ...............wenn geschlossen Signalausgänge ................ halten Ausgänge /Regler ................. aus Störung ..................nein Verzögerung ................10 s Diverses Sprache: ................Englisch Werkeinstellung: ................nein Firmware Laden:................nein Passwort: ..........für alle Betriebsarten 0000 ID Probe:................- - - - - - - -...
- Seite 70 AMU-II Powercon Notizen Notizen A-96.150.330 / 131223...
- Seite 71 AMU-II Powercon Notizen A-96.150.330 / 131223...
- Seite 72 A-96.150.330 / 131223 Swan-Produkte - Analytische Instrumente für: Swan ist weltweit durch Tochtergesellschaften und Distributoren vertreten und kooperiert mit unabhängigen Vertriebspartnern auf der ganzen Welt. Für Kontaktangaben den QR-Code scannen. Swan Analytical Instruments ∙ CH-8340 Hinwil www.swan.ch ∙ swan@swan.ch AMU-II Powercon...
