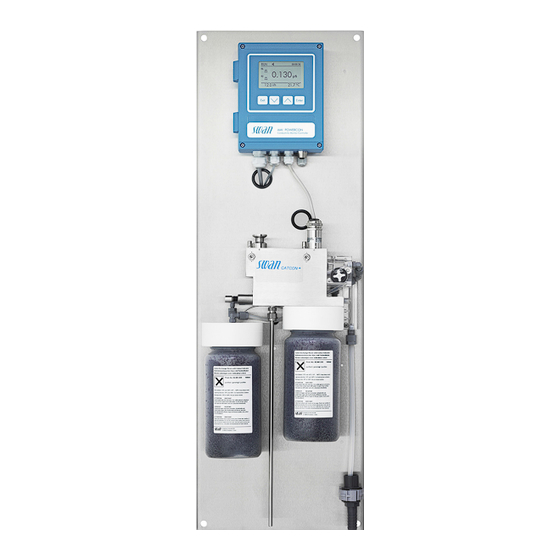

Swan Analytical Instruments AMI Powercon Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
AMI Powercon
Version 6.20 und höher
A-96.250.340 / 120617

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Swan Analytical Instruments AMI Powercon

Inhaltszusammenfassung für Swan Analytical Instruments AMI Powercon

  • Seite 1 AMI Powercon Version 6.20 und höher A-96.250.340 / 120617...
  • Seite 2 Kontaktieren Sie für technische Fragen die nächste SWAN Vertretung oder direkt den Hersteller: SWAN ANALYTISCHE INSTRUMENTE AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-mail: support@swan.ch Dokumentstatus Monitor AMI Powercon Betriebsanleitung Titel: A-96.250.340 Revision Ausgabe Mai 2007 Erstausgabe Juli 2010 Aktualisiert auf Firmwareversion 4.40 April 2013 Aktualisiert auf Firmwareversion 5.30.

  • Seite 3: Inhaltsverzeichnis

    Monitor AMI Powercon Specific ......2.3.2 Monitor AMI Powercon Acid ......2.3.3 Monitor AMI Powercon Acid Prerinse .
  • Seite 4 AMI Powercon Das Instrument einrichten ......4.1. Probenfluss öffnen ........
  • Seite 5 AMI Powercon 2 Diagnose ......... .

  • Seite 6: Sicherheitshinweise

    Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Softwareprogrammen sowie aller anwendbaren Sicherheitsvorschriften und -bestimmun- gen. Aufbewah- Die Betriebsanleitung für das AMI Powercon muss in der Nähe des Instruments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren, müssen Sie: Schulung ...

  • Seite 7: Warnhinweise

    AMI Powercon Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalewörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt.  Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz.

  • Seite 8: Allgemeine Sicherheitsbestimmungen

    AMI Powercon Sicherheitshinweise Warnsymbole Die Bedeutung der Warnsymbole in dieser Betriebsanleitung. Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein 1.2. Allgemeine Sicherheitsbestimmungen Gesetzliche Der Benutzer ist für den ordnungsgemässen Betrieb verantwortlich. Alle Vorsichtsmassnahmen sind zu beachten, um einen sicheren Anforderungen Betrieb des Instruments zu gewährleisten.
  • Seite 9 AMI Powercon Sicherheitshinweise WARNUNG Gefährliche elektrische Spannung Ist der ordnungsgemässe Betrieb nicht mehr möglich, trennen Sie das Instrument von der Stromversorgung und ergreifen die erforderlichen Massnahmen, um einen versehentlichen Betrieb zu verhindern.  Zum Schutz vor elektrischen Schlägen immer sicherstellen, dass der Erdleiter angeschlossen ist.

  • Seite 10: Produktbeschreibung

    Dampfkreisläufen ausgelegt. Mit AMI Powercon Specific lässt sich die spezifische (Gesamt-) Leitfähigkeit der Probe bestimmen. Mit AMI Powercon Acid lässt sich die Säure- (Kationen-) leitfähig- keit der Probe bestimmen. Im Lieferumfang ist dazu eine Kationen- tauscherflasche enthalten. Der Messumformer kann mit einem 2-Elektroden-Leitfähigkeits- sensor mit integriertem Pt1000-Temperaturfühler, wie z.
  • Seite 11 AMI Powercon Produktbeschreibung Signal- Zwei programmierbare Signalausgänge für Messwerte (frei skalier- bar, linear, bilinear oder logarithmisch) oder als Steuerausgang mit ausgänge programmierbaren Steuerparametern. Stromschleife: 0/4–20 mA Maximallast: 510 Ω Dritter Signalausgang als Option erhältlich. Der dritte Signalaus- gang kann als Stromquelle oder als Stromsenke verwendet werden (über einen Schalter auswählbar).
  • Seite 12 Die Leitfähgikeit aller Ionen der Probe, namentlich des Alkalisie- rungsmittels. Verunreinigungen werden vom Alkalisierungsmittel Leitfähigkeit maskiert. Kationenleit- Gilt nur für AMI Powercon Acid. fähigkeit (Säu- Das Alkalisierungsmittel wird in der Kationensäule entfernt. Alle Ka- releitfähigkeit) tionen werden gegen H+ ausgetauscht, alle anionischen Verunrei- nigungen (Ionen mit negativer Ladung) durchwandern die Säule...
  • Seite 13 AMI Powercon Produktbeschreibung Fluidik Die Durchflusszelle (QV-Flow) besteht aus dem Durchflusszellen- block [B], dem Durchflussmesser [C] und dem Durchflussregulier- AMI Powercon ventil [E]. Specific Der Leitfähigkeitssensor [A] mit integriertem Temperatursensor wird in den Durchflusszellenblock [B] geschraubt. Die Probe fliesst durch den Probeneinlass [F] und das Durchfluss- regulierventil [E], mit dem die Durchflussmenge eingestellt werden kann, in den Durchflusszellenblock [B], wo die Leitfähigkeit der Pro-...
  • Seite 14 Die Temperatur wird mit dem im Leitfähigkeitssensor integrierten Temperatursensor gemessen. Vorspüloption Der AMI Powercon Acid mit Vorspüloption ermöglicht einen schnel- len Wechsel des Kationentauschers, da das Harz vorgespült ist. Beim vorspülen werden störende Verunreinigungen aus dem Harz entfernt, die inkorrekte Messungen verursachen könnten. Die zwei Harzflaschen werden über zwei kleine, an den Probensammler [J]...
  • Seite 15 AMI Powercon Produktbeschreibung Fluidik mit Vorspüloption Blindstopfen Durchflussmesser Durchflusszellenblock Probensammler Durchflussregulierventil Entlüftungsschlauch Vorspüleinlass Kationentauscherflasche Vorspülauslass Entlüftungsschlauch der Vorgespülte Kationen- vorgespülten Flasche tauscherflasche Kationentauscherflasche Probeneinlass Probenauslass Leitfähigkeitssensor A-96.250.340 / 120617...

  • Seite 16: Instrumentenspezifikation

    AMI Powercon Produktbeschreibung 2.2. Instrumentenspezifikation Stromver- Spannung: 100–240 VAC (± 10%) sorgung 50/60 Hz (± 5%) oder 24 VDC (± 10%) Leistungsaufnahme: max. 30 VA Proben- Durchflussrate: 5–20 l/h anforderungen Temperatur: bis 50 °C Einlassdruck: bis zu 2 bar Auslassdruck:...
  • Seite 17 AMI Powercon Produktbeschreibung Abmessungen Montageplatte: Edelstahl Abmessungen: 850 x 280 x 200 mm Schrauben: 8 mm Durchmesser Gewicht: 12 kg 280 mm/ 11” 254 mm/ 10” AMI Deltacon Power 8- 1 / 8 A-96.250.340 / 120617...

  • Seite 18: Übersicht Über Das Instrument

    AMI Powercon Produktbeschreibung 2.3. Übersicht über das Instrument 2.3.1 Monitor AMI Powercon Specific Dieser Monitor ist für Messungen der spezifischen (Gesamt-) Leitfähigkeit von Speisewasser, Dampf und Kondensat ausgelegt. Montageplatte Durchflusssensor Messumformer Durchflussregulierventil Slot-Lock-Leitfähigkeits- Probeneinlass sensor Probenauslass Durchflusszelle A-96.250.340 / 120617...

  • Seite 19: Monitor Ami Powercon Acid

    AMI Powercon Produktbeschreibung 2.3.2 Monitor AMI Powercon Acid Dieser Monitor ist für Messungen der Säure- (Kationen-)leitfähig- keit von Speisewasser, Dampf und Kondensat ausgelegt. Montageplatte Durchflussregulierventil Messumformer Probeneinlass Blindstopfen Kationentauscher Sensor Kationenleitfähigkeit Probenauslass Durchflusszelle Ablasstrichter Durchflussmesser A-96.250.340 / 120617...

  • Seite 20: Monitor Ami Powercon Acid Prerinse

    Vorgespülte Kationentauscherflasche Probeneinlass Ablasstrichter Der AMI Powercon mit Pre-Rinse-Option ermöglicht einen schnel- len Wechsel des Kationentauschers, da das Harz vorgespült (pre- rinsed) ist. Beim Pre-Rinsing werden störende Verunreinigungen aus dem Harz entfernt, die inkorrekte Messungen verursachen könnten. Die zwei Harzflaschen werden über zwei kleine, an den Probensammler [H] angeschlossene Röhrchen entlüftet.

  • Seite 21: Einzelkomponenten

    AMI Powercon Produktbeschreibung 2.4. Einzelkomponenten 2.4.1 AMI Powercon-Messumformer Elektronischer Messumformer und Regler für Leitfähigkeitsmes- sungen. 18.5 Abmessungen Breite: 140 mm Höhe: 180 mm Tiefe: 70 mm Gewicht: 1.5 kg Spezifika- Elektronikgehäuse: Aluminium-Druckguss tionen Schutzgrad: IP 66/NEMA 4X Display: hintergrundbeleuchtetes LCD 75x45 mm Elektrische Anschlüsse:...

  • Seite 22: Swansensor Up-Con1000

    AMI Powercon Produktbeschreibung 2.4.2 Swansensor UP-Con1000 Der Swansensor UP-Con1000 ist ein 2-Elektroden-Leitfähigkeits- sensor zur kontinuierlichen Messung der spezifischen und Säure- leitfähigkeit mittels integriertem Temperaturfühler. Ø 30 Ø 12.7 Ø 24 ” NPT Spezifika- Messbereich: 0.055–1000 μS/cm tionen Dauertemperatur: 100 °C bei 6.5 bar Maximaltemperatur: 120 °C bei 6.5 bar...

  • Seite 23: Durchflusszellen

    AMI Powercon Produktbeschreibung 2.4.3 Durchflusszellen Es können folgende Durchflusszellen verwendet werden: Slot-Lock-Sensor:  B-Flow UP-Con-SL  Q-Flow UP-Con-SL mit integriertem Durchflusssensor  QV-Flow UP-Con-SL mit integriertem Durchflusssensor und Durchflussregulierventil  Catconplus-SL mit integriertem Kationentauscher und Durch- flussregulierventil Für UP-Con1000 Sensoren mit 3/4"-NPT-Gewinde: ...

  • Seite 24: Installation

    Anschlussdiagramm, S. 29). Anschlüsse  Netzkabel anschliessen; Gerät noch NICHT einschalten! Kationen- Gilt nur für AMI Powercon Acid! tauscher  Die Kationentauscherflasche mit hochreinem Wasser füllen.  Leere Flasche abnehmen und Kationentauscherflasche anschliessen.  Bei Vorspüloption eine Kationentauscherflasche an den zweiten Flansch anschliessen.

  • Seite 25: Die Instrumententafel Montieren

    AMI Powercon Installation 3.2. Die Instrumententafel montieren Der erste Teil dieses Kapitels erläutert die Vorbereitung und Plat- zierung des Systems für den Gebrauch.  Das Instrument darf nur von geschultem Personal installiert werden.  Instrument in vertikaler Ausrichtung montieren.  Zur einfacheren Bedienung das Instrument so anbringen, dass sich die Anzeige auf Augenhöhe befindet.

  • Seite 26: Probenein- Und -Auslassleitung Anschliessen

    AMI Powercon Installation 3.3. Probenein- und -auslassleitung anschliessen 3.3.1 Swagelok-Edelstahlarmatur am Probeneinlass Vorbereitung Rohr ablängen und entgraten. Es sollte auf einer Länge von 1,5 x Rohrdurchmesser vom Ende gerade und frei von Beschädi- gungen sein. Bei der Montage/Neumontage von grösseren Anschlussstutzen (Gewinde, Klemmring) sollte mit Schmieröl, MoS2, Teflon etc.

  • Seite 27: Fep-Schlauch Am Probenauslass

    Schlauch an die Serto-Winkelverschraubung anschliessen und mit einem druckfreien Abfluss mit ausreichender Kapazität verbinden. Maximale Schlauchlänge 1,5 m. Keine längeren Schläuche ver- wenden. 20x15 mm Schlauch am Ablasstrichter für AMI Powercon Acid Ablasstrichter Schlauchtülle 1/2 Zoll 20 x 15 mm Schlauch Den 20x15 mm Schlauch [C] an die Schlauchtülle [B] anschliessen...

  • Seite 28: Installation Des Kationentauschers

    AMI Powercon Installation 3.4. Installation des Kationentauschers Kationentau- Die Flasche mit dem Kationentauscher wird mitgeliefert, ist jedoch noch nicht in der Durchflusszelle installiert. Zum Transport wurde scherflasche eine leere Flasche montiert. Durchflusszelle Flaschenhalterung Kationentauscherflasche Einlassfilterhalter Leere Flasche Kationentau- Die Harzflasche wie folgt installieren:...

  • Seite 29: Elektrische Anschlüsse

    AMI Powercon Installation 3.5. Elektrische Anschlüsse WARNUNG Elektrische Gefährdung.  Schalten Sie das Instrument vor Arbeiten an elektrischen Bauteilen immer aus.  Erdungsanforderungen: Schliessen Sie das Instrument nur an eine geerdete Steckdose an.  Stellen Sie vor der Inbetriebnahme sicher, dass die Netzspan- nung vor Ort mit den Spezifikationen des Instruments über-...
  • Seite 30 AMI Powercon Installation WARNUNG Fremdspannung. Über eine externe Stromversorgung gespeiste und an Schalt- kontakt 1 oder 2 bzw. einen Sammelstörkontakt angeschlosse- ne Geräte können elektrische Schläge verursachen.  Die an folgende Kontakte angeschlossenen Geräte müssen vor der Fortführung der Installation vom Netz getrennt wer- den: –...

  • Seite 31: Anschlussdiagramm

    AMI Powercon Installation 3.5.1 Anschlussdiagramm VORSICHT Verwenden Sie nur die in diesem Diagramm dargestellten Klemmen und nur zum vorgesehenen Zweck. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigungen oder Verletzungen führen. A-96.250.340 / 120617...

  • Seite 32: Stromversorgung

     Das Stromkabel muss den Normen IEC 60227 oder IEC 60245 sowie der Brandschutzklasse FV1 entsprechen.  Die Stromversorgung mit einem externen Schalter oder Unterbrecher muss – sich nahe am Gerät befinden – für den Bediener leicht zugänglich – als Unterbrecher gekennzeichnet sein für AMI Powercon A-96.250.340 / 120617...

  • Seite 33: Schalteingang

    AMI Powercon Installation 3.6. Schalteingang Hinweis: Verwenden Sie nur potenzialfreie (trockene) Kontakte. Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und dem Widerstand des Relais) muss kleiner als 50 Ω sein. Klemmen 16/42 Nähere Informationen zur Programmierung finden Sie in Programmübersicht, S.

  • Seite 34: Schaltausgang 1 Und 2

    AMI Powercon Installation 3.7.2 Schaltausgang 1 und 2 Hinweis: Maximalbelastung 1 A/250 VAC Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma- lerweise offen» oder «normalerweise geschlossen» konfiguriert werden. Standard für beide Schaltausgänge ist «normalerweise of- fen». Um einen Schaltausgang als «normalerweise geschlossen»...
  • Seite 35 AMI Powercon Installation VORSICHT Mögliche Beschädigung der Schaltkontakte im AMI Mess- umformer verursacht durch hohe induktive Last. Stark induktive oder direkt gesteuerte Lasten (Magnetventile, Dosierpumpen) können die Schaltkontakte zerstören.  Um induktive Lasten > 0.1 A zu schalten, eine AMI Relaybox oder ein passendes Hochstromrelais verwenden.

  • Seite 36: Signalausgänge

    AMI Powercon Installation 3.8. Signalausgänge 3.8.1 Signalausgang 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω Werden Signale an zwei verschiedene Empfänger geschickt, sollte ein Signaltrenner (Schleifenisolator) verwendet werden. Signalausgang 1: Klemmen 14 (+) und 13 (-) Signalausgang 2: Klemmen 15 (+) und 13 (-) Für weitere Infos zur Programmierung siehe...

  • Seite 37: Signalausgang 3

    AMI Powercon Installation 3.9.1 Signalausgang 3 Klemmen 38 (+) und 37 (-). Erfordert die Zusatzplatine für den dritten Signalausgang 0/4 - 20 mA. Der dritte Signalausgang kann als Stromquelle oder als Stromsenke verwendet werden (über Schalter [A] auswählbar). Nähere Informati- onen finden Sie in den dazugehörigen Installationsanweisungen...

  • Seite 38: Hart-Schnittstelle

    AMI Powercon Installation 3.9.3 HART-Schnittstelle Klemmen 38 (+) und 37 (-). Die HART-Schnittstelle ermöglicht Kommunikation über das HART- Protokoll. Nähere Informationen finden Sie in der HART-Anleitung. HART-Schnittstelle 3.9.4 USB-Schnittstelle Die USB-Schnittstelle wird zum Speichern von Logger-Daten und für Firmware-Uploads verwendet. Nähere Informationen finden Sie in den dazugehörigen Installationsanweisungen.

  • Seite 39: Das Instrument Einrichten

    4.1. Probenfluss öffnen 1 Durchflussregulierventil öffnen. Siehe Fluidik AMI Powercon Specific, S. 2 Warten, bis sich die Messzelle vollständig gefüllt hat. 3 System einschalten. 4 Durchfluss auf 5 bis 10 l/h einstellen. 5 Instrument 1 Stunde lang betreiben. ...
  • Seite 40 AMI Powercon Das Instrument einrichten <Masseinheit> gemäss Ihren Anforderungen einstellen:  S/cm  S/m Externe Alle Parameter für externe Geräte (Schnittstelle, Rekorder etc.) programmieren. Siehe dazu Programmliste und Erläuterungen un- Geräte 5.2 Signalausgänge, S. 75 4.2 Schaltausgänge, S. 73 Grenzwerte, Alle Parameter für den Betrieb des Instruments (Grenzwerte,...

  • Seite 41: Betrieb

    AMI Powercon Betrieb Betrieb 5.1. Tasten Exit Enter das Menü verlassen, den Befehl abbrechen (ohne Änderungen zu speichern) zur vorherigen Menüebene zurückkehren in einer Menüliste ABWÄRTS bewegen oder Werte verringern in einer Menüliste AUFWÄRTS bewegen oder Werte erhöhen zwischen Display1 und 2 hin und her wechseln ein ausgewähltes Untermenü...

  • Seite 42: Messwerte Und Symbole Am Display

    AMI Powercon Betrieb 5.2. Messwerte und Symbole am Display 15:20:18 0.178 µS 9.5 l/h 21.8°C Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unter- brochen (zeigt Status der Signalausgänge). ERROR...

  • Seite 43: Aufbau Der Software

    AMI Powercon Betrieb 5.3. Aufbau der Software Hauptmenü Meldungen Diagnose Wartung Betrieb Installation Menü 1: Meldungen Meldungen Zeigt die aktuellen Fehler sowie ein Ereignisproto- Anliegende Fehler koll (Zeit und Status von Ereignissen, die zu einem Meldungs-Liste früheren Zeitpunkt eingetreten sind) sowie War- tungsanfragen.

  • Seite 44: Parameter Und Werte Ändern

    AMI Powercon Betrieb 5.4. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken.

  • Seite 45: Wartung

    AMI Powercon Wartung Wartung WARNUNG Wartungsarbeiten nicht bei laufendem Betrieb durchführen.  Probenfluss unterbrechen.  Instrument vom Netz trennen. 6.1. Wartungsplan Die Häufigkeit von Präventivwartungsarbeiten hängt von der Wasserqualität, der Anwendung und nationalen Vorschriften ab. Kontrolle bestimmter Sollwerte: Schwimmbad, Brauchwasser: ...

  • Seite 46: Den Sensor Warten

    AMI Powercon Wartung 6.3. Den Sensor warten Blindstopfen Sicherungsstift verriegelt Sicherungsschraube festgezogen Durchflusszelle Ausrichtungsmarkierungen Leitfähigkeitssensor Sicherungsstift entriegelt Sicherungsschraube gelöst 6.3.1 Den Sensor aus der Durchflusszelle ausbauen So entfernen Sie den Sensor aus der Durchflusszelle: 1 Sicherungsstift [G] nach unten drücken.

  • Seite 47: Den Ionentauscher Wechseln

    AMI Powercon Wartung 6.4. Den Ionentauscher wechseln Ist das Harz des Ionentauschers verbraucht, ändert es seine Farbe von dunkelviolett in braun. Das Harz wechseln, wenn sich die Farbe ändert und/oder die Kationenleitfähigkeit über den Normal- wert steigt. Bei einer Konzentration von 1 ppm Alkalisierungsmittel reicht eine Harzfüllung bei einem Probenfluss von 10 bzw.
  • Seite 48 AMI Powercon Wartung 7 Das Durchflussregulierventil öffnen und den Probenfluss re- geln. 8 Für die neue Kationentauscherflasche ein Pre-Rinse durch- führen, bis das Display stabile Messwerte zeigt. Mit Option Schritte 1-3 wie unter «Ohne Option Vorspülung» durchführen: Vorspülung Durchflusszelle Flaschenhalter...
  • Seite 49 AMI Powercon Wartung Betriebszeit 1 Liter Swan-Harz Diese Grafik zeigt die durchschnittliche Verbrauchszeit (Proben- fluss 6 l/h), die vom Bediener verifiziert werden muss. Days 10.0 10.2 Kationenleitfähigkeit. Betriebstage für 1 l Kationentauscherharz mit einer Kapazität von 1,8 eq/l. Durchflussrate 6 l/h Alkalisierung mit Ammoniak. (abzüglich einer Sicherheitsmarge von 15%).

  • Seite 50: Den Einlassfilter Wechseln

    AMI Powercon Wartung 6.5. Den Einlassfilter wechseln Der im Halter [B] installierte Einlassfilter des Kationentauschers verhindert das Einfliessen des Harzes in die Durchflusszelle. Flaschenhalter Einlassfilterhalter Inbusschrauben Einlassfilter 1 Probenfluss unterbrechen. 2 Vor dem Abnehmen die Kationentauscherflasche [E] leicht drü- cken.

  • Seite 51: Schlauchverbindungen

    AMI Powercon Wartung 6.6. Schlauchverbindungen Pre-Rinse-Einlass Entlüftungsschlauch Pre-Rinse-Auslass Kationentauscherflasche Entlüftungsschlauch Probenanschluss Pre-Rinse-Flasche A-96.250.340 / 120617...

  • Seite 52: Die Entlüftungsschläuche Ersetzen

    AMI Powercon Wartung 6.7. Die Entlüftungsschläuche ersetzen Je nach Anwendung kann es notwendig werden, den Entlüftungs- schlauch zu wechseln (z. B. bei Eisenverschmutzungen). Hinweis: Es gibt zwei verschiedene Schläuche:  Der Entlüftungsschlauch [F] für die Kationentauscherflasche hat einen Innendurchmesser von 1 mm.

  • Seite 53: Entlüftungsschlauch Der Kationentauscherflasche Auswechseln

    AMI Powercon Wartung 6.7.1 Entlüftungsschlauch der Kationentauscherflasche auswechseln 1 Einlassschlauch [C] der Pre-Rinsed-Kationentauscherflasche vom Durchflussmesser [B] abnehmen. 2 Durchflussmesser [B] von der Durchflusszelle [A] abnehmen. 3 Probensammler [D] von der Platte [I] abnehmen. 4 Schlauchanschlüsse [E] und [F] vom Probenanschluss abnehmen.

  • Seite 54: Qualitätssicherung

    Jedes SWAN Online-Instrument ist mit integrierten, autonomen Qualitätssicherungsfunktionen ausgestattet, mit denen die Plausibi- lität der durchgeführten Messungen geprüft wird. Für AMI Powercon Specific und AMI Powercon Acid sind dies:  kontinuierliche Überwachung des Probenflusses  kontinuierliche Überwachung der Temperatur im Messumfor- mergehäuse...

  • Seite 55: Swan Qualitätssicherungsverfahren Aktivieren

    AMI Powercon Wartung Limiten und Intervall des AMI Powercon Max. Abweichung Max. Abweichung Mindest- Qualitätsstufe Temperatur [°C] Messergebnis [%] Wartungsintervall 0: Aus 0,5 °C 1: Trend Jährlich 0,4 °C 2: Standard Vierteljährlich 0,3 °C 3: Kritisch Monatlich 0–2°C 0–20% 4: Benutzer Jährlich, viertel-...

  • Seite 56: Vorabtest

    Auf dem Display angezeigte verbleibende Mindest-Betriebszeit: 20 Stunden – Temperaturkompensation deaktivieren (auf „Keine“ einstellen)  Online-Instrument: Monitor AMI Powercon: – Einwandfreier Zustand; Flusszelle partikelfrei; Sensoroberfläche sauber – Meldungsliste prüfen; Liste (Menü 1.3) auf häufige Alarme (z. B. Flussalarme) prüfen. Vor dem Start des Verfahrens Ursachen für solche Alarme beheben.
  • Seite 57 Online-Durchflusszelle Probeneinlässe mit T-Stück AMI Inspector Conductivity Probenauslässe 1 Probenfluss zum AMI Powercon durch Schliessen des entspre- chenden Ventils, z. B. Rückdruckregler, der Probenvorbereitung oder Durchflussregulierventil an der Durchflusszelle, stoppen. 2 Probenleitung von Monitor AMI Powercon [A] mit Probeneinlass des Referenzinstruments AMI Inspector [B] verbinden. Mitgelie- fertes FEP-Rohr verwenden.

  • Seite 58: Eine Vergleichsmessung Durchführen

    AMI Powercon Wartung 6.8.4 Eine Vergleichsmessung durchführen Die Vergleichsmessung erfolgt menügeführt. Wählen Sie dazu die Qualitätssicherung in Menü 3.4 von Monitor AMI Powercon. 1 Zum Menu Wartung/Qualitätssicherung navigieren. 2 [Enter] drücken. 3 Dem Dialog am Display folgen. 4 Vorbereitungen für Vorabtest Qualitätssicherung...

  • Seite 59: Vergleichsmessung Abschliessen

    44. Tritt das Problem weiterhin auf, kontak- tieren Sie Ihren SWAN-Händler vor Ort. 6.8.5 Vergleichsmessung abschliessen 1 Probenfluss zu AMI Powercon durch Schliessen des jeweiligen Ventils, z. B. Rückdruckregler, Probenvorbereitung oder Regel- ventil der Durchflusszelle unterbrechen. 2 Regelventil zum AMI Inspector schliessen.

  • Seite 60: Kalibrierung

    AMI Powercon Wartung 6.9. Kalibrierung Wird ein UP-Con1000 Sensor verwendet muss das Instrument nicht kalibriert werden. Es wird jeden Tag automatisch um 00:30 h eine Nullmessung durch geführt. Eine Kalibrierung wird notwendig, wenn die Zellkonstante unbe- kannt ist. Um eine Kalibrierung durchzuführen wie folgt vorgehen: 1 Den Probenfluss stoppen.
  • Seite 61 AMI Powercon Wartung Hinweis: Der Temperaturalgorithmus der Kalibrierungslösung von 1,413 mS/cm bei 25 °C wird im AMI Powercon- Messumformer gespeichert. Wenn die Kalibrierungslösung eine Temperatur zwischen 5 °C und 50 °C und der eingebaute Temperatursensor nach mindestens 5 Minuten Einrichtzeit die gleiche Temperatur wie die Lösung aufweist, war die Kalibrierung (unabhängig von der...

  • Seite 62: 6.10. Die Sicherungen Auswechseln

    AMI Powercon Wartung 6.10. Die Sicherungen auswechseln WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schalt- kontakt 1 oder 2 bzw. am Sammelstörkontakt angeschlossene Geräte können elektrische Schläge verursachen.  Vor der Fortführung der Installation müssen Geräte, die an...

  • Seite 63: 6.11. Längere Betriebsunterbrechungen

    AMI Powercon Wartung 6.11. Längere Betriebsunterbrechungen 1 Den Probenfluss unterbrechen. 2 Die Kationentauscherflasche leicht drücken.  Dadurch wird vermieden, dass beim Abnehmen Wasser verschüttet wird. 3 Die Kationentauscherflasche mit dem verbrauchten Harz ab- schrauben und vorsichtig abnehmen. 4 Die Kationentauscherflasche mit dem Schraubdeckel ver- schliessen und in einem frostgeschützten Raum lagern.

  • Seite 64: Fehlerliste

    AMI Powercon Fehlerliste Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein programmierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch.

  • Seite 65: Beschreibung

    AMI Powercon Fehlerliste Fehler Beschreibung Korrekturmassnahmen – Prozess überprüfen E001 Leitf. Alarm hoch – Programmierte Werte überprüfen siehe 5.3.1.1, p. 79 – Prozess überprüfen E002 Leitf. Alarm tief – Programmierte Werte überprüfen siehe 5.3.1.1, p. 79 – Prozess überprüfen E007 Probentemp.
  • Seite 66 AMI Powercon Fehlerliste Fehler Beschreibung Korrekturmassnahmen – Eine Vergleichsmessung mit einem E018 Qualitätssicherung Referenzgerät, z.B. AMI Inspektor durchführen. – Siehe Menu 5.3.4, p. 84 ob Störung auf E024 Schalteingang aktiv ja programmiert ist. – Service anrufen E026 IC LM75 – Verdrahtung an Signalausgängen 1...

  • Seite 67: Programmübersicht

    AMI Powercon Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, S.  Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Passwortschutz möglich. Es können keine Einstellungen geändert werden.  Menü 2 Diagnose ist jederzeit für alle Anwender verfügbar.

  • Seite 68: Diagnose (Hauptmenü 2)

    AMI Powercon Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation Bezeichnung AMI Powercon *Menünummern 2.1* Version V6.20-07/16 Werksprüfung Instrument 2.1.3.1* 2.1.3* Hauptplatine Front-End Betriebszeit Jahre, Tage, Stunden, Minuten, Sekunden 2.1.4.1* 2.1.4* Sensoren Leitf. Sensor Messwert 2.2* 2.2.1* Rohwert Zellkonstante Kal. History Nummer, Datum 2.2.1.5.1*...

  • Seite 69: Wartung (Hauptmenü 3)

    AMI Powercon Programmübersicht 8.3. Wartung (Hauptmenü 3) Kalibrierung Anweisungen befolgen 3.1.5* *Menünummern 3.1* Simulation Sammelstörkontakt 3.3.1* 3.2* Schaltausgang 1 3.3.2* Schaltausgang 2 3.3.3* Signalausgang 1 3.3.4* Signalausgang 2 3.3.5* Uhr stellen (Datum), (Uhrzeit) 3.4* 8.4. Betrieb (Hauptmenü 4) Sensoren Filterzeitkonstante 4.1.1*...

  • Seite 70: Installation (Hauptmenü 5)

    AMI Powercon Programmübersicht 8.5. Installation (Hauptmenü 5) Sensoren Durchfluss Keine *Menünummern 5.1* 5.1.1* Q-Flow Sensorparameter Zellkonstante 5.1.2.1* 5.1.2* Temp. Korr. 5.1.2.2* Kabellänge 5.1.2.3* Masseinheit 5.1.2.4 Temp. Komp. Komp. Keine 5.1.3* 5.1.3.1* Koeffizient Neutrale Salze Reinstwasser Starke Säuren Starke Basen Ammoniak, Eth.am.
  • Seite 71 AMI Powercon Programmübersicht Schaltausgang 1/2 Funktion 5.3.2.1/ 5.3.3.1* 5.3.2/5.3.3* Parameter 5.3.2.20/ 5.3.3.20* Sollwert 5.3.2.300 / 5.3.3.301* Hysterese 5.3.2.400/ 5.3.3.401* Verzögerung 5.3.2.50/ 5.3.3.50* Schalteingang Aktiv 5.3.4.1* 5.3.4* Signalausgänge 5.3.4.2* Ausgänge/Regler 5.3.4.3* Fehler 5.3.4.4* Verzögerung 5.3.4.5* Verschiedenes Sprache 5.4.1* 5.4* Werkseinstellung 5.4.2* Firmware laden 5.4.3*...

  • Seite 72: Programmliste Und Erläuterungen

    AMI Powercon Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Anliegende Fehler 1.1.5 Bietet eine Liste mit aktuellen Fehlern und Statuszuständen (aktiv, bestätigt). Wird ein aktiver Fehler bestätigt, wird der Sammelstör- kontakt wieder aktiviert. Wird ein Fehler gelöscht, wird er in die Mel- dungs-Liste verschoben.
  • Seite 73 AMI Powercon Programmliste und Erläuterungen Es werden maximal 64 Datensätze gespeichert. Eine Prozesskali- brierung entspricht einem Datensatz. 2.2.2 Verschiedenes: 2.2.2.1 Gehäusetemp.: aktuelle Temperatur in °C innerhalb des Messumformers. 2.3 Probe 2.3.1 ID Probe: zeigt die zugewiesene Probenidentifikation. Diese wird vom Bediener zur Kennzeichnung des Standorts der Probe fest- gelegt.

  • Seite 74: Wartung

    AMI Powercon Programmliste und Erläuterungen 3 Wartung 3.1 Kalibrierung Bildschirmanweisungen befolgen. Wert mit [Enter] speichern. 3.2 Simulation Um den Wert eines Schaltausgangs anzuzeigen,  Sammelstörkontakt  Schaltausgang 1 und 2  Signalausgang 1 und 2 mit der Taste [ ] oder [ ] auswählen.

  • Seite 75: Betrieb

    AMI Powercon Programmliste und Erläuterungen 4 Betrieb 4.1 Sensoren 4.1.1 Filterzeitkonstante: zum Abflachen von Störsignalen. Je grösser die Filterzeitkonstante, desto langsamer reagiert das System auf geän- derte Messwerte. Bereich: 5–300 sec 4.1.2 Haltezeit n. Kal.: Verzögerung, die die Stabilisierung des Instru- ments nach der Kalibrierung ermöglicht.

  • Seite 76: Installation

    AMI Powercon Programmliste und Erläuterungen 5 Installation 5.1 Sensoren 5.1.1 Durchfluss:  Keiner  Q-Flow «Q-Flow» wählen, wenn der Probenfluss überwacht und angezeigt bzw. eine SWAN-Durchflusszelle verwendet werden soll. 5.1.2 Sensorparameter 5.1.2.1 Zellkonstante: auf dem Sensoretikett aufgedruckte Zellkonstante eingeben. Bereich: 0.005000 cm –11.00 cm...
  • Seite 77 AMI Powercon Programmliste und Erläuterungen 5.2 Signalausgänge Hinweis: Die Navigation in den Menüs <Signalausgang 1> und <Signalausgang 2> ist identisch. Zur Vereinfachung werden nachfolgend nur die Menünummern von Signal- ausgang 1 verwendet. 5.2.1 Signalausgang 1: Weisen Sie jedem Signalausgang Prozesswert, Stromschleifenbereich und Funktion zu.
  • Seite 78 AMI Powercon Programmliste und Erläuterungen [mA] 0 / 4 1’000 10’000 X Messwert (logarithmisch) 5.2.1.40 Skalierung: Anfangs- und Endpunkt (hoher/niedriger Bereich) der linearen bzw. logarithmischen Skala und dazu den Mittelpunkt der bilinearen Skala eingeben. Parameter Leitfähigkeit: Bereich tief: 0 S–300 mS 5.2.1.40.10...
  • Seite 79 AMI Powercon Programmliste und Erläuterungen Als Steuer- Signalausgänge können zur Ansteuerung von Reglereinheiten verwendet werden. Wir unterscheiden dabei zwischen unterschied- ausgang lichen Typen:  P-Controller: Die Controller-Aktion ist proportional zur Abwei- chung vom Sollwert. Der Controller wird durch das P-Band gekennzeichnet.

  • Seite 80: Regler Aufwärts, Regler Abwärts

    AMI Powercon Programmliste und Erläuterungen Regler aufwärts, Regler abwärts Sollwert: benutzerdefinierter Prozesswert für den ausgewählten Parameter. P-Band: Bereich unterhalb (Aufwärtsregler) oder oberhalb (Ab- wärtsregler) des Sollwerts, wobei die Dosierungsintensität von 100 bis auf 0% reduziert werden kann, um den Sollwert überschrei- tungsfrei zu erreichen.

  • Seite 81: Sammelstörkontakt: Der Sammelstörkontakt Wird Als Kumulativer

    AMI Powercon Programmliste und Erläuterungen 5.3 Schaltkontakte 5.3.1 Sammelstörkontakt: Der Sammelstörkontakt wird als kumulativer Fehlerindikator verwendet. Unter normalen Betriebsbedingungen ist der Kontakt aktiviert. Der Kontakt wird unter folgenden Bedingungen deaktiviert:  Stromausfall  Feststellung von Systemfehlern wie defekte Sensoren oder elektronische Teile ...
  • Seite 82 AMI Powercon Programmliste und Erläuterungen 5.3.1.2 Probenfluss: Probenfluss für die Alarmauslösung programmieren. 5.3.1.2.1 Durchflussalarm: Programmieren Sie, ob der Sammelstörkontakt bei einem Durchflussalarm aktiviert werden soll. Wählen Sie «Ja» oder «Nein». Der Durchflussalarm wird immer auf dem Display und in der Liste aktueller Fehler angezeigt bzw. in Meldungs-Liste und Logger gespeichert.

  • Seite 83: Funktion = Oberer/Unterer Grenzwert

    AMI Powercon Programmliste und Erläuterungen 5.3.2/3 Schaltausgang 1 und 2: Die Ausgänge können per Jumper auf normalerweise offen oder normalerweise geschlossen eingestellt werden. Siehe Schaltausgang 1 und 2, S. Die Funktion von Schaltkontakt 1 oder 2 wird vom Benutzer defi- niert: Hinweis: Die Navigation der Menüs <Schaltausgang 1>...

  • Seite 84: Funktion = Regler Auf-/Abwärts

    AMI Powercon Programmliste und Erläuterungen 5.3.2.50 Verzögerung: Zeit, für die die Aktivierung des Alarms verzögert wird, wenn der Messwert über/unter dem programmierten Alarm liegt. Bereich: 0–600 Sec 5.3.2.1 Funktion = Regler auf-/abwärts Die Schaltausgänge können verwendet werden, um Steuereinhei- ten wie Magnetventile, Membran-Dosierpumpen oder Stellmotoren anzusteuern.
  • Seite 85 AMI Powercon Programmliste und Erläuterungen 5.3.2.32.31 Regelparameter Bereich für jeden Parameter wie unter 5.2.1.43, S. 5.3.2.32.1 Stellglied = Stellmotor Die Dosierung wird über die Position eines motorbetriebenen Mischventils geregelt. 5.3.2.32.22 Laufzeit: Zeit, die zur Öffnung eines vollständig geschlossenen Ventils benötigt wird.
  • Seite 86 AMI Powercon Programmliste und Erläuterungen 5.3.4 Schalteingang: Die Funktionen der Schalt- und Signalausgänge können je nach Position des Eingangskontakts definiert werden, d. h. «keine Funktion», «geschlossen» oder «offen». 5.3.4.1 Aktiv: Definieren Sie, wann der Schalteingang aktiv sein soll: Nein: Der Schalteingang ist nie aktiv.
  • Seite 87 AMI Powercon Programmliste und Erläuterungen 5.4 Verschiedenes 5.4.1 Sprache: Legen Sie die gewünschte Sprache fest. Mögliche Einstellungen: Deutsch/English/Français/Español 5.4.2 Werkseinstellung: Für das Zurücksetzen des Instruments auf die Werkseinstellungen gibt es drei Möglichkeiten:  Kalibrierung: setzt die Kalibrierungswerte auf die Werksein- stellung zurück.
  • Seite 88 AMI Powercon Programmliste und Erläuterungen 5.5 Schnittstelle Wählen Sie eines der folgenden Kommunikationsprotokolle. Je nach Auswahl müssen verschiedene Parameter definiert werden. 5.5.1 Protokoll: Profibus 5.5.20 Geräteadresse: Bereich: 0–126 5.5.30 ID-Nr.: Bereich: Analysegeräte; Hersteller; Multivaria- 5.5.40 Lokale Bedienung: Bereich: Freigegeben, Gesperrt 5.5.1...

  • Seite 89: Materialsicherheitsdatenblätter

    AMI Powercon Materialsicherheitsdatenblätter Materialsicherheitsdatenblätter 10.1. Kationentauscherharz Artikelbezeichnung: Kationentauscherharz Artikelnummer: A-82.841.030, A-82.841.031, A-82.841.035 Download der Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Reagenzien sind zum Download unter www.swan.ch verfügbar. Sicherheits- datenblätter A-96.250.340 / 120617...

  • Seite 90: Werkseinstellungen

    AMI Powercon Werkseinstellungen Werkseinstellungen Betrieb: Sensoren: Filterzeitkonst.:...............10 Sec Haltezeit n. Kal.:..............300 sec Schaltkontakte Sammelstörkontakt ..........wie in Installation Schaltausgang 1/2 ..........wie in Installation Schalteingang ............wie in Installation Logger Logintervall: ..............30 Minuten Logger löschen: ................. nein Installation: Sensoren Durchfluss:................
  • Seite 91 AMI Powercon Werkseinstellungen Gehäusetemp. hoch: ............... 65 °C Gehäusetemp. tief: ..............0 °C Schaltausgang Funktion:................Ob. GW. Parameter:..............Leitfähigkeit sollwert: ..................30 mS Hysterese: ................10 µS Verzögerung: ................. 30 Sec Wenn Funktion = Control Aufw. oder Abw. Regler: Parameter:..............Leitfähigkeit Einstellungen: Stellglied: ..........Frequenz Einstellungen: Pulsfrequenz:...........120/min.
  • Seite 92 AMI Powercon Werkseinstellungen Diverses Sprache: ................Englisch Werkeinstellung: ................ nein Firmware Laden:................ nein Passwort: ..........für alle Betriebsarten 0000 ID Probe:................- - - - - - - - Überwachung Signalausgang............ nein Schnittstelle Protokoll............je nach Schnittstelle A-96.250.340 / 120617...

  • Seite 93: Index

    ... . . Fluidik ... Relaisbox AMI Powercon acid AMI Powercon Specific ..Sammelstörkontakt ..
  • Seite 94 AMI Powercon Index ... Schnittstelle System, Beschreibung des ... HART ..

  • Seite 95: Notizen

    AMI Powercon Notizen Notizen A-96.250.340 / 120617...
