AMI pH-Redox
Installation
3.7.
A-96.250.480 / 200717

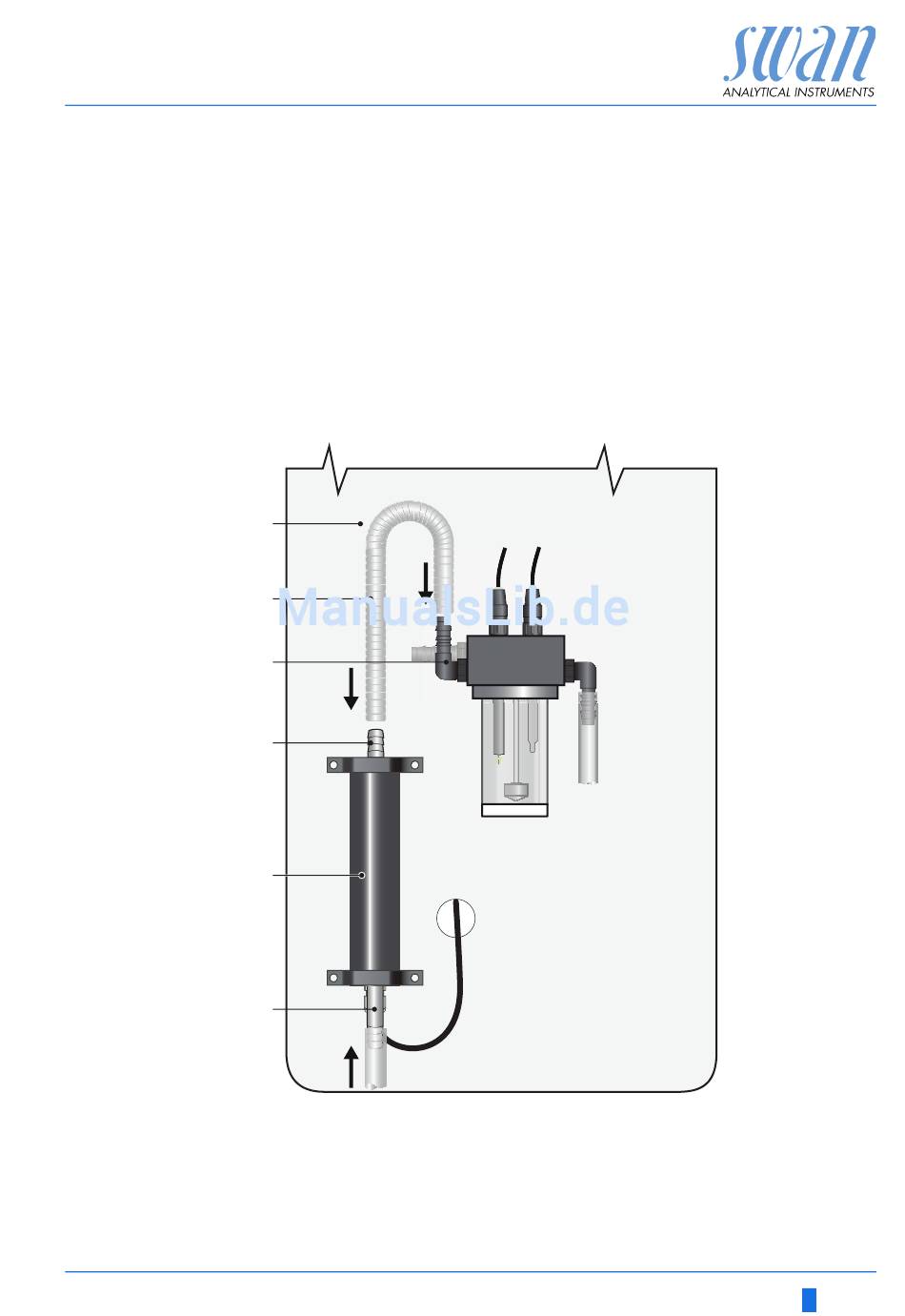

Den Swansensor deltaT (Option) installieren
Bei der folgenden Beschreibung wird davon ausgegangen, dass
die Installation des deltaT-Sensors nach Inbetriebnahme des Moni-
tors erfolgt.
Der deltaT-Sensor muss senkrecht installiert werden. Der Probenein-
lass [F] und die Kabelverschraubung müssen nach unten schauen.
Um eine laminare Strömung durch den deltaT-Sensor zu gewährleis-
ten, dürfen keine Armaturen die Turbulenzen erzeugen können vor-
geschaltet werden.
A
B
C
D
E
F
A
Montageplatte
B
Schlauchanschluss
C
Winkel-Schlauchtülle
D
Schlauchtülle am Auslass des
deltaT-Sensors
E
deltaT-Sensor
F
Schlauchtülle am Einlass des
deltaT-Sensors
39
