Adapter Set - Swan Analytical Instruments AMI pH-Redox Betriebsanleitung

AMI pH-Redox
Installation
3.4.2
Installation
A-96.250.480 / 200717
9 KCI-Zufuhrschlauch mit der Dosierspitze der KCI-Flasche ver-
binden.
10 KCI-Flasche im Halter der Montageplatte installieren.
11 KCl-Flasche unten punktieren.
12 Sensorkabel mit dem AMI-Messumformer verbinden. Siehe
dazu Den Swansensor anschliessen, S.

Adapter Set

Um Sensoren mit einer Schaftlänge von 120mm in die Durchfluss-
zelle einbauen zu können, ist ein Adapterset erhältlich. Damit wird
sichergestellt, dass die Einbautiefe dieser Sensoren korrekt ist.

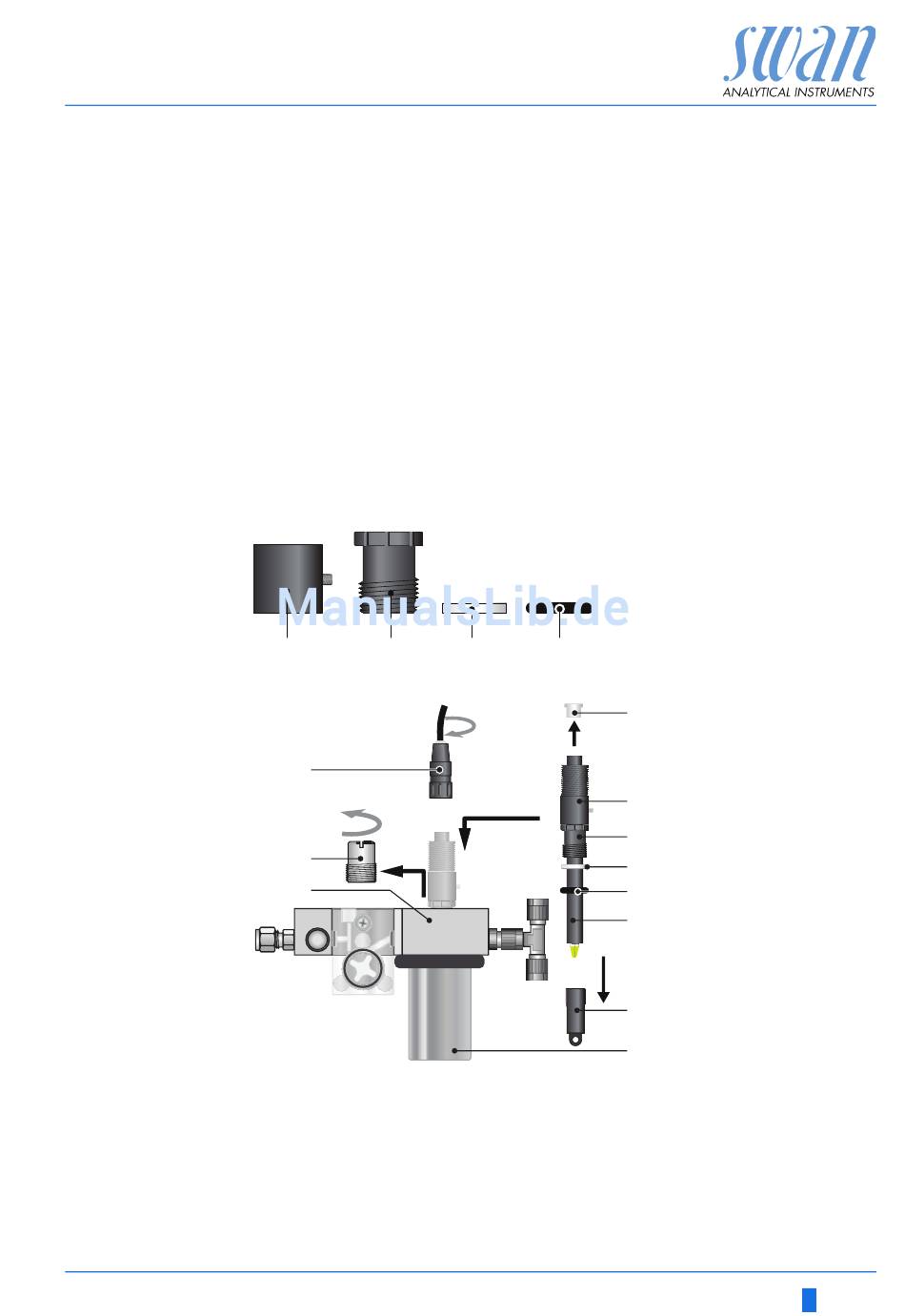

Das Adapter-Set enthält folgende Teile:
C D
B
F
I
A Steckerkappe
B Stecker
C Distanzhülse
D Überwurfschraube
E Unterlagscheibe
F Blindstopfen
C
D
E
G
E G
A
C
D
E
G
H
J
K
G O-Ring
H Sensorschaft
I Durchflusszellenblock
J Schutzkappe
K Kalibriergefäss
38.
Distanzhülse mit
Fixierschraube
Überwurfschraube
Unterlagscheibe
O-Ring
