Installation
3.3.
3.3.1
Vorbereitung
Installation
3.3.2
32
Probenein- und -auslassleitung anschliessen

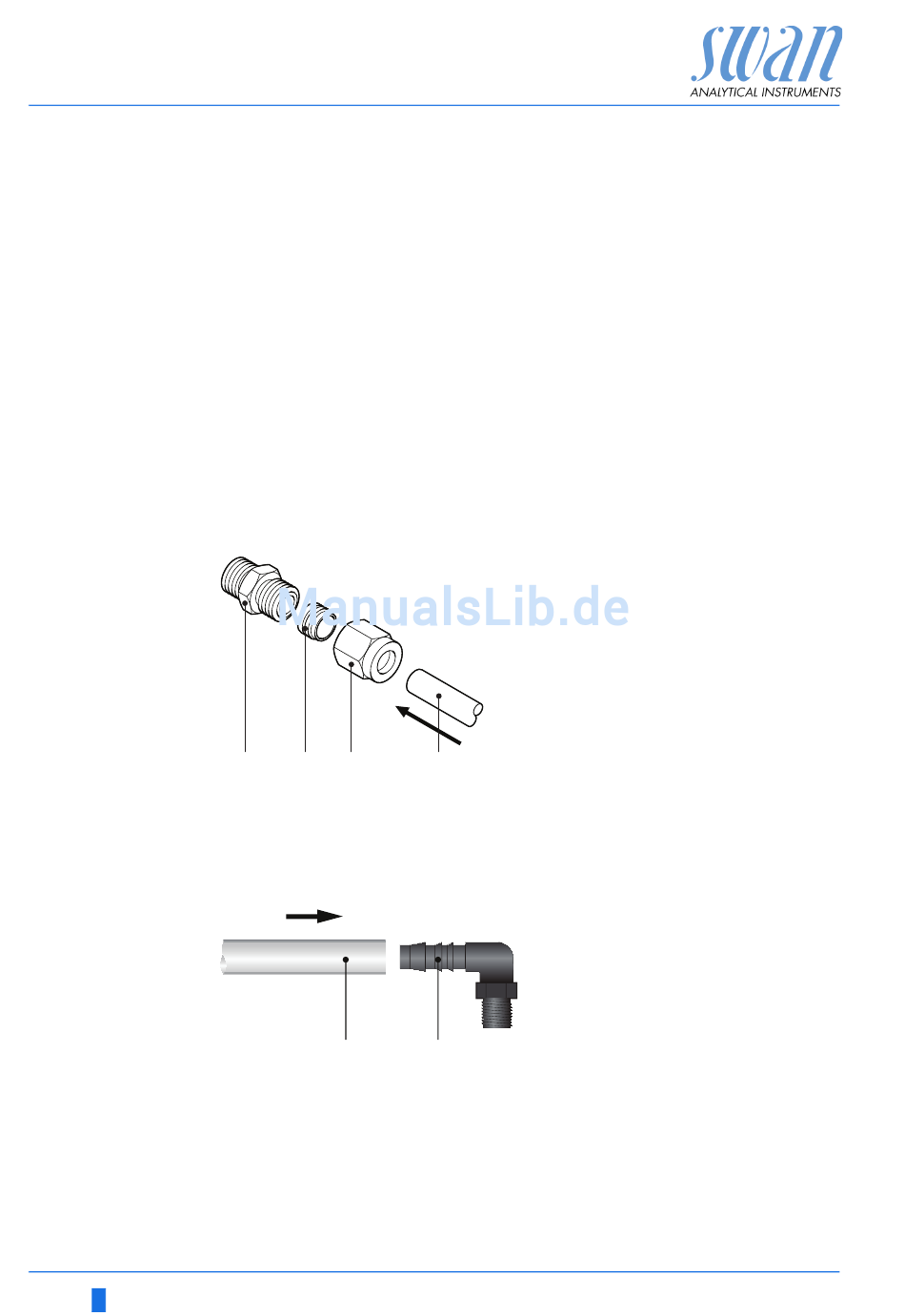

Serto-Anschluss Edelstahl
Rohr ablängen und entgraten. Es sollte auf einer Länge von 1,5 x
Rohrdurchmesser vom Ende gerade und ohne Beschädigungen sein.
Bei der Montage/Neumontage von grösseren Anschlussstutzen
(Gewinde, Klemmring) sollte mit Schmieröl, MoS2, Teflon etc.
geschmiert werden.
1 Rohr gegen das Anschlussstück drücken und Überwurfmutter
handfest anziehen.
2 Mutter mit einem Gabelschlüssel 1¾ Umdrehungen anziehen.
Dabei Anschlussstück mit Hilfe eines zweiten Schlüssels gegen
Verdrehen sichern.
A
B
C
Winkel-Schlauchtülle
Für die Anschlüsse an den Probenein-/auslass Plastikschläuche
(FEP, PA oder PE 10 x 12 mm) verwenden.
A
A
Anschlussstück
B
Klemmring
C
Überwurfmutter
D
Rohr
D
A
Plastikschlauch 10 x 12
B
Winkel-Schlauchtülle
B
