AMI pH-Redox
Installation
3.8.
42

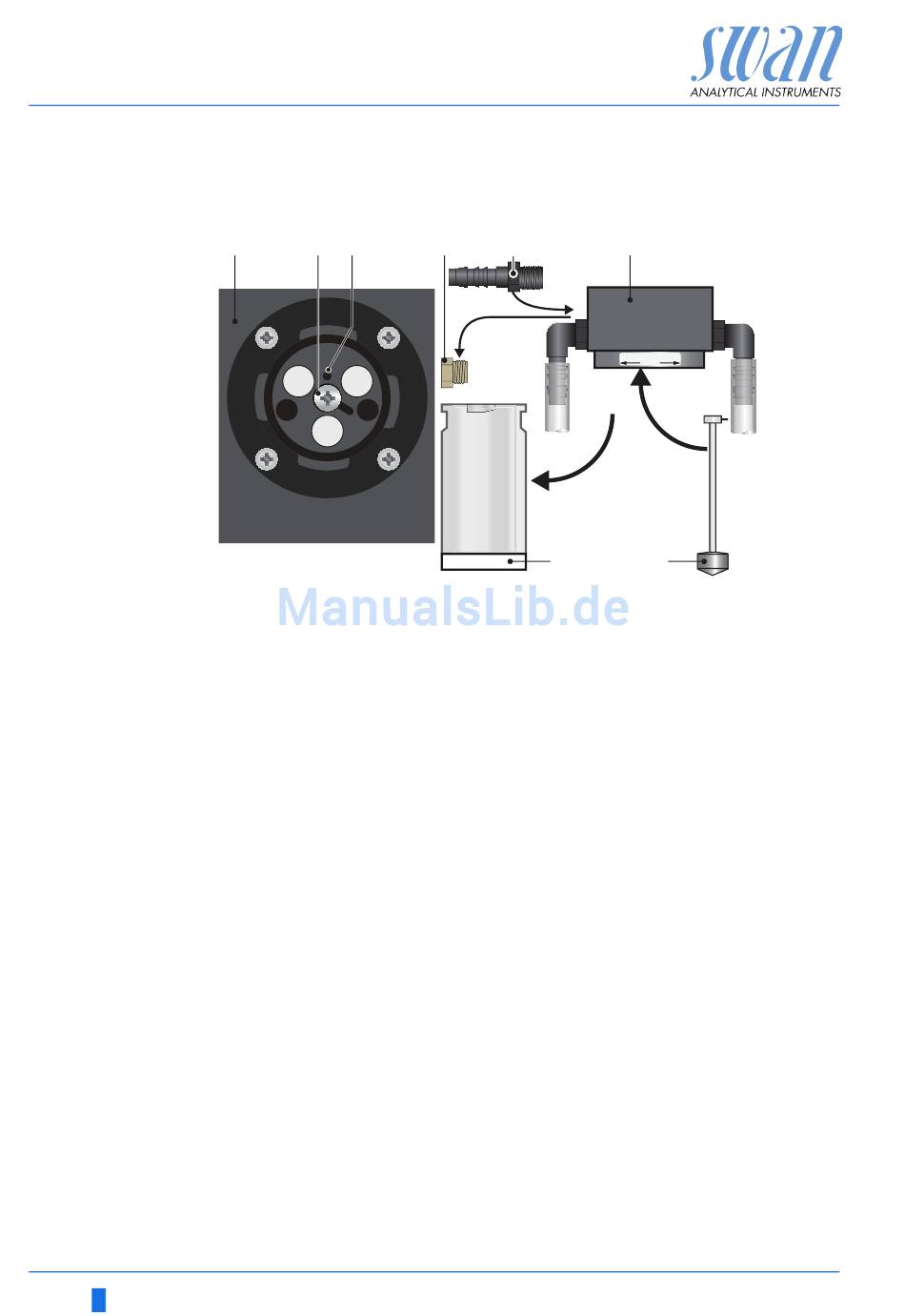

Sprühdüse (Option) in die M-Flow Zelle einbauen
A
B
C
A
Durchflusszellenblock Ansicht von unten
B
Einlass Reinigungslösung
C
Gewindebohrung für
Befestigungsschraube
D
Blindstopfen
Die optionale Sprühdüse wie folgt Installieren:
1 Betrieb gemäss Abschnitt
61
unterbrechen.
2 Die Sensoren gemäss Kapitel 6, Absatz
S. 61
ausbauen.
3 Kalibriergefäss [H] vom Durchflusszellenblock [F] abnehmen
und entleeren.
4 Dichtschraube vom Einlass der Reinigungslösung [B] lösen und
entfernen.
5 Sprühdüse [G] so einsetzen, dass der Stift in den Führungs-
schlitz des Einlasses der Reinigungslösung passt.
6 Zum Befestigen der Sprühdüse die beiliegende M4-Schraube in
die Gewindebohrung [C] neben dem Einlass der Reinigungslö-
sung schrauben.
7 Das Kalibriergefäss am Durchflusszellenblock befestigen.
8 Den Blindstopfen [D] entfernen.
9 Die Schlauchtülle [E] installieren.
10 Die Sensoren installieren.
D
E
H
Betriebs-Stopp zwecks Wartung, S.
F
open
close
G
E
Schlauchtülle
F
Durchflusszellenb
lock
G
Sprühdüse
H
Kalibriergefäss
Sensoren ausbauen,
