Swan Analytical Instruments AMI pH-Redox Betriebsanleitung Seite 14

AMI pH-Redox
Produktbeschreibung
Fluidik
QV-Flow auf
Stahlplatte
12

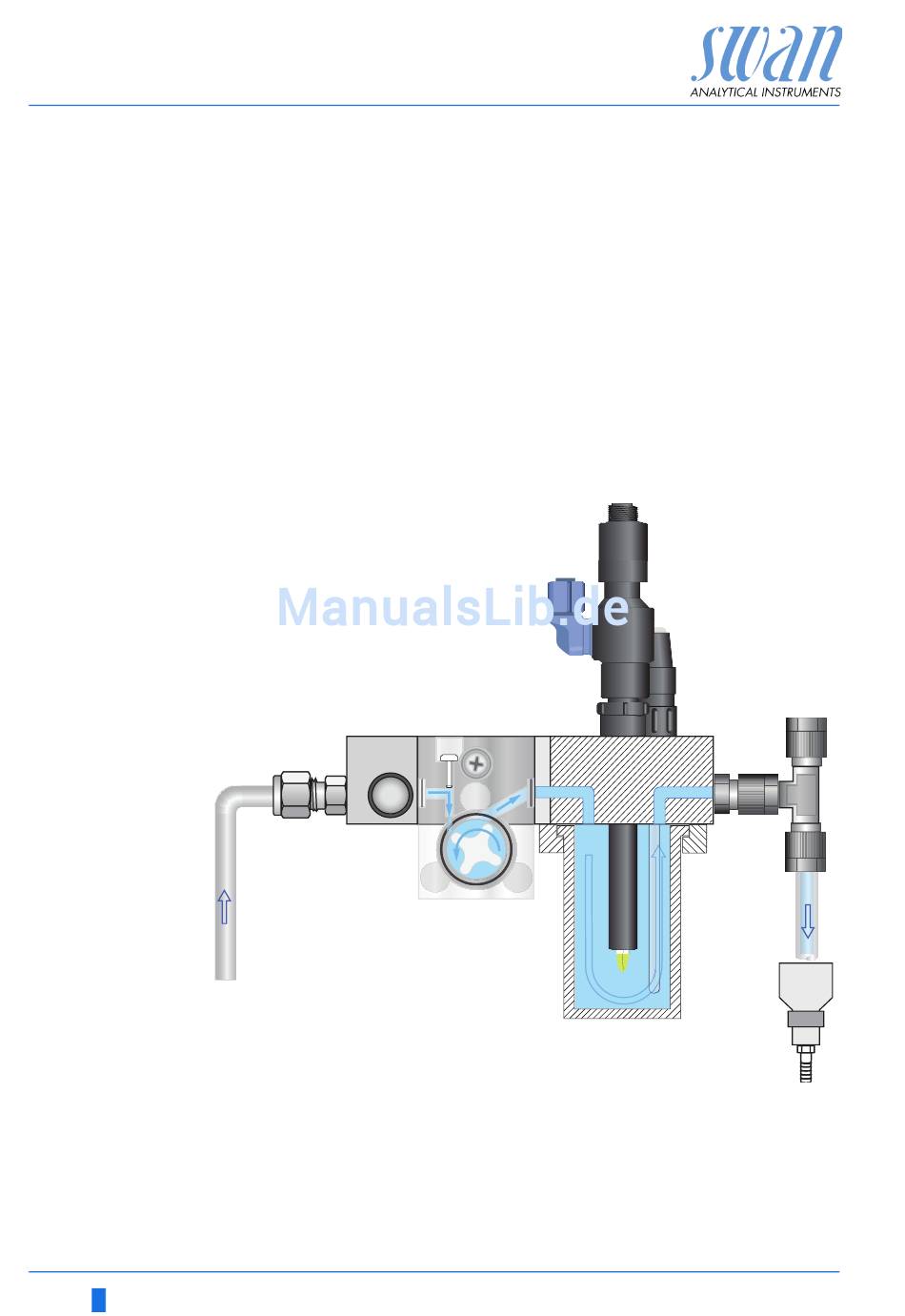

Die Durchflusszelle (QV-Flow) besteht aus dem Durchflusszellen-
block [E], dem eingebauten Temperatursensor [B], dem Durchfluss-
regulierventil [D], dem Durchflusssensor [F] dem und dem
Kalibriergefäss [G].
Die Probe fliesst durch den Probeneinlass [C] via Durchflussregu-
lierventil [D], den Durchflusssensor [F] und den Durchflusszellen-
block [E] ins Kalibriergefäss [G], wo der pH-Wert gemessen wird.
Da der pH-Wert von der Probentemperatur abhängt, wird die Pro-
bentemperatur mit dem Temperatursensor [B] gemessen und der
pH-Wert auf die Standardprobentemperatur von 25 °C umgerech-
net. Die Probe fliesst danach aus dem Kalibriergefäss über den
Durchflusszellenblock und den Probenauslass [H] in den druckfrei-
en Abfluss [I].
C D
A pH-Sensor
B Temperatursensor
C Probeneinlass
(Edelstahlrohr)
D Durchflussregulierventil
A
E
F G
E Durchflusszellenblock
F Flusssensor
G Gefäss (Edelstahl)
H Probenauslass
I Abfluss
B
H
I
A-96.250.480 / 200717
