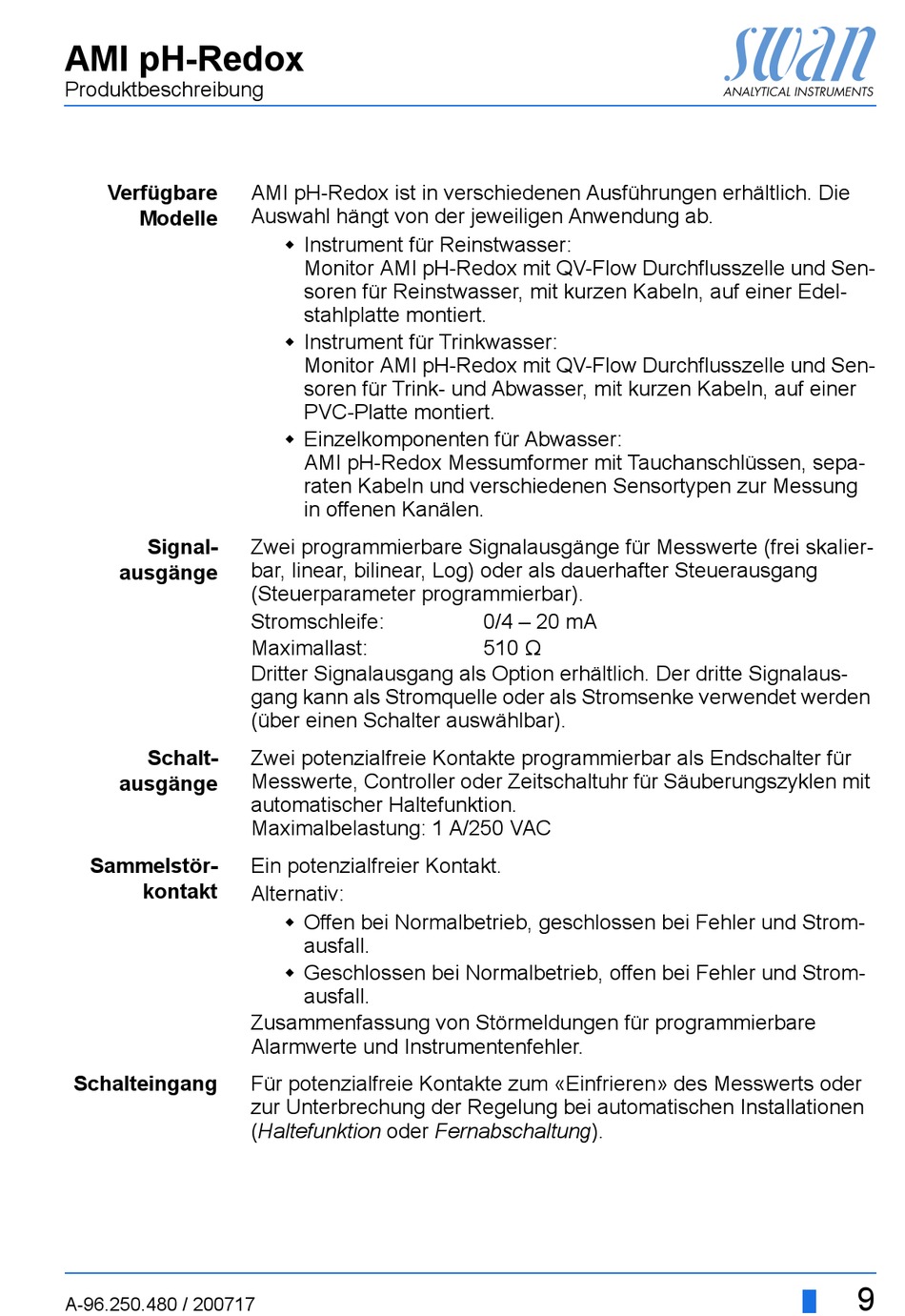

Swan Analytical Instruments AMI pH-Redox Betriebsanleitung Seite 11

AMI pH-Redox
Produktbeschreibung
Verfügbare
Modelle
Signal-
ausgänge
Schalt-
ausgänge
Sammelstör-
kontakt
Schalteingang
A-96.250.480 / 200717
AMI pH-Redox ist in verschiedenen Ausführungen erhältlich. Die
Auswahl hängt von der jeweiligen Anwendung ab.
 Instrument für Reinstwasser:
Monitor AMI pH-Redox mit QV-Flow Durchflusszelle und Sen-
soren für Reinstwasser, mit kurzen Kabeln, auf einer Edel-
stahlplatte montiert.
 Instrument für Trinkwasser:
Monitor AMI pH-Redox mit QV-Flow Durchflusszelle und Sen-
soren für Trink- und Abwasser, mit kurzen Kabeln, auf einer
PVC-Platte montiert.
 Einzelkomponenten für Abwasser:
AMI pH-Redox Messumformer mit Tauchanschlüssen, sepa-
raten Kabeln und verschiedenen Sensortypen zur Messung
in offenen Kanälen.
Zwei programmierbare Signalausgänge für Messwerte (frei skalier-
bar, linear, bilinear, Log) oder als dauerhafter Steuerausgang
(Steuerparameter programmierbar).
Stromschleife:
Maximallast:
Dritter Signalausgang als Option erhältlich. Der dritte Signalaus-
gang kann als Stromquelle oder als Stromsenke verwendet werden
(über einen Schalter auswählbar).
Zwei potenzialfreie Kontakte programmierbar als Endschalter für
Messwerte, Controller oder Zeitschaltuhr für Säuberungszyklen mit
automatischer Haltefunktion.
Maximalbelastung: 1 A/250 VAC
Ein potenzialfreier Kontakt.
Alternativ:
 Offen bei Normalbetrieb, geschlossen bei Fehler und Strom-
ausfall.
 Geschlossen bei Normalbetrieb, offen bei Fehler und Strom-
ausfall.
Zusammenfassung von Störmeldungen für programmierbare
Alarmwerte und Instrumentenfehler.
Für potenzialfreie Kontakte zum «Einfrieren» des Messwerts oder
zur Unterbrechung der Regelung bei automatischen Installationen
(Haltefunktion oder Fernabschaltung).
0/4 – 20 mA
510 Ω
9
