Swan Analytical Instruments AMI Oxytrace Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

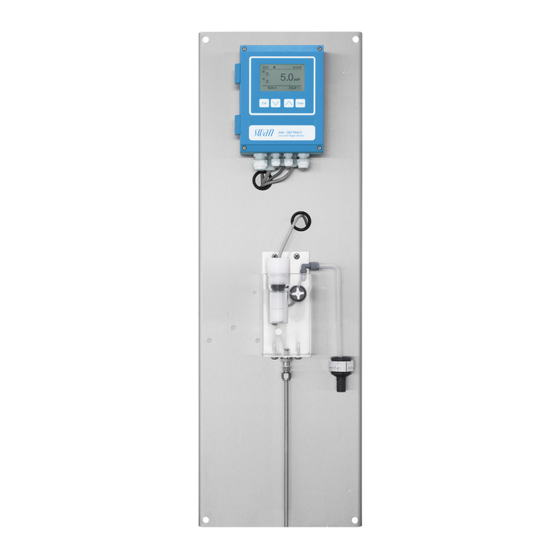

AMI Oxytrace
AMI Oxytrace QED
Version 6.20 und höher
A-96.250.530 / 300617

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Swan Analytical Instruments AMI Oxytrace

Inhaltszusammenfassung für Swan Analytical Instruments AMI Oxytrace

  • Seite 1 AMI Oxytrace AMI Oxytrace QED Version 6.20 und höher A-96.250.530 / 300617...
  • Seite 2 Kontaktieren Sie für technische Fragen die nächste SWAN Vertretung oder direkt den Hersteller: SWAN ANALYTISCHE INSTRUMENTE AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-mail: support@swan.ch Document Status Monitor AMI Oxytrace QED Betriebsanleitung Title: A-96.250.530 Revision Ausgabe Jan. 2008 Erstausgabe Nov. 2008 Inklusive AMI Oxytrace QED Juli 2011 Kapitel Qualitätssicherung hinzugefügt...

  • Seite 3: Inhaltsverzeichnis

    Einzelkomponenten ........2.4.1 AMI Oxytrace Messumformer ......
  • Seite 4 AMI Oxytrace QED Betrieb ..........
  • Seite 5 AMI Oxytrace QED Werkeinstellungen ........Index ..........

  • Seite 6: Sicherheitshinweise

    Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Software-programmen sowie aller anwendbaren Sicherheitsvorschriften und -bestimmun- gen. Aufbewah- Die Betriebsanleitung für das AMI Oxytrace QED muss in der Nähe des Instruments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren, müssen Sie: Schulung ...

  • Seite 7: Warnhinweise

    AMI Oxytrace QED Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalewörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt.  Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz.
  • Seite 8 AMI Oxytrace QED Sicherheitshinweise Warnsymbole Die Bedeutung der Warnsymbole in dieser Betriebsanleitung. Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.250.530 / 300617...

  • Seite 9: Allgemeine Sicherheitsbestimmungen

    AMI Oxytrace QED Sicherheitshinweise 1.2. Allgemeine Sicherheitsbestimmungen Gesetzliche Der Benutzer ist für den ordnungsgemässen Betrieb verantwortlich. Alle Vorsichtsmassnahmen sind zu beachten, um einen sicheren Anforderungen Betrieb des Instruments zu gewährleisten. Ersatzteile und Es dürfen ausschliesslich Ersatzteile und Einwegartikel von SWAN verwendet werden.

  • Seite 10: Beschreibung Des Produkts

    Oxytrace QED eine Faraday-Verifikation beinhaltet. 2.1. Beschreibung des Systems Anwendung Der AMI Oxytrace wird zur Messung niedriger Sauerstoffwerte in hochreinem Wasser verwendet. Ein sehr niedriger Sauerstoffgehalt wird besonders in Wasser-Dampf Kreisläufen von Kraftwerken (z. B. Speisewasser) benötigt, um Korrosion vorzubeugen.
  • Seite 11 AMI Oxytrace QED Beschreibung des Produkts Faraday- Nur für AMI Oxytrace QED Verifikation Wird ein Gleichstrom mittels zwei Elektroden durch Wasser gelei- tet, kommt es nach den Gesetzen von Michael Faraday zu einer Elektrolyse der Flüssigkeit. Wasser wird in molekularen Sauerstoff und Wasserstoff umgewandelt.
  • Seite 12 AMI Oxytrace QED Beschreibung des Produkts Signal- Zwei programmierbare Signalausgänge für Messwerte (frei skalier- bar, linear oder bilinear) oder als kontinuierlicher Steuerausgang ausgänge (Steuerparameter programmierbar). Stromschleife: 0/4–20 mA 510  Maximallast: Dritter Signalausgang als Option erhältlich. Der dritte Signalaus- gang kann als Stromquelle oder als Stromsenke verwendet werden (über einen Schalter auswählbar).
  • Seite 13 AMI Oxytrace QED Beschreibung des Produkts Fluidik AMI Oxytrace Swansensor Oxytrace G in Kombination mit der Messzelle QV-flow PMMA OTG. Die Probe fliesst via Probeneinlass [G] und das Durchflussregulier- ventil [D] in die Messzelle [C], wo die Sauerstoffkonzentration mit den Swansensor Oxytrace G [A] gemessen wird.
  • Seite 14 AMI Oxytrace QED Beschreibung des Produkts Fluidik AMI Oxytrace QED Swansensor Oxytrace G in Kombination mit der Messzelle QV-flow PMMA OTG. Die Probe fliesst via Probeneinlass [H] und das Durchflussregulier- ventil [E] und die Faraday Elektrode [D] in die Messzelle [C], wo die Sauerstoffkonzentration mit den Swansensor Oxytrace G [A] ge- messen wird.

  • Seite 15: Technische Daten

    AMI Oxytrace QED Beschreibung des Produkts 2.2. Technische Daten Strom- 100–240 VAC (±10%) Spannung: versorgung 50/60 Hz (±5%) oder 24 VDC (±10%) max. 30 VA Leistungsaufnahme: Elektronik- Aluminium, mit einem Schutzgrad von IP 66 / NEMA 4X gehäuse −10 bis +50 °C Umgebungstemperatur: −25 bis +65 °C...
  • Seite 16 AMI Oxytrace QED Beschreibung des Produkts Abmessungen Edelstahl, 280x850x150 mm Montageplatte: (AMI Oxytrace 254x824 Lochabstand 8 mm diameter Schrauben: AMI Oxytrace 12.0 kg Gewicht: QED) 280 mm/ 11” 254 mm/ 10” AMI Oxytrace A-96.250.530 / 300617...

  • Seite 17: Übersicht Über Das Instrument

    AMI Oxytrace QED Beschreibung des Produkts 2.3. Übersicht über das Instrument AMI Oxytrace Montageplatte Durchflussregulierventil AMI Messumformer Probenauslass Sauerstoffsensor Ablauftrichter Durchflussmesssensor Probeneinlass Durchflusszelle A-96.250.530 / 300617...
  • Seite 18 AMI Oxytrace QED Beschreibung des Produkts AMI Oxytrace QED Montageplatte Durchflusszelle AMI Messumformer Durchflussregulierventil Faraday Steuereinheit Faraday Elektrode Sauerstoffsensor Ablauftrichter Probenauslass Probeneinlass Durchflussmesssensor A-96.250.530 / 300617...

  • Seite 19: Einzelkomponenten

    AMI Oxytrace QED Beschreibung des Produkts 2.4. Einzelkomponenten 2.4.1 AMI Oxytrace Messumformer Elektronischer Messumformer und Regler zur Messung von Sauer- stoff. 18.5 Abmessungen Breite: 140 mm Höhe: 180 mm Tiefe: 70 mm Gewicht: 1.5 kg Spezifikatio- Elektronikgehäuse: Aluminiumguss Schutzgrad: IP 66 / NEMA 4X...

  • Seite 20: Sensor Oxytrace G

    AMI Oxytrace QED Beschreibung des Produkts 2.4.2 Sensor OXYTRACE G Der Swansensor Oxytrace G wird zum Messen von gelöstem Sau- erstoff in Reinstwasser verwendet und ist auf niedrige Sauerstoff- werte ausgelegt. Technische Clark Sauerstoff Elektrode Daten Goldkathode, Silberanode, Guardelektrode aus Silber...

  • Seite 21: Qv-Flow Pmma Otg

    AMI Oxytrace QED Beschreibung des Produkts 2.4.3 QV-Flow PMMA OTG Durchflusszelle Acrylglas-Durchflusszelle mit Durchflussregulierventil und digitaler Durchflussmessung. Probentemp. max. 45 °C Eingangsdruck max. 1 bar Ausgangs- Druckfrei druck Probenfluss 6–25 l/h Anschluss Swagelok-1/4-Zoll-Adapter für Edelstahlrohr Probeneinlass Anschluss SERTO Winkel für flexiblen 6 mm Schlauch...

  • Seite 22: B-Flow Ss316L Otg

    AMI Oxytrace QED Beschreibung des Produkts 2.4.4 B-Flow SS316L OTG Durchfluss- B-Flow SS316L OTG ist eine Edelstahldurchflusszelle ohne Durch- zelle flussmessung. Sie kann für höhere Betreibsdrücke und Tempera- turen verwendet werden. Betriebstemp. -10 to + 130 °C Sensor max. 50 °C Betriebsdruck max.

  • Seite 23: Installation

    AMI Oxytrace QED Installation Installation Nutzungsein- Bei absehbarer Wettereinwirkung sollte eine Abdeckung installiert werden, um das Instrument gegen Sonneneinstrahlung und Nie- schränkungen derschlag zu schützen. Einschränkungen hinsichtlich der Tempera- tur finden Sie unter Technische Daten, S. 3.1. Installation Check List Überprüfung...

  • Seite 24: Die Instrumententafel Montieren

    AMI Oxytrace QED Installation Einschalten Das Instrument einschalten. Zunächst führt das Instrument einen Selbsttest durch, zeigt die Firmware-Version an und startet dann den normalen Betrieb. Einlaufzeit und Den Sensor an den Messumformer anschliessen und bei einge- Kalibration schaltetem Instrument an der Luft mindestens 30 Minuten, besser 1 Stunde einlaufen lassen.

  • Seite 25: Die Probenein- Und Auslassleitung Anschliessen

    AMI Oxytrace QED Installation 3.3. Die Probenein- und auslassleitung Anschliessen 3.3.1 Swagelok-Edelstahlarmatur am Probeneinlass Vorbereitung Rohr ablängen und entgraten. Es sollte auf einer Länge von 1,5 x Rohrdurchmesser vom Ende gerade und frei von Beschädi- gungen sein. Bei der Montage und Wiedermontage von grösseren Anschluss- stutzen (Gewinde, Klemmring) sollte mit Schmieröl, MoS2, Teflon...

  • Seite 26: Fep Schlauch Am Probenauslass

    1 Die Befestigungshülse [A] lösen. 2 Die Transportschutzkappe [B] entfernen. 3 Den Swansensor Oxytrace G [C] mit Wasser spülen. 4 Den Swansensor Oxytrace G in die Durchflusszelle einbauen. 5 Das Sensorkabel am Messumformer anschliessen, siehe schlussdiagramm AMI Oxytrace, S. A-96.250.530 / 300617...

  • Seite 27: Elektrische Anschlüsse

    AMI Oxytrace QED Installation 3.5. Elektrische Anschlüsse WARNUNG Warnung vor elektrischem Schlag Arbeiten an elektrischen Komponenten immer bei ausgeschal- tetem Messumformer durchführen. Die Nichtbeachtung der Sicherheitsanweisungen kann zu schweren oder tödlichen Ver- letzungen führen.  Das Instrument vor Arbeiten an elektrischen Bauteilen immer ausschalten ...
  • Seite 28 AMI Oxytrace QED Installation WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schalt- kontakt 1 oder 2 bzw. einen Sammelstörkontakt angeschlosse- ne Geräte können elektrische Schläge verursachen.  Vor der Fortführung der Installation müssen Geräte, die an folgende Kontakte angeschlossen sind vom Netz getrennt werden: –...

  • Seite 29: Anschlussdiagramm Ami Oxytrace

    AMI Oxytrace QED Installation 3.5.1 Anschlussdiagramm AMI Oxytrace ACHTUNG Nur die in diesem Diagramm dargestellten Klemmen und nur zu dem vorgesehenen Zweck verwenden. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigun- gen oder Verletzungen führen. A-96.250.530 / 300617...

  • Seite 30: Anschlussdiagramm Ami Oxytrace Qed

    AMI Oxytrace QED Installation 3.5.2 Anschlussdiagramm AMI Oxytrace QED ACHTUNG Nur die in diesem Diagramm dargestellten Klemmen und nur zu dem vorgesehenen Zweck verwenden. Der Einsatz anderer Klem- men kann zu Kurzschlüssen und damit zu Beschädigungen oder Verletzungen führen. A-96.250.530 / 300617...

  • Seite 31: Stromversorgung

     Die Hauptversorgung muss mit einem externen Schalter oder einem Schutzschalter ausgestattet sein, der – in der Nähe des Instruments liegt – für den Bediener einfach zugänglich ist – als Unterbrecher für AMI Oxytrace QED markiert ist A-96.250.530 / 300617...

  • Seite 32: Schalteingang

    AMI Oxytrace QED Installation 3.6. Schalteingang Hinweis: Nur potenzialfreie (trockene) Kontakte verwenden. Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und dem Widerstand des Relais) muss kleiner als 50 Ω sein. Klemmen 16/42 Für Informationen zur Programmierung siehe Programmübersicht, 3.7. Schaltkontakte 3.7.1 Sammelstörkontakt...

  • Seite 33: Schaltausgang 1 Und 2

    AMI Oxytrace QED Installation 3.7.2 Schaltausgang 1 und 2 Hinweis: Maximalbelastung 1 A/250 VAC Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma- lerweise offen» oder «normalerweise geschlossen» konfiguriert werden. Standard für beide Schaltausgänge ist «normalerweise of- fen». Um einen Schaltausgang als «normalerweise geschlossen»...
  • Seite 34 AMI Oxytrace QED Installation ACHTUNG Mögliche Beschädigung der Schaltkontakte im AMI Messumformer verursacht durch hohe induktive Last Stark induktive oder direkt gesteuerte Lasten (Magnetventile, Dosierpumpen) können die Schaltkontakte zerstören.  Um induktive Lasten >0,1 A zu schalten, eine AMI Relaisbox oder ein passendes Hochstromrelais verwenden.

  • Seite 35: Signalausgänge

    AMI Oxytrace QED Installation 3.8. Signalausgänge 3.8.1 Signalausgänge 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω Werden Signale an zwei verschiedene Empfänger gesendet, einen Signaltrenner (loop isolator) verwenden. Signalausgang 1: Klemmen 14 (+) und 13 (−) Signalausgang 2: Klemmen 15 (+) und 13 (−) Für nähere Informationen siehe...

  • Seite 36: Signalausgang 3

    AMI Oxytrace QED Installation 3.9.1 Signalausgang 3 Klemmen 38 (+) und 37 (-). Erfordert die Zusatzplatine für den dritten Signalausgang 0/4 - 20 mA. Der dritte Signalausgang kann als Stromquelle oder als Stromsenke verwendet werden (über Schalter [A] auswählbar). Nähere Informati- onen finden Sie in den dazugehörigen Installationsanweisungen...

  • Seite 37: Hart-Schnittstelle

    AMI Oxytrace QED Installation 3.9.3 HART-Schnittstelle Klemmen 38 (+) und 37 (-). Die HART-Schnittstelle ermöglicht Kommunikation über das HART- Protokoll. Nähere Informationen finden Sie in der HART-Anleitung. HART-Schnittstelle 3.9.4 USB-Schnittstelle Die USB-Schnittstelle wird zum Speichern von Logger-Daten und für Firmware-Uploads verwendet. Nähere Informationen finden Sie in den dazugehörigen Installationsanweisungen.

  • Seite 38: Das Instrument Einrichten

    AMI Oxytrace QED Das Instrument einrichten Das Instrument einrichten 4.1. Probenfluss einstellen 1 Das Durchflussregulierventil [A] öffnen und warten bis die Durchflusszelle gefüllt ist. 2 Das Instrument einschalten. 3 Den Probenfluss auf 8–25 l/h einstellen. 4.2. Programmierung Alle Parameter für externe Geräte (Schnittstelle, Rekorder usw.) sowie für den Betrieb des Instruments (Desinfektion, Grenzwerte,...

  • Seite 39: Betrieb

    AMI Oxytrace QED Betrieb Betrieb 5.1. Funktion der Tasten Exit Enter um das Menü zu verlassen/den Befehl abzubrechen (ohne Änderungen zu speichern) um zur vorherigen Menüebene zurückzukehren um sich in einer Menüliste ABWÄRTS zu bewegen und Werte zu verringern um sich in einer Menüliste AUFWÄRTS zu bewegen und Werte zu erhöhen...

  • Seite 40: Messwerte Und Symbole Am Display

    AMI Oxytrace QED Betrieb 5.2. Messwerte und Symbole am Display 15:20:18 0.15 23 °C 12 l/h Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unter- brochen (zeigt Status der Signalausgänge).

  • Seite 41: Aufbau Der Software

    AMI Oxytrace QED Betrieb 5.3. Aufbau der Software Hauptmenü Meldungen Diagnose Wartung Betrieb Installation Menü 1: Meldungen Messages Zeigt die aktuellen Fehler sowie ein Ereignisproto- Anliegende Fehler koll (Zeit und Status von Ereignissen, die zu einem Meldungs-Liste früheren Zeitpunkt eingetreten sind) sowie War- tungsanfragen.

  • Seite 42: Parameter Und Werte Ändern

    AMI Oxytrace QED Betrieb 5.4. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken.

  • Seite 43: Wartung

    AMI Oxytrace QED Wartung Wartung Die Wartungshäufigkeit hängt stark von der Wasserqualität ab. Der AMI Oxytrace ist für die Bestimmung niedriger Werte von gelöstem Sauerstoff in Reinstwasser ausgelegt. Er eignet sich nicht zur Messung des Gehalts an gelöstem Sauer- stoff in Abwasser.

  • Seite 44: Den Sauerstoffsensor Warten

    AMI Oxytrace QED Wartung 6.3. Den Sauerstoffsensor warten Das Elektrolyt und die Membran muss von Zeit zu Zeit ausge- tauscht werden. WARNUNG Ätzende Flüssigkeit Das Füllelektrolyt ist alkalisch und ätzend. Es enthält weniger als 1% Kaliumhydroxid.  Nicht verschlucken. Bei der Handhabung Schutzbrille und Handschuhe tragen.
  • Seite 45 AMI Oxytrace QED Wartung Swansensor Oxytrace G Gewinde Guard-Elektrode Anode Messkopf Kathode Sensorkappe mit Membrane 3 Die Sensorkappe [H] vom Swansensor Oxytrace G [A] lösen und entfernen. 4 Den restlichen Elektrolyt ausleeren. 5 Die Sensorkappe mit neuem Elektrolyt nachfüllen. Hinweis: Die Nut [C] am Sensorgewinde [B] ermöglicht das Entweichen von Luft und Elektrolyt beim Einschrauben der Sensorkappe.

  • Seite 46: Messzelle Und Sensor Reinigen

    AMI Oxytrace QED Wartung 12 Im Menu <Wartung>/<Service>/<Neue Füllung> den Zähler für den Elektrolytfüllstand auf Null zurücksetzen, siehe 3.2.1, S. 71). 6.3.2 Messzelle und Sensor reinigen Je nach Wasserqualität müssen Sensor und Messzelle gereinigt werden. Vor der Reinigung den Betrieb stoppen wie in Abschalten für War-...

  • Seite 47: Die Faraday-Elektrode Warten

    AMI Oxytrace QED Wartung Die Faraday-Elektrode warten 6.4. Fixierhülse Elektrodenschaft Unterlegscheibe O-Ring Innenelektrode O-Ring Hohlelektrode 1 Das Instrument ausschalten und das Durchflussregulierventil schliessen. 2 Die Faraday-Steuereinheit öffnen. 3 Das Kabel von den Klemmen lösen und aus der Faraday-Steu- ereinheit herausziehen.
  • Seite 48 AMI Oxytrace QED Wartung 8 Die Innenelektrode [E] mit einem Papiertuch und die Hohlelekt- rode mit einem Pfeifenreiniger reinigen.  Die Elektrodenoberflächen sollten nach der Reinigung glänzen. Möglicherweise ein Poliermittel oder etwas Zahnpasta verwenden. 9 Alle Teile gut mit Wasser spülen.

  • Seite 49: Kalibrierung

    AMI Oxytrace QED Wartung 6.5. Kalibrierung Die Sensormembrane darf nicht in direkten Kontakt mit Wasser kommen! In einer nassen Durchflusszelle ist die Atmosphäre mit Wasser- dampf gesättigt. Unter diesen Voraussetzungen lassen sich die besten Kalibrierungsergebnisse erzielen. Die Kalibrierungszeit hängt im Wesentlichen vom Unterschied zwi- schen der Temperatur und dem Sauerstoffgehalt in der Probe und in der Luft ab.
  • Seite 50 AMI Oxytrace QED Wartung Kalibration 3.1.5 Elektrode gekippt in die nasse Durchfluss- zelle stellen. Weiter mit <Enter> A Gekippter Sensor B Durchflusszelle 8 [Enter] drücken um die Kalibration Kalibration 3.1.1 zu starten. Sättigung 76.3 %  Die Sättigung sollte 100%, ...

  • Seite 51: Null-Verifikation

    AMI Oxytrace QED Wartung 6.6. Null-Verifikation SWANSENSOR OXYTRACE G für die Messung eines niedrigen Sauerstoffgehalts (< 1 ppb). 1 Eine 5%-Natriumsulfitlösung mit entmineralisiertem Wasser vorbereiten. 2 Den Sensor kalibrieren, siehe Kalibrierung, S. 3 Den Sensor in die Natriumsulfitlösung stellen, dabei sicherstel- len, dass sich keine Luftblasen an der Sensormembrane bilden.

  • Seite 52: Faraday-Verifikation

    AMI Oxytrace QED Wartung 6.7. Faraday-Verifikation Die Faraday-Verifikation kann nur bei Konzentrationen unter 200 ppb angewendet werden. Wenn die automatische Faraday-Ve- rifikation aktiviert ist, wird die Faraday-Verifikation periodisch durch- geführt. Eine manuelle Faraday-Verifikation für Testzwecke kann jederzeit ausgelöst werden. Automatische Aufgrund der Werkeinstellung führt das Instrument alle 3 Stunden...

  • Seite 53: Qualitätssicherung Des Instruments

    Jedes SWAN Online-Instrument ist mit integrierten, autonomen Qualitätssicherungsfunktionen ausgestattet, mit denen die Plausibi- lität der durchgeführten Messungen geprüft wird. Für AMI Oxytrace und AMI Oxytrace QED sind dies:  Kontinuierliche Überwachung des Probenflusses  Kontinuierliche Überwachung der Temperatur im Messumfor- mergehäuse...

  • Seite 54: Swan Qualitätssicherungsverfahren Aktiviren

    AMI Oxytrace QED Wartung Tab. 6-1 Grenzwerte und Intervalle für AMI Oxytrace und AMI Oxytrace QED Max. Abweichung Max. Abweichung Mindest- Qualitätsstufe Temperatur [°C] Messergebnis [%] Wartungsintervall 0: Aus 0,5 °C 1: Trend Jährlich 0,4 °C 2: Standard Vierteljährlich 0,3 °C...

  • Seite 55: Vorabtest

    • Bei laufender Messung mindestens 10 min. warten, bis Messwert und Temperatur stabil sind. Beispiel- Das Referenzinstrument AMI Inspector Oxygen ist parallel zum Monitor AMI Oxytrace installiert, d. h. das T-Stück befindet sich am messung Probeneinlassrohr und der Probenfluss wird auf beide Instrumente mit T-Stück verteilt.
  • Seite 56 Probeneinlass Referenzdurchflusszelle T-Stück On-line Durchflusszelle 1 Probenfluss zum AMI Oxytrace durch Schliessen des entspre- chenden Ventils, z. B. Rückdruckregler, der Probenvorbereitung oder Durchflussregulierventil an der Durchflusszelle, stoppen. 2 Probenleitung von Monitor AMI Oxytrace [A] mit Probeneinlass des Referenzinstruments AMI Inspector [B] verbinden. Mitgelie- fertes PA-Rohr verwenden.

  • Seite 57: Die Vergleichsmessung Durchführen

    6.8.4 Die Vergleichsmessung durchführen Die Vergleichsmessung ist menügeführt. Um die Vergleichsmes- sung zu starten wie folgt vorgehen: 1 Beim Monitor AMI Oxytrace zum Menu <Wartung ><Qualitätssicherung>. navigieren. 2 [Enter] drücken. 3 Dem Dialog auf dem Display folgen. 4 Die Instrumente anschliessen, Qualitätssicherung...

  • Seite 58: Die Vergleichmessung Abschliessen

    AMI Oxytrace QED Wartung 6.8.5 Die Vergleichmessung abschliessen 1 Den Probenfluss zum AMI Oxytrace durch Schliessen des ent- sprechenden Ventils, z. B. Rückdruckregler, der Probenvorbe- reitung oder des Durchflussregulierventils der Durchflusszelle stoppen. 2 Durchflussregulierventil zum AMI Inspector zudrehen. 3 AMI Inspector trennen. Dazu Zuleitungen entfernen und Pro-...

  • Seite 59: Die Sicherungen Auswechseln

    AMI Oxytrace QED Wartung 6.9. Die Sicherungen auswechseln WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schalt- kontakt 1 oder 2 bzw. am Sammelstörkontakt angeschlossene Geräte können elektrische Schläge verursachen.  Vor der Fortführung der Installation müssen Geräte, die an...

  • Seite 60: 6.10. Längere Betriebsunterbrechungen

    AMI Oxytrace QED Wartung 6.10. Längere Betriebsunterbrechungen 1 Das Instrument ausschalten. 2 Den Probenfluss stoppen. 3 Den Swansensor Oxytrace G ausbauen. 4 Den Sensor mit einem weichen Papiertuch reinigen und danach mit Wasser abspülen. 5 Ablagerungen an der Wand der Durchflusszelle mit einer wei- chen Bürste entfernen.

  • Seite 61: Fehlerliste

    AMI Oxytrace QED Fehlerliste Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein programmierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch.

  • Seite 62: Beschreibung

    AMI Oxytrace QED Fehlerliste Fehler Beschreibung Korrekturmassnahmen – Prozess überprüfen E001 Sauerstoff Alarm hoch – Programmierte Werte überprüfen, siehe 5.3.1.1.1, S. 80 – Prozess überprüfen E002 Sauerstoff Alarm tief – Programmierte Werte überprüfen, siehe 5.3.1.1.25, S. 80 – Prozess überprüfen E003 Sättigung Alarm hoch...
  • Seite 63 AMI Oxytrace QED Fehlerliste Fehler Beschreibung Korrekturmassnahmen – Sensor-Verdrahtung überprüfen E012 Temp. Unterbruch – Sensor überprüfen – Gehäuse-/Umgebungstemperatur prü- E013 Gehäusetemp. hoch – Programmierte Werte überprüfen, siehe 5.3.1.5.1, S. 81 – Gehäuse-/Umgebungstemperatur prü- E014 Gehäusetemp. tief – Programmierte Werte überprüfen, siehe 5.3.1.5.2, S.
  • Seite 64 AMI Oxytrace QED Fehlerliste Fehler Beschreibung Korrekturmassnahmen – Service anrufen E032 Falsches Fron-End – keine, Statusmeldung E033 Einschalten – keine, Statusmeldung E034 Ausschalten – Elektrolyt nachfüllen, siehe Elektrolyt E065 Elektrolyt erschöpft austauschen, S. 42 A-96.250.530 / 300617...

  • Seite 65: Programmübersicht

    AMI Oxytrace QED Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, S.  Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Passwort- schutz möglich. Es können keine Einstellungen geändert wer- den.

  • Seite 66: Diagnose (Hauptmenü 2)

    AMI Oxytrace QED Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation Bez. AMI Oxytrace * Menunummern 2.1* Version 6.20-06/16 Werkprüfung Gerät 2.1.3.1* 2.1.3* Hauptplatine Front-End Betriebszeit Jahre / Tage / Stunden / Minuten / Sekunden 2.1.4.1* 2.1.4* Sensoren Oxytrace G Messwert 2.2* 2.2.1*...

  • Seite 67: Maintenance (Main Menu 3)

    AMI Oxytrace QED Programmübersicht 8.3. Maintenance (Main Menu 3) Kalibration Calibration 3.1.5 * Menunummern 3.1* Sevice Elektrolyt Letze Füllung 3.2* 3.2.1* Restmenge Verbl. Zeit Neue Füllung 3.2.1.5* Faraday Verifikation Aktueller Wert 3.2.2 Faradaykonz.. Fortschsritt Simulation Sammelstörkontakt 3.2.1* 3.3* Schaltausgang 1 3.2.2*...

  • Seite 68: Betrieb (Hauptmenu 4)

    AMI Oxytrace QED Programmübersicht 8.4. Betrieb (Hauptmenu 4) Sensoren Filterzeitkonst 4.1.1* *Menunummern 4.1* Haltezeit n. Kal. 4.1.2* Faraday Parameter Betriebsart 4.1.3.1* 4.1.3* Intervall 4.1.3.20* Verzögerung 4.1.3.3* Signalausgänge 4.1.3.4* Ausgänge/Regler 4.1.3.5* Schaltkontakte Sammelstörkontakt Alarm Sauerstoff Alarm hoch 4.2.1.1.1* 4.2* 4.2.1* 4.2.1.1* Alarm tief 4.2.1.1.25*...

  • Seite 69: Installation (Hauptmenu 5)

    AMI Oxytrace QED Programmübersicht 8.5. Installation (Hauptmenu 5) Sensoren Verschiedenes Durchfluss 5.1.1.1* * Menunummern 5.1* 5.1.1* O2 Offset 5.1.1.2* Qualitätssicherung Qualitätsstufe 5.1.2.1* 5.1.2* Signalausgänge Signalausgang 1 u. 2 Parameter 5.2.1.1 und 5.2.2.1* 5.2* 5.2.1* und 5.2.2* Stromschleife 5.2.1.2 und 5.2.2.2* Funktion 5.2.1.3 und 5.2.2.3*...
  • Seite 70 AMI Oxytrace QED Programmübersicht Verschiedenes Sprache 5.4.1* * Menunummern 5.4* Werkseinstellung 5.4.2* Firmware laden 5.4.3* Passwort Meldungen 5.4.4.1* 5.4.4* Wartung 5.4.4.2* Betrieb 5.4.4.3* Installation 5.4.4.4* ID Probe 5.4.5* Überw. Signalausgang 5.4.6* Schnittstelle Protokoll 5.5.1* (nur mit RS485- 5.5* Geräteadresse 5.5.21*...

  • Seite 71: Programmliste Und Erläuterungen

    AMI Oxytrace QED Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Anliegende Fehler 1.1.5 Zeigt die Liste mit aktuellen Fehlern und Statuszuständen (aktiv, bestätigt). Wird ein aktiver Fehler bestätigt, wird der Sammelstör- kontakt wieder aktiviert. Wird ein Fehler gelöscht, wird er in die Mel- dungsliste verschoben.
  • Seite 72 AMI Oxytrace QED Programmliste und Erläuterungen 2.2.1.4 Kal. History Zeigt die Diagnosewerte der letzten Kalibrierung des Sauerstoff- sensors. Es werden maximal 64 Datensätze gespeichert. Nummer: Kalibrationszähler. Datum, Zeit: Datum und Zeit der Kalibration. Sät. Strom: Sättigungsstrom zum Zeitpunkt der Kalibration.

  • Seite 73: Wartung

    AMI Oxytrace QED Programmliste und Erläuterungen 3 Wartung 3.1 Kalibrierung 3.1.1 Starten Sie die Kalibrierung und folgen Sie den Anweisungen auf dem Bildschirm, siehe Kalibrierung, S. Es werden folgende Werte angezeigt: Sättigung in % und der Sätti- gungsstrom in nA. Der Fortschrittsbalken zeigt den Verlauf der Kali- brierung an.

  • Seite 74: Betrieb

    AMI Oxytrace QED Programmliste und Erläuterungen 3.3 Simulation Um den Wert eines Schaltausgangs anzuzeigen,  Sammelstörkontakt  Schaltausgang 1 und 2  Signalausgang 1 und 2 Mit den [ ] oder [ ] Tasten auswählen. [Enter] drücken. Den Zustand des ausgewählten Objekts mit den [ ] oder ] Tasten ändern.
  • Seite 75 AMI Oxytrace QED Programmliste und Erläuterungen 4.1.2 Haltezeit n. Kal.: Zur Stabilisierung des Instruments nach der Kali- brierung. Während der Kalibrierung (plus Haltezeit) werden die Sig- nalausgänge (auf dem letzten Wert) eingefroren. Alarm- und Grenzwerte sind nicht aktiv. Bereich: 0–6000 Sek 4.1.3...
  • Seite 76 AMI Oxytrace QED Programmliste und Erläuterungen 4.2 Schaltkontakte Siehe Schaltkontakte, S. 4.3 Logger Das Instrument verfügt über einen internen Logger. Die Logger-Da- ten können über einen USB-Stick auf einen PC kopiert werden, falls die optionale USB-Schnittstelle installiert ist. Der Logger kann ca. 1500 Datensätze speichern. Die Datensätze bestehen aus: Datum, Zeit, Alarmen, Messwerten, Rohwerten, Ge- häusetemperatur, Durchfluss.

  • Seite 77: Installation

    AMI Oxytrace QED Programmliste und Erläuterungen 5 Installation 5.1 Sensoren 5.1.1 Verschiedenes 5.1.1.1 Durchfluss: Wird eine Durchflusszelle ohne Flussmessung (z. B. B-Flow) verwendet, wählen Sie „Keiner“. Ansonsten wählen Sie „Q-Flow“. 5.1.1.2 O2 Offset: Manuelle, kleinere Korrektur des Offsets. Bereich -5 bis +5 ppb 5.1.2...
  • Seite 78 AMI Oxytrace QED Programmliste und Erläuterungen 5.2.1.3 Funktion: Legen Sie fest, ob der Signalausgang zur Übertragung von Prozesswerten oder zur Ansteuerung von Reglereinheiten ver- wendet wird. Verfügbar sind:  linear, bilinear oder logarithmisch für Prozesswerte. Siehe Als Prozesswerte, S. 76 ...

  • Seite 79: Parameter: Temperatur

    AMI Oxytrace QED Programmliste und Erläuterungen Parameter: Sauerstoff. Skalenanfang: 0.00 ppb –20.00 ppm Skalenende: 0.00 ppb –20.00 ppm Parameter: Temperatur Skalenanfang: -30 bis + 130 °C Skalenende: -30 bis + 130 °C Parameter: Probenfluss Skalenanfang: 0–50 l/h Skalenende: 0–50 l/h Parameter: Sättigung...
  • Seite 80 AMI Oxytrace QED Programmliste und Erläuterungen Antwort auf maximale Steuerausgabe = 1.2/a Tangente am Wendepunkt = 2L Zeit = L/2 Der Schnittpunkt der Tangente mit der entsprechenden Achse führt zu den Parametern a und L. Näheres zum Anschliessen und Programmieren findet sich im Handbuch zur jeweiligen Steuereinheit.

  • Seite 81: Regelparameter: Parameter = Sättigung

    AMI Oxytrace QED Programmliste und Erläuterungen 5.2.1.43 Regelparameter: Parameter = Probenfluss 5.2.1.43.12 Sollwert: Bereich: 0–50 l/h 5.2.1.43.22 P-Band: Bereich: 0–50 l/h 5.2.1.43 Regelparameter: Parameter = Sättigung 5.2.1.43.13 Sollwert: Bereich: 0–200% 5.2.1.43.23 P-Band: Bereich: 0–200% 5.2.1.43.3 Nachstellzeit: die Zeit, bis die Schrittreaktion eines einzelnen I- Controllers denselben Wert erreicht, der plötzlich von einem P-...

  • Seite 82: Sammelstörkontakt: Der Sammelstörkontakt Wird Als Kumulativer

    AMI Oxytrace QED Programmliste und Erläuterungen 5.3 Schaltkontakte 5.3.1 Sammelstörkontakt: Der Sammelstörkontakt wird als kumulativer Fehlerindikator verwendet. Unter normalen Betriebsbedingungen ist der Kontakt aktiviert. Der Kontakt wird unter folgenden Bedingungen deaktiviert:  Stromausfall  Feststellung von Systemfehlern wie defekte Sensoren oder elektronische Teile ...

  • Seite 83: Alarm Sättigung

    AMI Oxytrace QED Programmliste und Erläuterungen Hinweis: Für eine korrekte Messung ist ein ausreichender Durchfluss Voraussetzung. Wir empfehlen daher die Option «Ja». 5.3.1.2.2 Alarm hoch: Übersteigt der Messwert den programmierten Parame- ter, wird E009 angezeigt. Bereich: 12–50 l/h 5.3.1.2.35 Alarm tief: Fällt der Messwert unter den programmierten Parame- ter, wird E010 angezeigt.

  • Seite 84: Funktion = Oberer/Unterer Grenzwert

    AMI Oxytrace QED Programmliste und Erläuterungen 5.3.1.5.2 Gehäusetemp. tief: Wert «Alarm tief» für die Temperatur des Elekt- ronikgehäuses festlegen. Fällt die Temperatur unter den program- mierten Parameter, wird E014 angezeigt. Bereich: -10–20 °C 5.3.2 und 5.3.3 Schaltausgang 1 und 2: Die Funktion von Schaltkontakt 1 oder 2 wird vom Benutzer definiert: Hinweis: Die Navigation in den Menüs <Schaltausgang 1>...

  • Seite 85: Funktion = Aufwärtsregler Oder Abwärtsregler

    AMI Oxytrace QED Programmliste und Erläuterungen 5.3.2.400 Hysterese: Innerhalb des Hysteresebereichs reagiert der Schal- tausgang nicht. Dies verhindert eine Beschädigung der Schaltkon- takte, wenn der Messwert um den Alarmwert schwankt. Parameter Bereich Sauerstoff 0.00 ppb –20.00 ppm Temperatur 0–100 °C Probenfluss 0–50 l/h...

  • Seite 86: Funktion = Zeitschaltuhr

    AMI Oxytrace QED Programmliste und Erläuterungen 5.3.2.32.4 Regelparameter: Bereich für jeden Parameter wie unter 5.2.1.43, S. Stellglied = Frequenz Beispiele für Dosiergeräte die Pulsfrequenz gesteuert werden sind die klassischen Membranpumpen mit potenzialfreiem Auslöseein- gang. Die Dosierung wird über die Frequenz der Dosierstösse ge- regelt.
  • Seite 87 AMI Oxytrace QED Programmliste und Erläuterungen 5.3.2.6 Signalausgänge: Verhalten der Signalausgänge beim Schliessen des Relais auswählen: fortsetzen: Die Signalausgänge geben weiterhin den Mess- wert aus. halten: Die Signalausgänge geben den letzten gültigen Messwert aus. Die Messung wird unterbrochen. Es werden nur schwerwiegende Fehler angezeigt.
  • Seite 88 AMI Oxytrace QED Programmliste und Erläuterungen 5.3.2.24 wöchentlich Der Schaltkontakt kann an einem oder mehreren Tagen einer Wo- che aktiviert werden. Die Startzeit gilt für jeden Tag. 5.3.2.342 Kalender: 5.3.2.342.1 Startzeit: Die programmierte Startzeit ist gültig für jeden program- mierten Tag. um die Startzeit einzugeben siehe 5.3.2.341, S.
  • Seite 89 AMI Oxytrace QED Programmliste und Erläuterungen 5.3.4.3 Ausgänge/Regler: (Schaltkontakt oder Signalausgang): Fortfahren: Der Regler arbeitet normal. Halten: Der Regler arbeitet mit dem letzten gültigen Wert. Aus: Der Regler wird ausgeschaltet. 5.3.4.4 Fehler: Nein: Es wird keine Meldung angezeigt und der Sammelstörkontakt wird bei aktivem Schaltein-...
  • Seite 90 AMI Oxytrace QED Programmliste und Erläuterungen 5.4.5 ID Probe: Identifizieren Sie den Prozesswert mit einem sinnvollen Text, z. B. der KKS-Nummer. 5.4.6 Überwachung Signalausgang: Definieren, ob Meldung E028 bei ei- ner Leitungsunterbrechung an Signalausgang 1 oder 2 angezeigt werden soll.

  • Seite 91: Sicherheitsdatenblätter

    AMI Oxytrace QED Sicherheitsdatenblätter Sicherheitsdatenblätter 10.1. Reagenzien Katalognr.: 102751.10 Name des Stof- Fülllösung 1ALK Teil von: A-87.290.060 fes/Gemischs: Download der Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Re- agenzien sind zum Download unter www.swan.ch verfügbar. Sicherheits- datenblätter A-96.250.530 / 300617...

  • Seite 92: Werkeinstellungen

    AMI Oxytrace QED Werkeinstellungen Werkeinstellungen Betrieb: Sensoren: Filterzeitkonst.:................10 s Haltezeit n.Kal.:................ 300 s Schaltkontakte Sammelstörkontakt ..........wie in Installation Schaltausgang 1/2 ..........wie in Installation Schalteingang ............wie in Installation Logger Logintervall: ................30 min Logger löschen: ................. nein...
  • Seite 93 AMI Oxytrace QED Werkeinstellungen Schaltausgang 1 Funktion:................Ob. Gw. Parameter:................Sauerstoff Sollwert:................10.00 ppm Hysterese: ................100 ppb Verzögerung: ................30 s Schaltausgang 2 Funktion:................Ob. Gw. Parameter:..............Temperatur Sollwert:................... 50 °C Hysterese: ................. 1 °C Verzögerung: ................30 s Wenn Funktion = Aufw. Regler oder Abw. Regler: Parameter:................Sauerstoff...
  • Seite 94 AMI Oxytrace QED Werkeinstellungen Diverses Sprache: ................Englisch Werkeinstellung: ................ nein Firmware Laden:................ nein Passwort: ..........für alle Betriebsarten 0000 ID Probe:................- - - - - - - - Überwachung Signalausgang............ nein Schnittstelle Protokoll................USB Stick A-96.250.530 / 300617...

  • Seite 95: Index

    AMI Oxytrace QED Index Index ..Beschreibung des Systems Probenanforderungen ..– Profibus ..Programmzugriff . . . Elektrische Anschlüsse ...

  • Seite 96: Notizen

    AMI Oxytrace QED Notizen Notizen A-96.250.530 / 300617...
  • Seite 97 AMI Oxytrace QED Notizen A-96.250.530 / 300617...

  • Seite 98: Produkte Von Swan

    AMI Oxytrace QED SWAN ist weltweit durch Tochtergesellschaften und Distributoren vertreten. kooperiert mit unabhängigen Vertriebspartnern auf der ganzen Welt. Produkte von SWAN Analyseinstrumente für: Reinstwasser Speisewasser, Dampf und Kondensat Trinkwasser Schwimmbad - und Brauchwasser Kühlwasser Abwasser Hergestellt in der Schweiz...
