AMI pH-Redox
Installation
3.2.
PVC-Panel
installieren
Stahlpanel
installieren
Montage-
anforderungen
A-96.250.480 / 200717

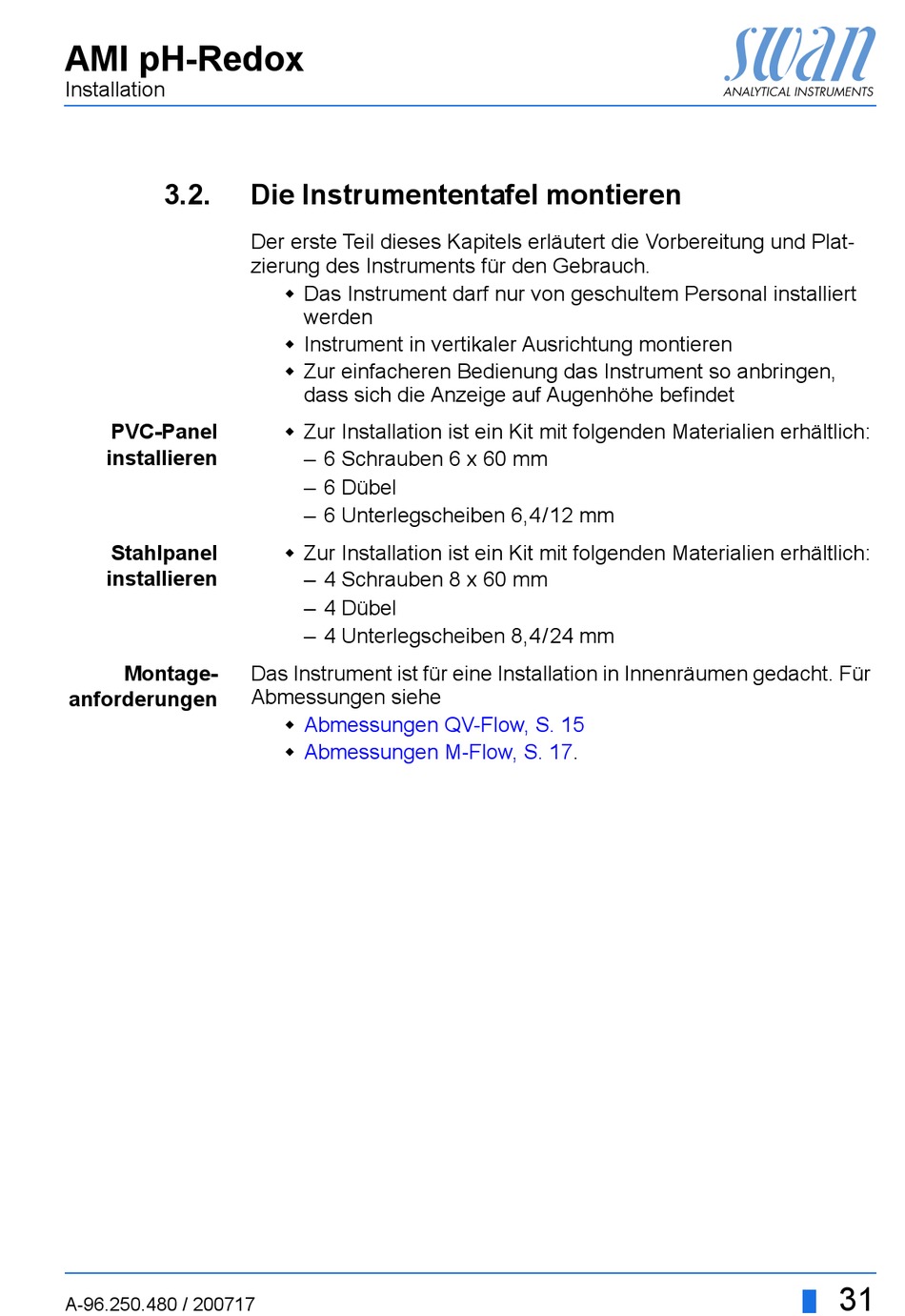

Die Instrumententafel montieren
Der erste Teil dieses Kapitels erläutert die Vorbereitung und Plat-
zierung des Instruments für den Gebrauch.
Das Instrument darf nur von geschultem Personal installiert
werden
Instrument in vertikaler Ausrichtung montieren
Zur einfacheren Bedienung das Instrument so anbringen,
dass sich die Anzeige auf Augenhöhe befindet
Zur Installation ist ein Kit mit folgenden Materialien erhältlich:
– 6 Schrauben 6 x 60 mm
– 6 Dübel
– 6 Unterlegscheiben 6,4/12 mm
Zur Installation ist ein Kit mit folgenden Materialien erhältlich:
– 4 Schrauben 8 x 60 mm
– 4 Dübel
– 4 Unterlegscheiben 8,4/24 mm
Das Instrument ist für eine Installation in Innenräumen gedacht. Für
Abmessungen siehe
Abmessungen QV-Flow, S. 15
Abmessungen M-Flow, S.
17.
31
