AMI pH-Redox
Installation
3.6.
38

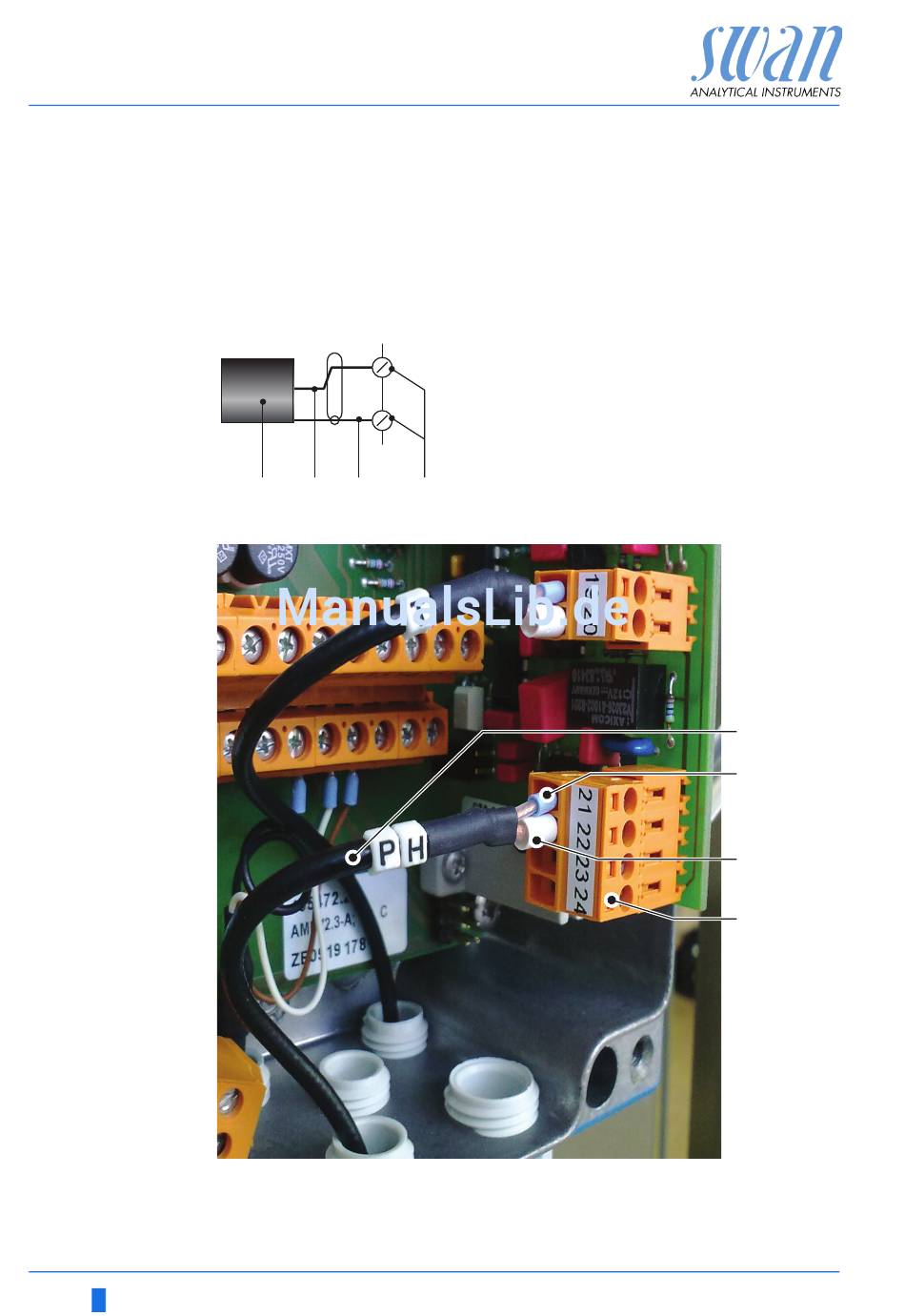

Den Swansensor anschliessen

Das Koaxialkabel des Sensorsteckers besteht aus dem Innenleiter
[B] (blau) und der Kabelabschirmung [C] (weiss). Beim Anschlie-
ssen des Kabels darauf achten, Abschirmung und Innenleiter nicht
zu verwechseln.
A B C
A Koaxialkabel
B Innenleiter
A Koaxialkabel
B Innenleiter
C Abschirmung
D Klemmen oder Stecker
D
C Abschirmung (Aussenleiter)
D Klemmen oder Stecker
A
B
C
D
A-96.250.480 / 200717
