AMI pH-Redox
Installation

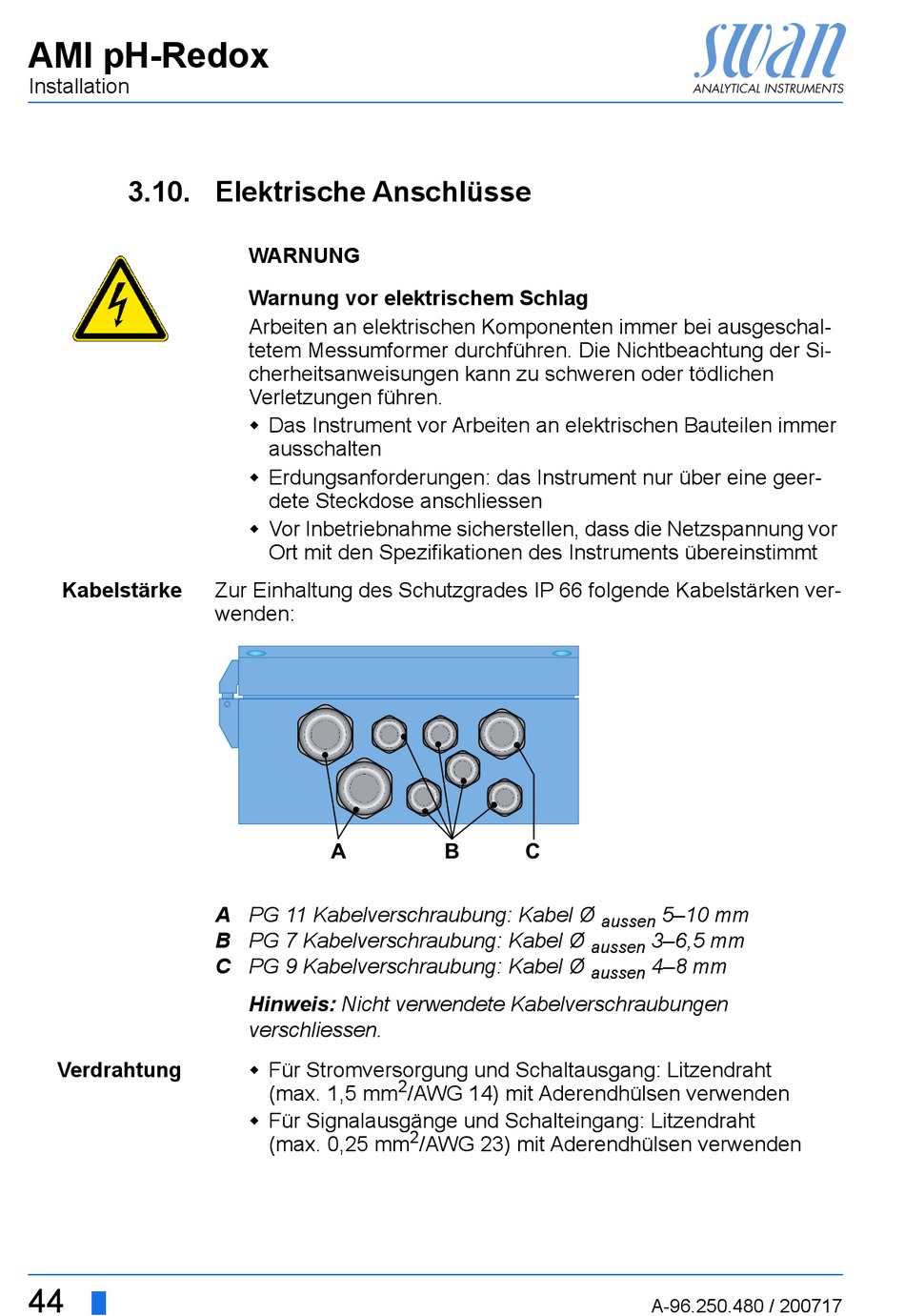

3.10. Elektrische Anschlüsse
Kabelstärke
Verdrahtung
44
WARNUNG
Warnung vor elektrischem Schlag
Arbeiten an elektrischen Komponenten immer bei ausgeschal-
tetem Messumformer durchführen. Die Nichtbeachtung der Si-
cherheitsanweisungen kann zu schweren oder tödlichen
Verletzungen führen.
Das Instrument vor Arbeiten an elektrischen Bauteilen immer
ausschalten
Erdungsanforderungen: das Instrument nur über eine geer-
dete Steckdose anschliessen
Vor Inbetriebnahme sicherstellen, dass die Netzspannung vor
Ort mit den Spezifikationen des Instruments übereinstimmt
Zur Einhaltung des Schutzgrades IP 66 folgende Kabelstärken ver-
wenden:
A
A
PG 11 Kabelverschraubung: Kabel Ø
B
PG 7 Kabelverschraubung: Kabel Ø
C
PG 9 Kabelverschraubung: Kabel Ø
Hinweis: Nicht verwendete Kabelverschraubungen
verschliessen.
Für Stromversorgung und Schaltausgang: Litzendraht
(max. 1,5 mm
Für Signalausgänge und Schalteingang: Litzendraht
(max. 0,25 mm
B
C
2
/AWG 14) mit Aderendhülsen verwenden
2
/AWG 23) mit Aderendhülsen verwenden
5–10 mm
aussen
3–6,5 mm
aussen
4–8 mm
aussen
A-96.250.480 / 200717
