Installation
3.5.
Kabelstärke
Verdrahtung
A-96.250.340 / 120617

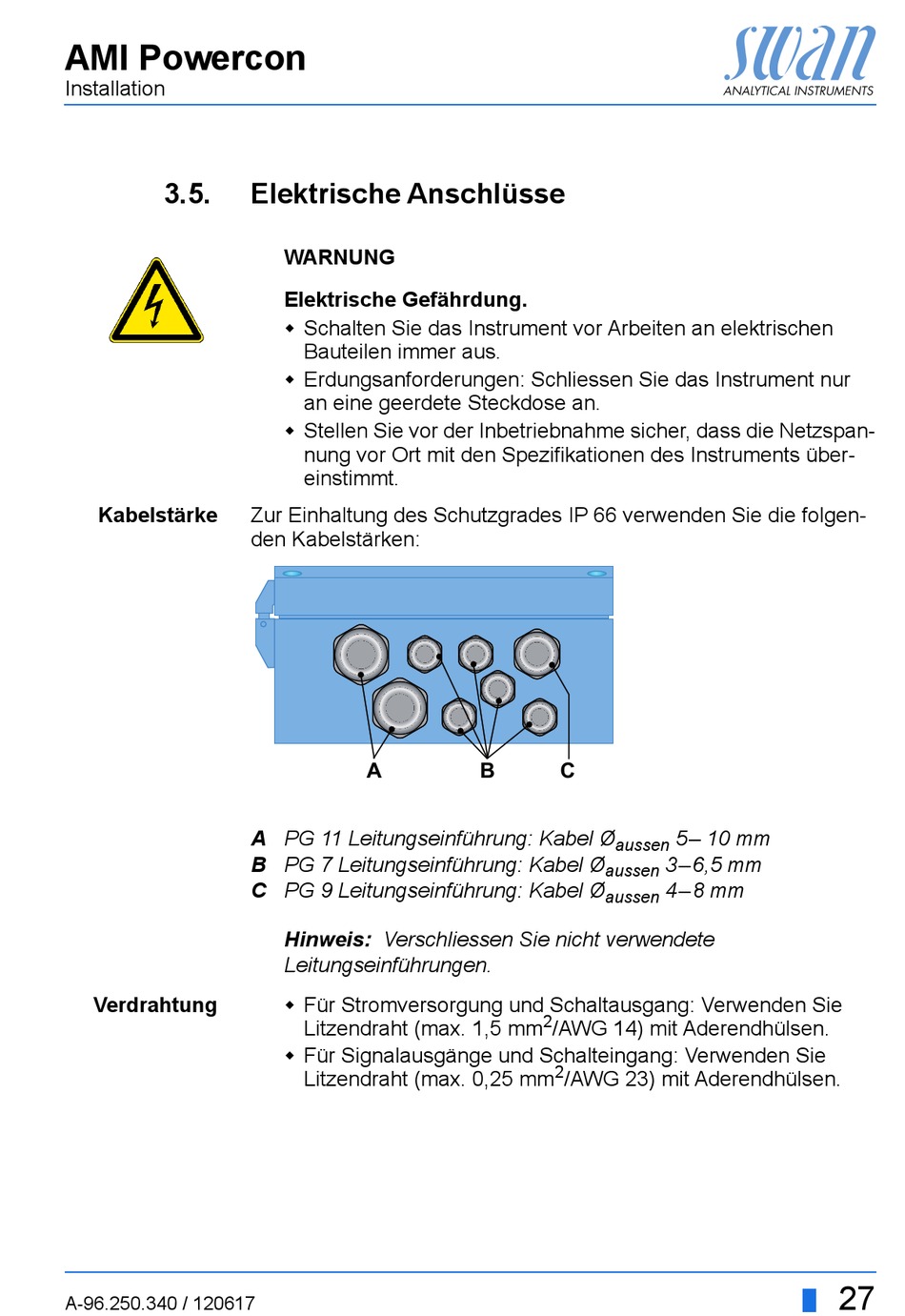

Elektrische Anschlüsse
WARNUNG
Elektrische Gefährdung.
Schalten Sie das Instrument vor Arbeiten an elektrischen
Bauteilen immer aus.
Erdungsanforderungen: Schliessen Sie das Instrument nur
an eine geerdete Steckdose an.
Stellen Sie vor der Inbetriebnahme sicher, dass die Netzspan-
nung vor Ort mit den Spezifikationen des Instruments über-
einstimmt.
Zur Einhaltung des Schutzgrades IP 66 verwenden Sie die folgen-
den Kabelstärken:
A
A
PG 11 Leitungseinführung: Kabel Ø
B
PG 7 Leitungseinführung: Kabel Ø
C
PG 9 Leitungseinführung: Kabel Ø
Hinweis: Verschliessen Sie nicht verwendete
Leitungseinführungen.
Für Stromversorgung und Schaltausgang: Verwenden Sie
Litzendraht (max. 1,5 mm
Für Signalausgänge und Schalteingang: Verwenden Sie
Litzendraht (max. 0,25 mm
B
C
aussen
aussen
aussen
2
/AWG 14) mit Aderendhülsen.
2
/AWG 23) mit Aderendhülsen.
5– 10 mm
3–6,5 mm
4–8 mm
