AMI Powercon
Wartung
6.3.
6.3.1
Reinigen
6.3.2
44

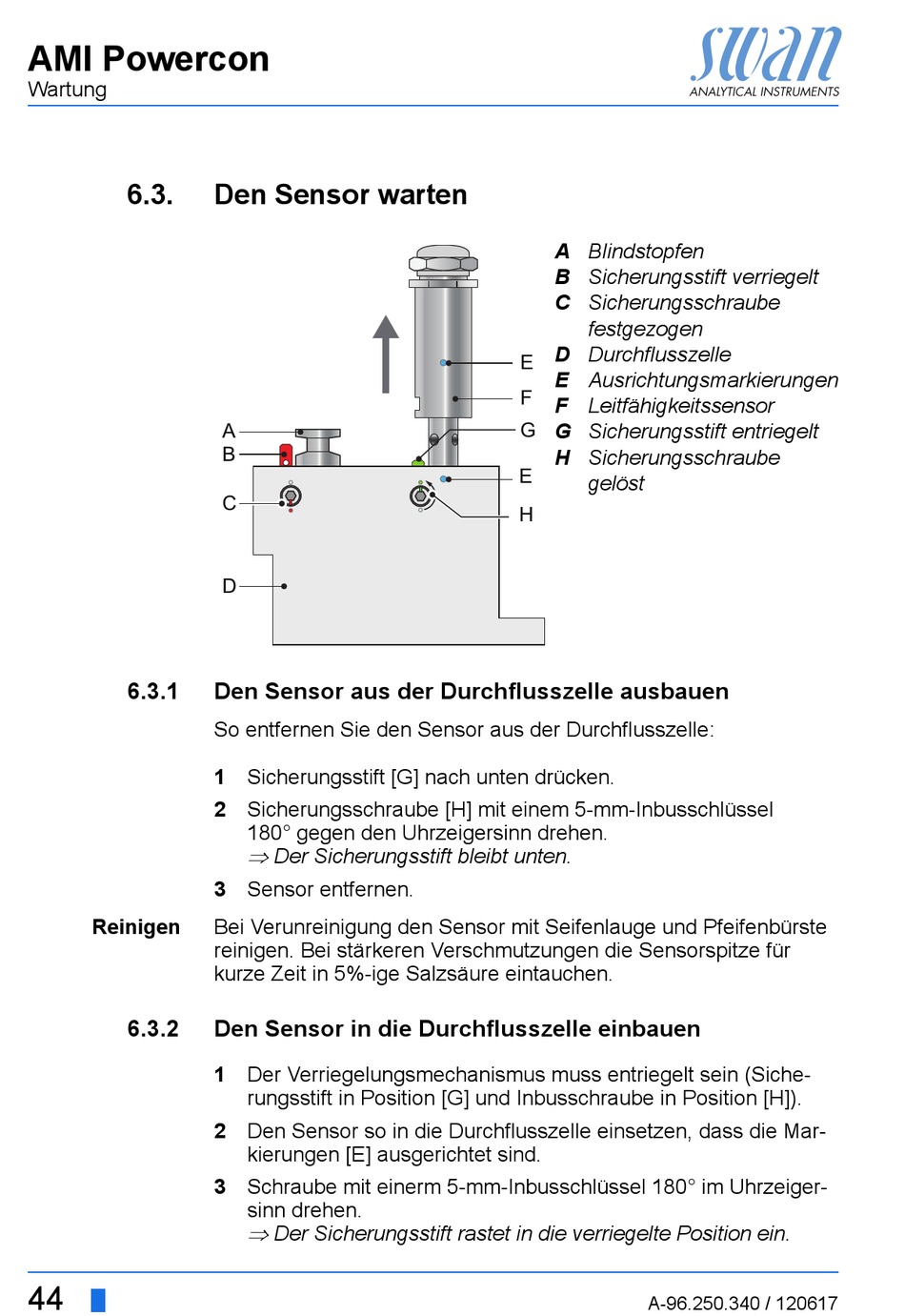

Den Sensor warten

A
B
C
D

Den Sensor aus der Durchflusszelle ausbauen

So entfernen Sie den Sensor aus der Durchflusszelle:
1 Sicherungsstift [G] nach unten drücken.
2 Sicherungsschraube [H] mit einem 5-mm-Inbusschlüssel
180° gegen den Uhrzeigersinn drehen.

Der Sicherungsstift bleibt unten.
3 Sensor entfernen.
Bei Verunreinigung den Sensor mit Seifenlauge und Pfeifenbürste
reinigen. Bei stärkeren Verschmutzungen die Sensorspitze für
kurze Zeit in 5%-ige Salzsäure eintauchen.

Den Sensor in die Durchflusszelle einbauen

1 Der Verriegelungsmechanismus muss entriegelt sein (Siche-
rungsstift in Position [G] und Inbusschraube in Position [H]).
2 Den Sensor so in die Durchflusszelle einsetzen, dass die Mar-
kierungen [E] ausgerichtet sind.
3 Schraube mit einerm 5-mm-Inbusschlüssel 180° im Uhrzeiger-
sinn drehen.

Der Sicherungsstift rastet in die verriegelte Position ein.
A Blindstopfen
B Sicherungsstift verriegelt
C Sicherungsschraube
festgezogen
D Durchflusszelle
E
E Ausrichtungsmarkierungen
F
F Leitfähigkeitssensor
G Sicherungsstift entriegelt
G
H Sicherungsschraube
E
gelöst
H
A-96.250.340 / 120617
