AMI Powercon
Installation
3.3.
3.3.1
Vorbereitung
Installation
24
Probenein- und -auslassleitung anschliessen

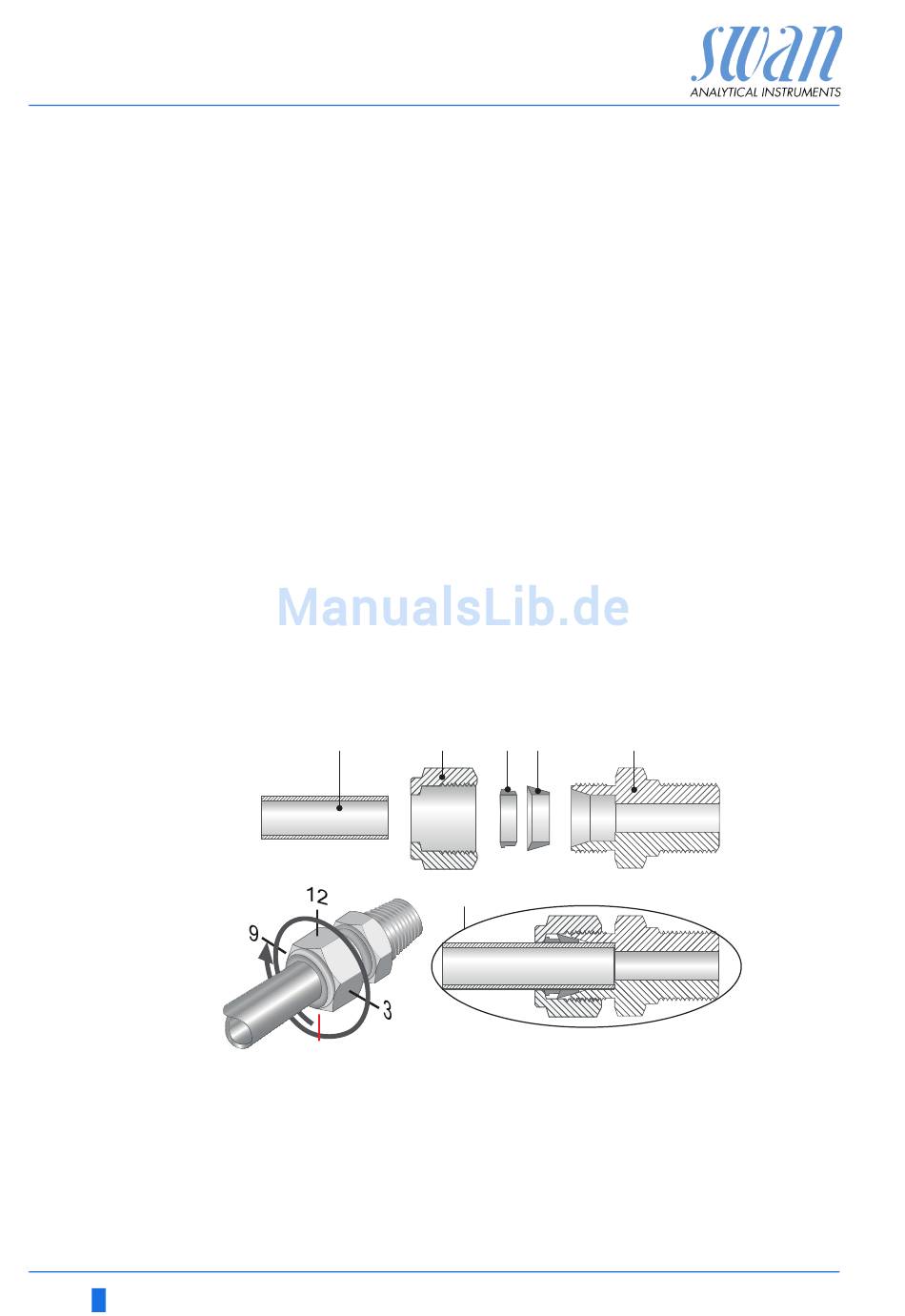

Swagelok-Edelstahlarmatur am Probeneinlass
Rohr ablängen und entgraten. Es sollte auf einer Länge von
1,5 x Rohrdurchmesser vom Ende gerade und frei von Beschädi-
gungen sein.
Bei der Montage/Neumontage von grösseren Anschlussstutzen
(Gewinde, Klemmring) sollte mit Schmieröl, MoS2, Teflon etc.
geschmiert werden.
1 Kompressionsmuffe [C] und Klemmring [D] in die Überwurf-
mutter [B] einsetzen.
2 Die Überwurfmutter auf das Anschlussstück schrauben, aber
nicht festziehen.
3 Das Edelstahlrohr durch die Überwurfmutter bis zum Anschlag
in das Anschlussstück schieben.
4 Die Überwurfmutter an der 6 Uhr Position markieren.
5 Die Überwurfmutter mit einem Gabelschlüssel 1¼ Umdrehun-
gen anziehen. Dabei Anschlussstück mit Hilfe eines zweiten
Schlüssels gegen Verdrehen sichern.
A
6
A
Edelstahlrohr
B
Überwurfmutter
C
Kompressionsmuffe
B
C D
F
D
Klemmring
E
Anschlussstück
F
Festgezogene Verbindung
E
A-96.250.340 / 120617
