Funktionen
Beispiel für eine Schutzfeldumschaltung - Gefahrenstellen G1 und G2 mit unmittelbarer Umschal-
tung:
An einer Maschine existieren 2 Gefahrenstellen (G1 und G2). Jede Gefahrenstelle wird durch ein Schutz-
feld abgesichert (SFa und SFb). Zu Beginn ist die Gefahrenstelle G1 aktiv, das Schutzfeld SFa ausgewählt.
Schaltet nun die Maschine unmittelbar von G1 auf G2, muss ein weiteres Schutzfeld SFc zwischengeschal-
tet werden, das die Bereiche SFa und SFb in geeigneter Weise überdeckt.
SFa

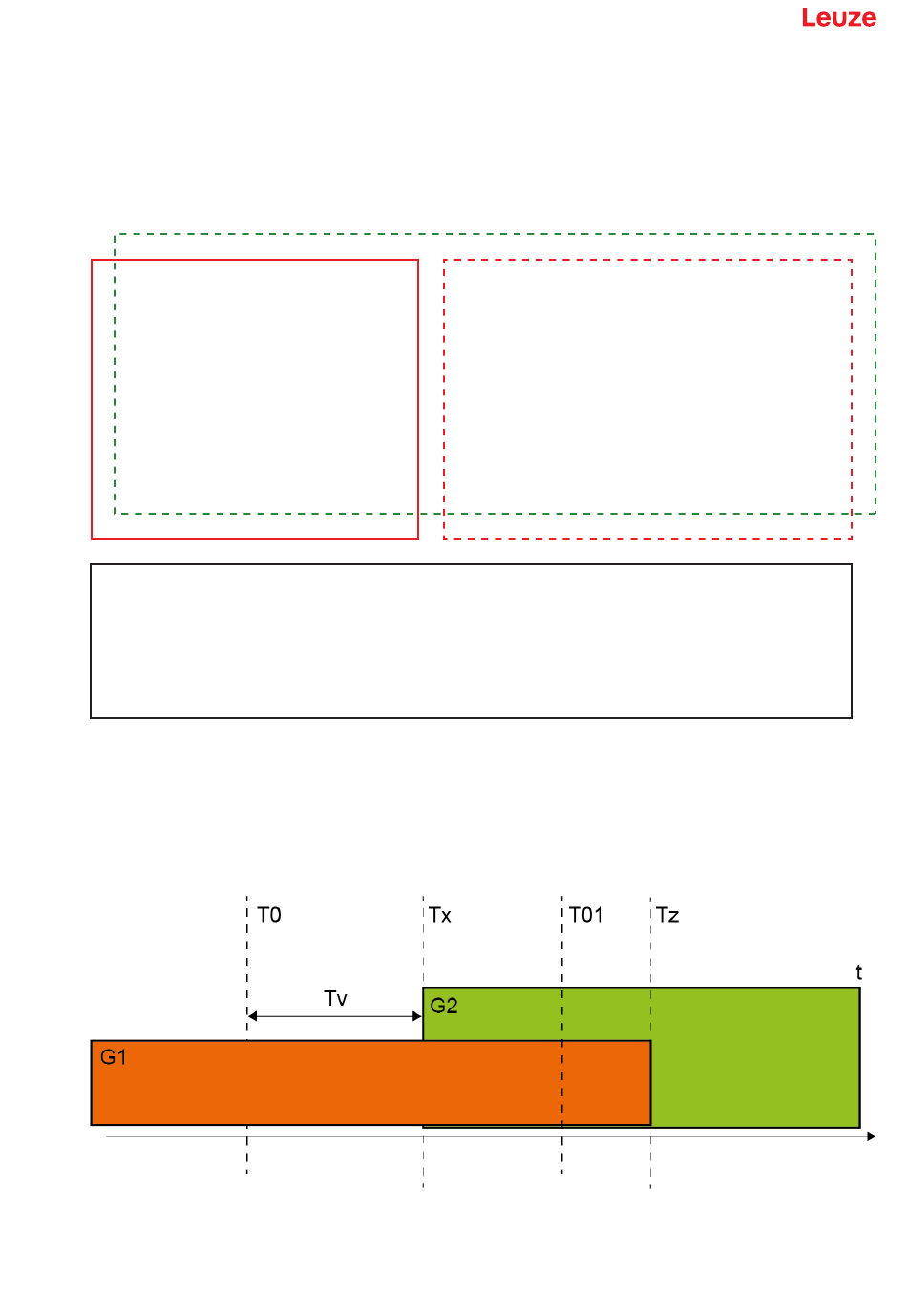

Bild 4.6: Anordnung der Gefahrenstellen und Schutzfelder
Die Feldtripleumschaltung von SFa nach SFc erfolgt zum Zeitpunkt T0, wobei T0 um Tv vor Aktivierung der
Gefahrenstelle G2 liegen muss (Gefahr G2 beginnt ab Tx). Die Zeit Tv ergibt sich aus der Risikobeurteilung
der Maschine und den Regeln für die Feldtripleumschaltung und muss so gewählt werden, dass die Gefah-
renstelle G2 rechtzeitig abgeschaltet werden kann.
Die Feldtripleumschaltung von SFc nach SFb darf frühestens zum Zeitpunkt T01 = Tz-eingestellter Um-
schaltzeit erfolgen (Gefahr G1 hält bis Tz an).
Bild 4.7: Schutzfeldumschaltung bei 2 Gefahrenstellen
Leuze electronic GmbH + Co. KG
G1
SFc
RSL210
SFb
G2
