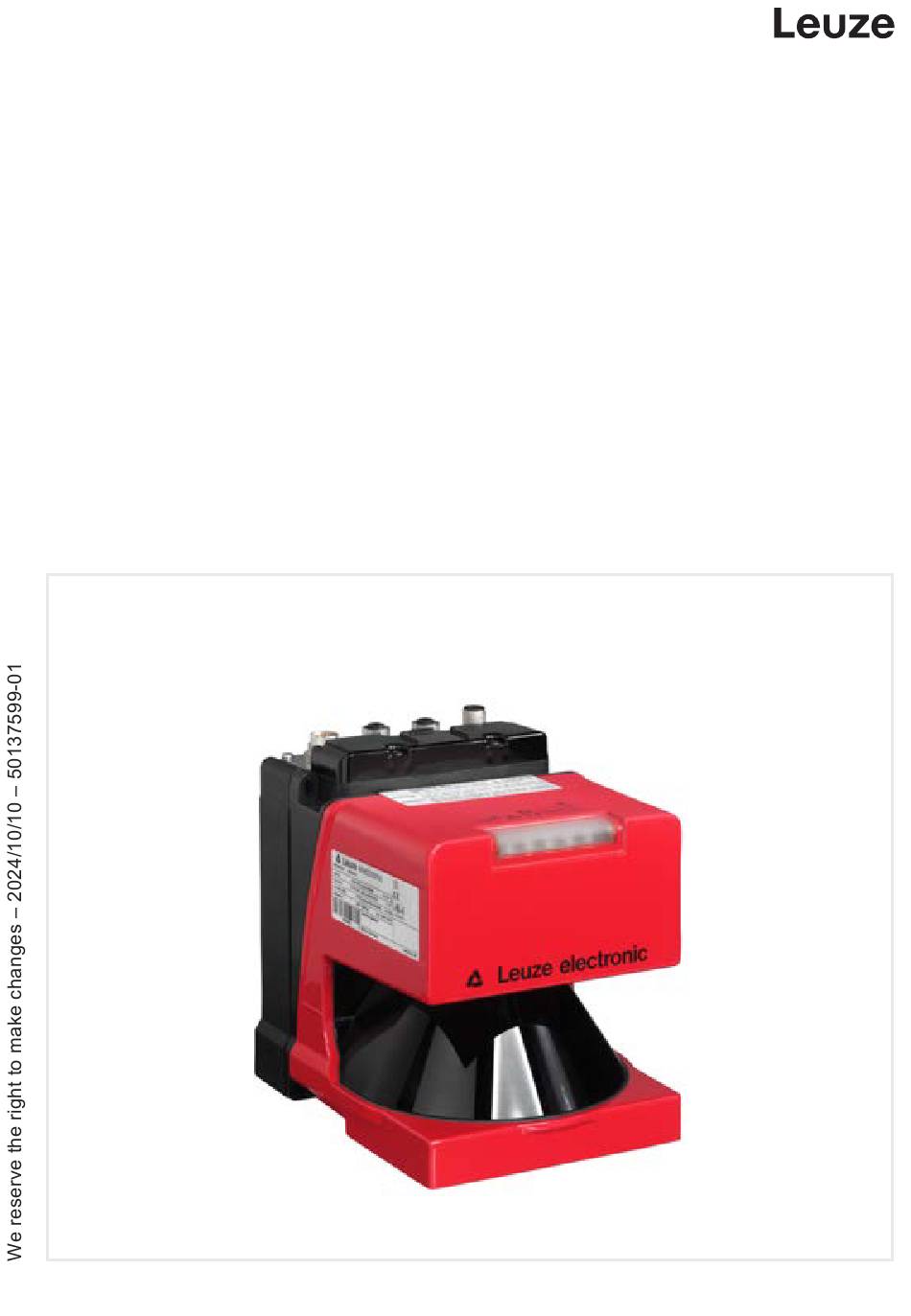

Laserscanner
Laser scanner
Scanner laser
Escáner láser
Laser scanner
Scanner a laser
激光扫描仪
ROD4
ROD4-plus
Leuze electronic GmbH + Co. KG
In der Braike 1 73277 Owen Tel.: +49 7021 573-0
info@leuze.com
www.leuze.com

Werbung

loading

Inhaltszusammenfassung für Leuze ROD4

  • Seite 1 Laserscanner Laser scanner Scanner laser Escáner láser Laser scanner Scanner a laser 激光扫描仪 ROD4 ROD4-plus Leuze electronic GmbH + Co. KG In der Braike 1 73277 Owen Tel.: +49 7021 573-0 info@leuze.com • www.leuze.com...
  • Seite 5 X2 (RS 232) X2 (RS 422)
  • Seite 6 Er entspricht dem Stand der Tech- nik. Bestimmungsgemäße Verwendung Laserscanner der Serie ROD4 sind optoelektronische Sensoren zur optischen und berührungslosen Erfassung oder Vermessung von Objekten. Einsatzgebiete Die Laserscanner der Serie ROD4 sind für folgende Einsatzgebiete konzipiert: –...
  • Seite 7 In Deutschland müssen Elektrofachkräfte die Bestimmungen der Unfallverhü- tungsvorschrift DGUV Vorschrift 3 erfüllen (z. B. Elektroinstallateur-Meister). In anderen Ländern gelten entsprechende Vorschriften, die zu beachten sind. Haftungsausschluss Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen: – Das Gerät wird nicht bestimmungsgemäß verwendet. – Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berück- sichtigt.
  • Seite 8 Eingriffe und Veränderungen am Gerät sind nicht zulässig. Das Gerät enthält keine durch den Benutzer einzustellenden oder zu wartenden Teile. VORSICHT! Das Öffnen des Gerätes kann zu gefährlicher Strah- lungsexposition führen! Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG durchgeführt werden. Übersicht Kommunikationsmodul Status LEDs Scan-Fenster / Sichtfenster Gehäuse Typenschlüssel...
  • Seite 9 Inbetriebnahme Montage alle Maße in mm Sie können den ROD4… plus über die Bohrungen an der Geräterückseite befesti- gen. Dazu benötigen Sie kein Befestigungssystem. Befestigungssystem BT ROD4 alle Maße in mm Es wird empfohlen den ROD4… plus mit Hilfe des Befestigungssystems BT ROD4 anzubringen. Der Vorteil dieser Befestigungsvariante liegt in der Aus- tauschbarkeit der Geräte.
  • Seite 10 Für die Inbetriebnahme benötigen Sie die Konfigurationssoftware RODsoft / RO- Dplussoft . Laden Sie die Konfigurationssoftware aus dem Internet herunter: Ä Rufen Sie die Leuze Website auf: www.leuze.com Ä Geben Sie als Suchbegriff die Typenbezeichnung oder die Artikelnummer des Geräts ein.
  • Seite 11 4-Felder-Modus: Ausgang bei Objekter- kennung im Erkennungsfeld_nah 2 Nicht belegt weiß/braun Nicht belegt ALARM2 braun Warn- und Störausgang 4-Felder-Modus: Ausgang bei Objekter- kennung im Erkennungsfeld_fern 2 X2 – SUB-D 9-polig Schnittstelle rotoScan ROD4-3… - PC – Parameterkonfiguration – Erkennungsfelddefinition – Messdatenübertragung – Diagnose...
  • Seite 12 RS 232 Pin-Nr. Bezeichnung Belegung Nicht belegt Datenkommunikation, Senden Datenkommunikation, Empfangen Nicht belegt GND/Schirm Masse/Abschirmung (ausschließlich auf der Schaltschrankseite mit PE verbinden) RS 232 Auswahl RS 232/RS 422 Auswahl als Schnittstelle RS 232: Nicht belegt Nicht belegt Nicht belegt Reserviert Reserviert für Prüfzwecke, keine Beschaltung HINWEIS Wollen Sie mit einer RS 422-Schnittstelle arbeiten, müssen Sie den Pin 6 mit dem Pin 5 (GND) durch eine Brücke verbinden.
  • Seite 13 FPS3 Gelb Umschaltung auf Erkennungsfeldpaar 3 FPS4 Grün Umschaltung auf Erkennungsfeldpaar 4 Restart Braun Sicherer Eingang "Wiederanlaufsperre", Rücksetzen des ROD4… plus und An- schluss des Wiederanlauftasters Weiß Transistorausgang, Abschaltung bei Objekterkennung im Erkennungsfeld nah, Kanal 1 Violett Transistorausgang, Abschaltung bei Objekterkennung im Erkennungsfeld nah, Kanal 2...
  • Seite 14 Schaltschrankseite mit PE verbin- den) RS 422 Rosa Auswahl RS 232/RS 422 – RS 232: Pin 6 offenlassen – RS 422: Brücke auf Pin 5 nicht belegt nicht belegt HINWEIS Die Aderfarben gelten nur bei Verwendung der Original-Anschlusslei- tungen von Leuze (siehe Betriebsanleitung, Kapitel „Leitungen-Zube- hör“).
  • Seite 15 IP-Adresse Ab Werk ist die Default IP-Adresse auf der Ethernet-Schnittstelle wie folgt konfigu- riert: – IP-Adresse: 192.168.60.3 – Subnetzmaske: 255.255.255.0 Technische Daten HINWEIS Weitere Technische Daten und Hinweise zum Gebrauch des Geräts finden Sie in der Betriebsanleitung des Laserscanners. Schutzart IP 65 nach IEC 60529 Berührungsschutz schutzisoliert, Schutzklasse 2...
  • Seite 16 EN 61496-1 (VDE 0113, Teil 201) Winkelbereich max. 190° Winkelauflösung 0,36° – ROD4 plus: 25 Scans/s bzw. 40 ms/Scan Scanrate – ROD4-08 plus: 25 Scans/s bzw. 40 ms/Scan – ROD4-50 plus: 50 Scans/s bzw. 20 ms/Scan – ROD4-56 plus: 50 Scans/s bzw. 20 ms/Scan – ROD4-58 plus: 50 Scans/s bzw. 20 ms/Scan Laserklasse 1 gemäß...
  • Seite 85 电压骤降 按 EN61496-1(VDE0113, 部分 201)标准 角度范围 最大190° 角度分辨率 0.36  ° – ROD4 plus:25 扫描/秒或 40 ms/ 扫描 扫描速度 – ROD4-08 plus:25 扫描/秒或 40 ms/ 扫描 – ROD4-50 plus:50 扫描/秒或 20 ms/ 扫描 – ROD4-56 plus:50 扫描/秒或 20 ms/ 扫描 – ROD4-58 plus:50 扫描/秒或 20 ms/ 扫描 激光安全等级 1 根据 IEC 60825-1:2014 / EN 60825-1:2014+A11:2021...
