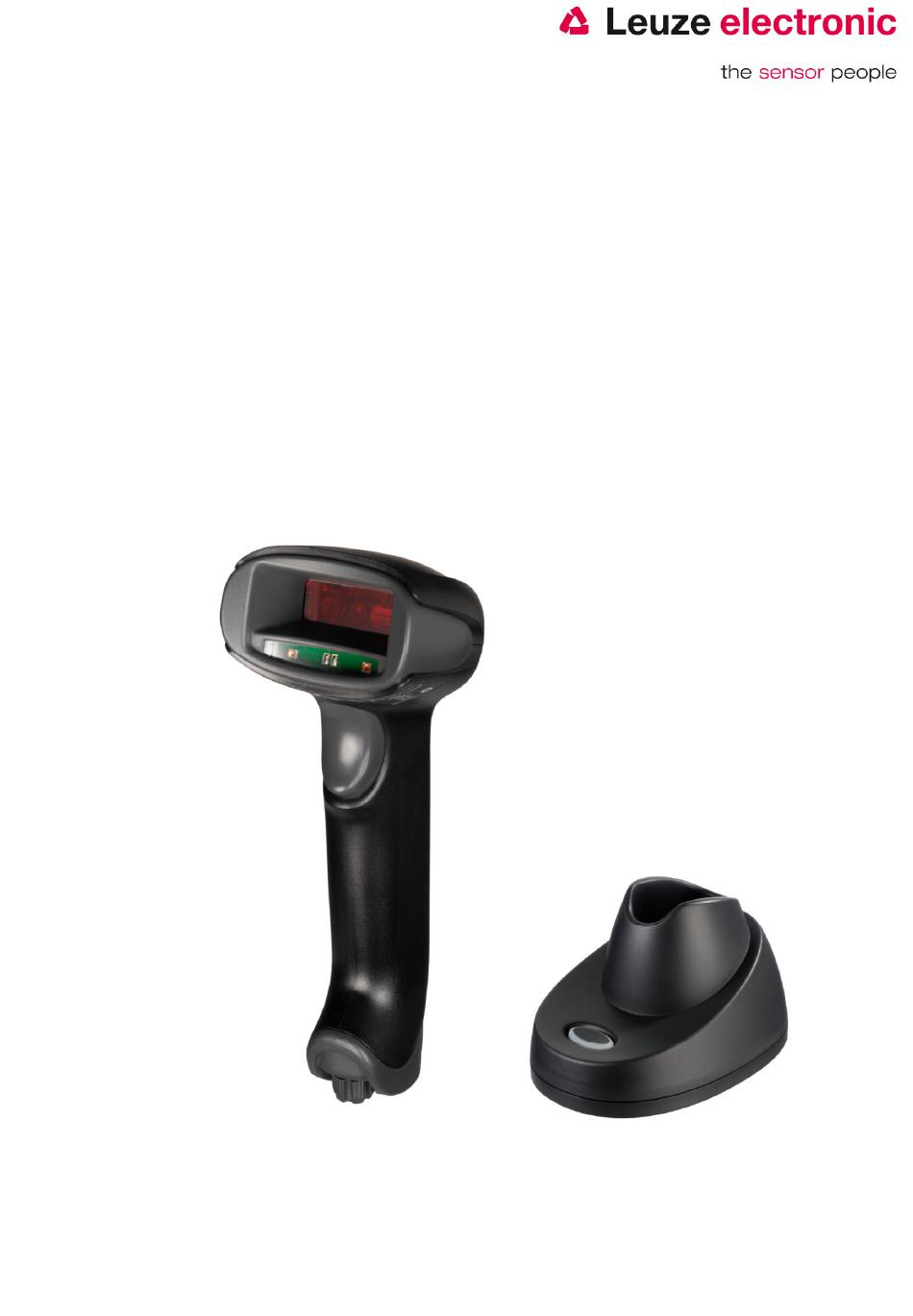

- Seite 1 IT 1902g 2D-Code Handscanner mit Funkübertragung Der schnelle Einstieg in die Bedienung Version 4.0...
-
Seite 2: Inhaltsverzeichnis
Wir gratulieren zum Kauf eines der leistungsfähigsten Handscanners. Dieses Dokument ist zur Information über die Handhabung und den Einsatz des IT 1902g von Leuze electronic gedacht. Es werden dabei die wichtigsten Informationen die zur Bedienung nötig sind erklärt. Desweiteren sind noch die wichtigsten Anschlußarten erläutert und die Programmierung mit Hilfe von Codes dargestellt. - Seite 3 ................................20 EHLERSUCHE TYPENÜBERSICHT ..............................21 ZUBEHÖR/ERSATZTEILE ............................22 ........................23 NBINDUNG AN EUZE MULTINET MA 200 ..................23 NBINDUNG AN VERSCHIEDENE ELDBUSSE MIT ............................23 NBINDUNG AN ROFIBUS ............................23 NBINDUNG AN NTERBUS Kurzanleitung IT 1902 Leuze electronic Seite...
-
Seite 4: Lieferumfang
Lieferumfang • IT 1902g xx-2 1. Handscanner IT 1900g xx 2. Akku (eingebaut) 3. Beipackzettel Typenbezeichung Hinweise auf Normen und Standards • Base IT 1902 1. Basis Station CCB01-010BT-07N Hinweise auf Normen und Typenbezeichung Standards Eine Übersicht der Typen finden Sie auf Seite 21 Das Zubehör siehe Seite 22... -
Seite 5: Installation
Seite 7) können Sie das entsprechende Kabel für Ihre Anwendung auswählen. 4. Schließen Sie das Netzteil an die Netzsteckdose an. 5. Konfigurieren Sie die Handscanner mit Hilfe der Codes für die entsprechende Applikation, im Kapitel „Parametrierung“, bzw. im System manual. Kurzanleitung IT 1902 Leuze electronic Seite... -
Seite 6: Wie Soll Gescannt Werden
Der nebenstehende Barcode ist zum Test des Scanners, die Modulgröße ist 0,5 mm (20 mil) Code 39 Bar Code Sample Technische Daten Die technischen Daten entnehmen sie bitte dem Datenblatt für den IT 1902. Kurzanleitung IT 1902 Leuze electronic Seite... -
Seite 7: Pinbelegungen Der Anschlußkabel
Data - Datenleitung - Data - Datenleitung + Signal Ground KB USB-2 IT 190x Art-Nr. 50114523 Pinbelegung des USB Type A Steckers beim Kabel CBL-500-500-C00 wie Art-Nr. 50114521 jedoch Spiralkabel mit 5 Meter Kabellänge Kurzanleitung IT 1902 Leuze electronic Seite... -
Seite 8: Lesefelder
Lesefelder Kurzanleitung IT 1902 Leuze electronic Seite... -
Seite 9: It 1902 Auf Werkseinstellung Zurücksetzen
Ein zweite Möglichkeit ist die Handscanner mit USB und RS232-Schnittstelle mit Hilfe des PC-Programmes VisualMenu zu parametrieren. Diese Programm können Sie von unser Homepage www.leuze.de downloaden und installieren. Mit dem Programm können die Einstellungen vorgenommen und an den Handscanner übertragen werden. Die Konfiguration kann auch gespeichert werden, damit später wieder die Parametierung verwendet werden kann. -
Seite 10: It 1902 An Die Serielle Pc-Schnittstelle
Das passende Netzteil für die Base IT 190x (100-230V/50-60Hz) hat die Artikel-Nr.50114525. Der Netzteilanschluß am Kabel wird nicht verwendet. Bitte schließen Sie die Base f. IT 190x gemäß nebenstehender Abbildung an. benötigte Teile: IT 1902g XX-2 501 14492 Base IT 1902 501 14517 KB 232-1 IT 190x... -
Seite 11: Parametrierung Für Leuze-Standard-Protokoll
Parametrierung für Leuze-Standard-Protokoll Leuze Standard-Protokoll: RS 232 mit 9600 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Prefix STX und Postfixes CR/LF Werkseinstellung Stellen Sie den IT 1902 zurück in Basis-Station damit die Einstellungen übernommen werden können. Durch optische und akustische Bestätigungssignale wird dieser Vorgang beendet. -
Seite 12: It 1902 An Ma 200I
IT 1902 an MA 200i RS 232-Übertragung mit 9600 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Postfixes CR/LF. benötigte Teile: IT 1902g XX-2 501 14 492 Base IT 1902 501 14 517 KB 232-1 IT 190x 501 14 525 Netzteil... - Seite 13 Um das Gerät zu parameterieren scannen Sie die Codes bitte in der vorgegebenen Reihenfolge. Die Lesung wird durch einen Beep und ein kurzzeitiges ausgehen der roten LED an der Base bestätigt. RS 232-Baudrate: 9600 Suffixes CR/LF Alternativ kann auch der folgende Aztec-Parametriercode verwendet werden: Kurzanleitung IT 1902 Leuze electronic Seite...
-
Seite 14: It 1902 An Ma 21
IT 1902 an MA 21 RS 232-Übertragung mit 9600 Baud, 7 Datenbits, 1 Stoppbit, Parity Even, Postfixes CR/LF. benötigte Teile: IT 1902g XX-2 501 14492 Base IT 1902 501 14517 KB 232-1 IT190x 501 14525 Netzteil 500 35421 KB 021 Z... - Seite 15 Die Lesung wird durch einen Beep und ein kurzzeitiges ausgehen der roten LED an der Base bestätigt. RS 232-Baudrate: 9600 7 Daten, Parität Even, 1 Stopbit Suffixes CR/LF Alternativ kann auch der folgende Aztec-Parametriercode verwendet werden: Kurzanleitung IT 1902 Leuze electronic Seite...
-
Seite 16: It 1902 An Ps2-Schnittstelle
In diesem Kapitel ist der Betrieb des IT 1902 im Keyboard-Wedge Mode beschrieben. Bei dieser Betriebsart wird eine PC-Tastatur emuliert. Die eingelesenen Daten werden, direkt in das aktuell aktivierte Programm geschrieben. Somit können die Daten in allen Standardprogrammen weiterverarbeitet werden. benötigte Teile: IT 1902g XX-2 501 14492 Base IT 1902 501 14519... -
Seite 17: It 1902 An Usb-Schnittstelle (Tastatur-Emulation)
In diesem Kapitel ist der Betrieb des IT 1902 im Keyboard-Wedge Mode an USB beschrieben. Bei dieser Betriebsart wird eine PC-Tastatur emuliert. Die eingelesenen Daten werden, direkt in das aktuell aktivierte Programm geschrieben. Somit können die Daten in allen Standardprogrammen weiterverarbeitet werden. benötigte Teile: IT 1902g XX-2 501 14492 Base IT 1902 501 14521... -
Seite 18: It 1902 An Usb-Schnittstelle (Com-Port-Emulation)
COM-Schnittstelle gesendet. Der Treiber mit dem Sie diese COM-Schnittstelle emulieren, können Sie auf unser Homepage www.leuze.de downloaden. Somit können die Daten in Programmen die Daten über COM-Schnittstellen erwarten weiterverarbeitet werden. benötigte Teile: IT 1902g XX-2 501 14492 Base IT 1902 501 14521 KB USB-1 IT190x oder... -
Seite 19: Triggerung
Nach einer erfolgreichen Lesung deaktiviert sich der IT 1902 selbst. Die zweite Möglichkeit ist mit dem Triggerbutton die Lesebereitschaft herzustellen. Weiteres zur Parametrierung finden Sie im: User’s Guide IT 1902 Parameter für Codetypenfreigabe, Stellenanzahl usw... Kurzanleitung IT 1902 Leuze electronic Seite... -
Seite 20: Fehlersuche
Scanner die Label nur schlecht oder gar nicht erkennt. Vermuten Sie das Problem in der Qualität des Labels, überprüfen Sie die Lesebereitschaft mit einem qualitätsmäßig guten Label. 8. Sollten die Probleme jetzt noch nicht behoben sein, setzen Sie sich mit Leuze electronic in Verbindung. Kurzanleitung IT 1902... -
Seite 21: Typenübersicht
IT Reihe / series IT Art-Nr. Bezeichnung/Discription Schnittstelle/Interface Bild/Picture Handleser für Barcode u. 2D- Codes Handscanner for Barcode and 2D-Code 50114515 IT 1902g SR-2 Bluetooth ... (Extended Range) ... (Extended Range) 50114511 IT 1902g ER-2 Bluetooth ... (High Density – für sehr kleine Codes) ... -
Seite 22: Zubehör/Ersatzteile
BT Holder IT190x 50114498 flexibel, 100007735 Flex Neck Stand for IT 190x 22 cm Hals, BT Stand8 IT190x STND-08R0 50114501 starr, Stand for IT 190x 0-000-4 8 cm Wandha BT Wallholder IT190x 30000163 lter 50115739 Kunstst Kurzanleitung IT 1902 Leuze electronic Seite... -
Seite 23: Anbindung An Leuze Multinet Plus
Anbindung an Leuze multinet Plus MA 21 100 Schnittstellenumsetzer / Multinet Slave Art-Nr. 500 30 481 • KB 021 Z Verbindungskabel MA 21 zum IT 1900g Art-Nr. 500 35 421 • Anbindung an verschiedene Feldbusse mit MA 200i MA 204i Gateway Art-Nr.
