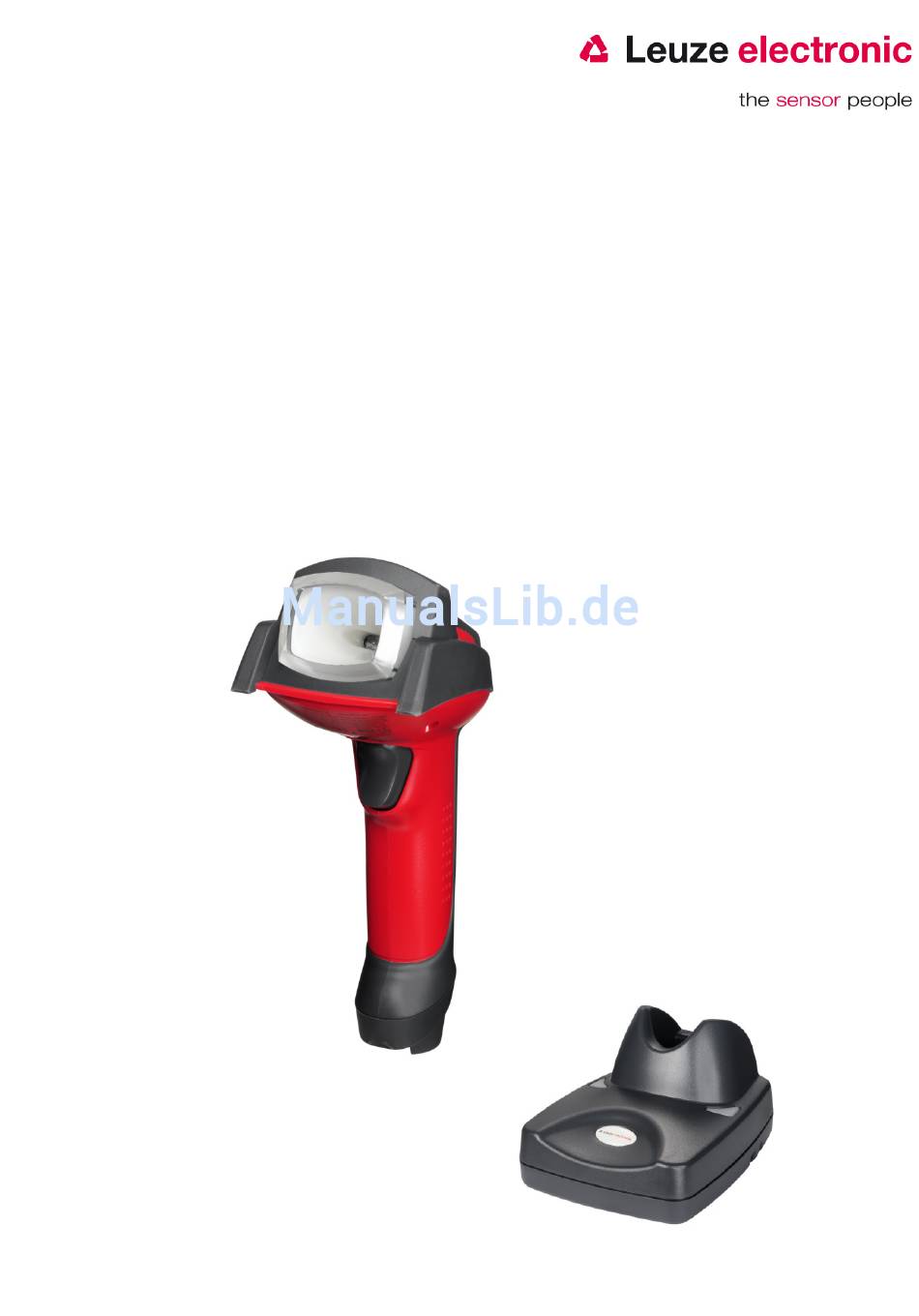

- Seite 1 IT 6320 DPM / ILR 2D-Code Handscanner mit Funkübertragung Der schnelle Einstieg in die Bedienung...
-
Seite 2: Inhaltsverzeichnis
Wir gratulieren Ihnen zum Kauf eines der leistungsfähigsten Handscanners für direktmarkierte Codes. Dieses Dokument ist zur Information über die Handhabung und den Einsatz des IT 6320 von Leuze electronic gedacht. Es werden dabei die wichtigsten Informationen die zur Bedienung nötig sind erklärt. Desweiteren sind noch die wichtigsten Anschlußarten erläutert und die Programmierung mit Hilfe von Codes dargestellt. - Seite 3 ERSATZTEILE ................................21 ........................22 NBINDUNG AN EUZE MULTINET MA 200 ..................22 NBINDUNG AN VERSCHIEDENE ELDBUSSE MIT ............................22 NBINDUNG AN ROFIBUS ............................22 NBINDUNG AN NTERBUS CODES ZU SCHNELLEN PARAMETIERUNG ..................... 23 Kurzanleitung IT 6320 Leuze electronic Seite...
-
Seite 4: Lieferumfang
Lieferumfang • IT 6320 DPM Art-Nr. 50105382 1. Handscanner 6320 IDP-351SE (BT V1.2) 2. Akku (eingebaut) 3. CD-ROM • IT 6320 ILR Art-Nr. 50107465 1. Handscanner 6320 ILR-351SE (BT V1.2) 2. Akku (eingebaut) 3. CD-ROM Typenbezeichung • ST 2020 Art-Nr. 50103990 1. -
Seite 5: Installation
Oberfläche richten und den Trigger auslösen. Eine grüne Ziellinie sowie die rote Beleuchtung sollte jetzt sichtbar sein. Scannen Sie jetzt ein Musterlabel. Der Scanner bestätigt durch ein Tonsignal, daß das Label gelesen wurde; gegebenenfalls werden die Daten bereits an den Rechner weitergeleitet. Kurzanleitung IT 6320 Leuze electronic Seite... -
Seite 6: Test Des Scanners
Modulgröße ist 0,5 mm (20 mil) Code 39 Bar Code Sample Technische Daten Die technischen Daten entnehmen sie bitte dem Datenblatt für den IT 6320 / ST 2020. Lesefelder IT 6320 DPM 6320 IDP 351SE Fokuspunkt bei 51 mm Barcode m = 0,33 mm... -
Seite 7: Pinbelegungen Der Anschlußkabel
Pinbelegung der Mini-DIN Buchse bzw. Stecker beim Kabel 42206132-02S PIN-Stecker PIN-Buchse Signal Bezeichnung PC Data Datenleitung PC Nicht verwendet Signal Ground VCC IN 5 Volt Gleichspannung PC Clock Taktleitung PC Nicht verwendet KB Data Datenleitung Tastatur KB Clock Taktleitung Tastatur Kurzanleitung IT 6320 Leuze electronic Seite... -
Seite 8: It 6320 Auf Werkseinstellung Zurücksetzen
Ein zweite Möglichkeit ist die Handscanner mit USB und RS 232-Schnittstelle mit Hilfe des PC-Programmes 6300 Series Setup Tool zu parametrieren. Dieses Programm können Sie von unser Homepage www.leuze.de downloaden und installieren. Mit dem Programm können die Einstellungen vorgenommen und an den Handscanner übertragen werden. -
Seite 9: It 6320 An Die Serielle Schnittstelle (Rs232)
Mit TTL-RS 232-Kabel/PIN9 IT 4xxx Art-Nr. 501 04586 Bitte schließen Sie den IT 6320 + ST2020 gemäß der nebenstehenden Abbildung an. benötigte Teile: 501 05 382 IT 6320 DPM (6320IDP351SE) oder 501 07 465 IT 6320 ILR (6320ILR351SE) 501 03 990... -
Seite 10: Parametrierung Für Leuze-Standard-Protokoll
Parametrierung für Leuze-Standard-Protokoll Leuze Standard-Protokoll: RS 232 mit 9600 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Prefix STX und Postfixes CR/LF Werkseinstellung Stellen Sie den IT 6320 zurück in Basis-Station damit die Einstellungen übernommen werden können. Durch akustische Bestätigungssignale wird dieser Vorgang beendet. -
Seite 11: It 6320 An Ma 200I
IT 6320 an MA 200i RS 232-Übertragung mit 9600 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Postfixes CR/LF. benötigte Teile: 501 05 382 IT 6320 DPM (6320IDP351SE) oder 501 07 465 IT 6320 ILR (6320ILR351SE) 501 03 990 ST 2020... -
Seite 12: It 6320 An Ma 41 Dp-Kbzw . Ma 41 Is
IT 6320 an MA 41 DP-K bzw. MA 41 IS RS 232-Übertragung mit 9600 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Postfixes CR/LF. benötigte Teile: 501 05 382 IT 6320 DPM (6320IDP351SE) oder 501 07 465 IT 6320 ILR (6320ILR351SE) - Seite 13 Bestätigungssignale wird dieser Vorgang beendet. Um das Gerät zu parameterieren scannen Sie die Codes bitte in der vorgegebenen Reihenfolge. Die Lesung wird durch ein akustisches Signal vom IT 6320 bestätigt. RS 232-Schnittstelle RS 232-Baudrate: 9600 Kurzanleitung IT 6320 Leuze electronic Seite...
-
Seite 14: It 6320 An Ma 21
IT 6320 an MA 21 RS 232-Übertragung mit 9600 Baud, 7 Datenbits, 1 Stoppbit, Parity Even, Postfixes CR/LF. benötigte Teile: 501 05 382 IT 6320 DPM (6320IDP351SE) oder 501 07 465 IT 6320 ILR (6320ILR351SE) 501 03 990 ST 2020... - Seite 15 Um das Gerät zu parameterieren scannen Sie die Codes bitte in der vorgegebenen Reihenfolge. Die Lesung wird durch ein akustisches Signal vom IT 6320 bestätigt. RS 232-Schnittstelle RS 232-Baudrate: 9600 7 Daten, Parität Even, 1 Stopbit Kurzanleitung IT 6320 Leuze electronic Seite...
-
Seite 16: It 6320 An Ps2-Schnittstelle
PC-Tastatur emuliert. Die eingelesenen Daten werden, direkt in das aktuell aktivierte Programm geschrieben. Somit können die Daten in allen Standardprogrammen weiterverarbeitet werden. benötigte Teile: 501 05 382 IT 6320 DPM (6320IDP351SE) oder 501 07 465 IT 6320 ILR (6320ILR351SE) -
Seite 17: It 6320 An Usb-Schnittstelle (Tastatur-Emulation)
Betriebsart wird eine PC-Tastatur emuliert. Die eingelesenen Daten werden, direkt in das aktuell aktivierte Programm geschrieben. Somit können die Daten in allen Standardprogrammen weiterverarbeitet werden. benötigte Teile: 501 05 382 IT 6320 DPM (6320IDP351SE) oder 501 07 465 IT 6320 ILR (6320ILR351SE) -
Seite 18: It 6320 An Usb-Schnittstelle (Com-Port-Emulation)
CD-ROM oder können Sie auf unser Homepage www.leuze.de downloaden. Somit können die Daten in Programmen die Daten über COM-Schnittstellen erwarten weiterverarbeitet werden. benötigte Teile: 501 05 382 IT 6320 DPM (6320IDP351SE) oder 501 07 465 IT 6320 ILR (6320ILR351SE) 501 03 990 ST 2020... -
Seite 19: Triggerung
Scanner die Label nur schlecht oder gar nicht erkennt. Vermuten Sie das Problem in der Qualität des Labels, überprüfen Sie die Lesebereitschaft mit einem qualitätsmäßig guten Label. 8. Sollten die Probleme jetzt noch nicht behoben sein, setzen Sie sich mit Leuze electronic in Verbindung. Kurzanleitung IT 6320... -
Seite 20: Typenübersicht
IT Reihe / series IT Art-Nr. Bezeichnung/Description Schnittstelle/Interface Bild/Picture Industrie-Handleser (IP 54) für direktmarkierte 2D- Codes Industry-Handscanner (IP 54) for DPM 2D-Code 50105382 IT 6320 DPM Bluetooth V1.2 6320IDP351SE DPM Version 50107465 IT 6320 ILR Bluetooth V1.2 6320ILR351SE Long Range Version... -
Seite 21: Ersatzteile
Schnittstellen/without Interfaces 50108316 BT Battery Charge Sleeve für Akku 200001576E Battery Charge Sleeve for Battery 100000495 50105384 Akku für IT 3820, 4820 und IT 6320 Rechargeable battery for IT 3820, 4820 and IT 6320 Kurzanleitung IT 6320 Leuze electronic Seite... -
Seite 22: Anbindung An Leuze Multinet Plus
Anbindung an Leuze multinet Plus MA 21 100 Schnittstellenumsetzer / Multinet Slave Art-Nr. 500 30 481 • KB 021 Z Verbindungskabel MA 21 zum IT4600/4800 Art-Nr. 500 35 421 • Anbindung an verschiedene Feldbusse mit MA 200i MA 204i Gateway Art-Nr. -
Seite 23: Codes Zu Schnellen Parametierung
Codes zu schnellen Parametierung Scanner Rücksetzen auf Werkseinstellung Reboot Scanner Bluetooth-Verbindung trennen Nur Setup 1 aktivieren (Default) Nur Setup 2 aktivieren Nur Setup 3 aktivieren Nur Setup 4 aktivieren Kurzanleitung IT 6320 Leuze electronic Seite... - Seite 24 Base Station Rücksetzen auf Werkseinstellungen USB-Keyboard aktivieren Keyboard Wedge aktivieren (Default) Keyboard Emulation aktivieren USB-COM aktivieren RS-232 Interface aktivieren Kurzanleitung IT 6320 Leuze electronic Seite...
- Seite 25 RS232: 57600 Baud RS232: 115200 Baud (Default) 7 Datenbits, Parität even (gerade), 1 Stopbit 7 Datenbits, Parität none (keine), 1 Stopbit 7 Datenbits, Parität odd (ungerade), 1 Stopbit 7 Datenbits, Parität even (gerade), 2 Stopbit Kurzanleitung IT 6320 Leuze electronic Seite...
- Seite 26 7 Datenbits, Parität odd (ungerade), 2 Stopbit 8 Datenbits, Parität even (gerade), 1 Stopbit 8 Datenbits, Parität none (keine), 1 Stopbit (Default) 8 Datenbits, Parität odd (ungerade), 1 Stopbit Hardware Handshake RTS/CTS Off(Default) Hardware Handshake RTS/CTS On Kurzanleitung IT 6320 Leuze electronic Seite...
- Seite 27 Keyboard-Layout USA (Default) Keyboard-Layout Deutsch Keyboard-Layout Frankreich Leuze electronic GmbH+Co.KG Postfach 1111 In der Braike 1 D-73277 Owen / Teck Tel +49 (07021) 573-0 Fax +49 (07021) 573199 E-mail: info@leuze.de http://www.leuze.de Kurzanleitung IT6320-v7.doc 06.2011 Kurzanleitung IT 6320 Leuze electronic Seite...
