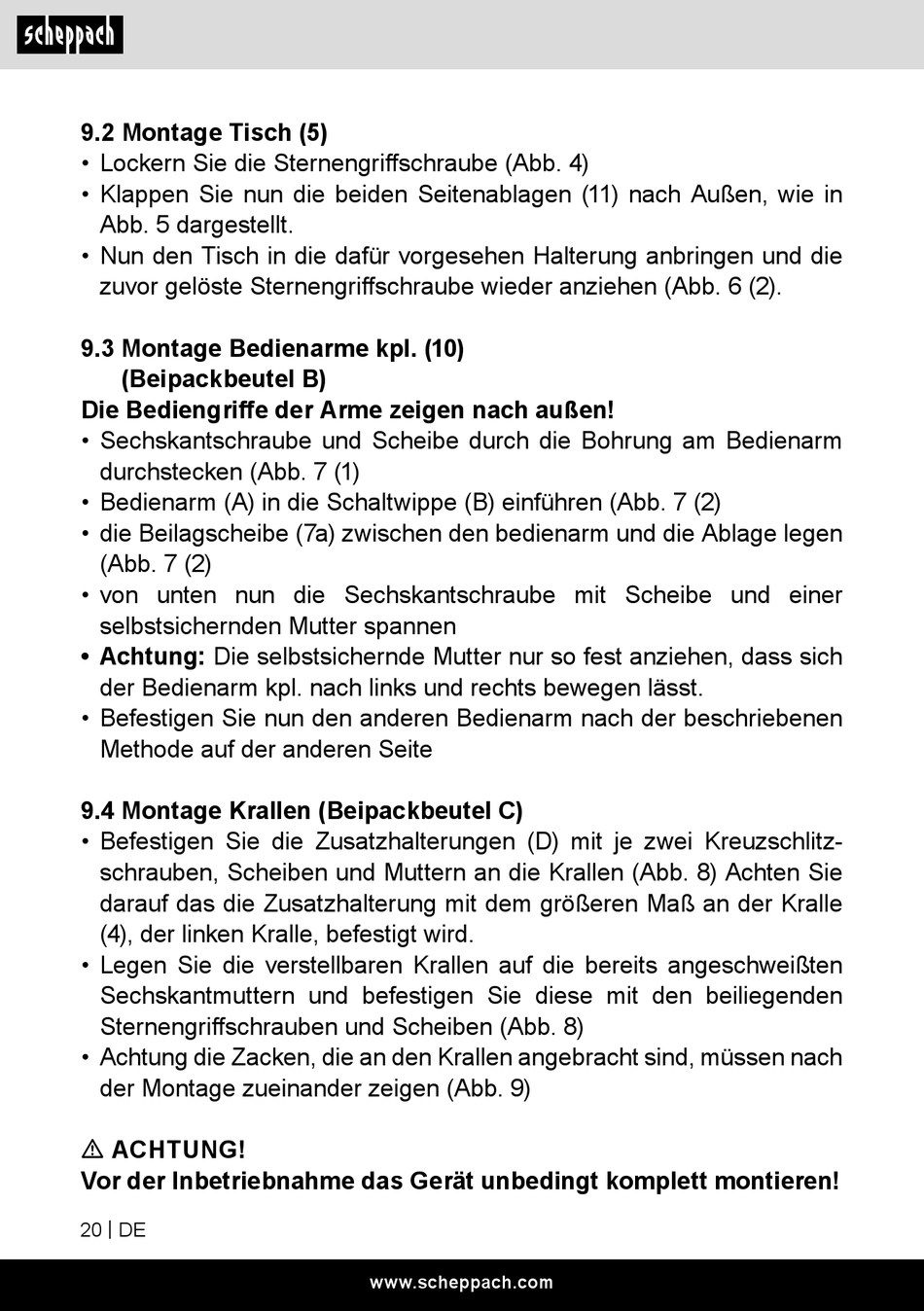

Scheppach HL730 Original Bedienungsanleitung Seite 20

9.2 Montage Tisch (5)
• Lockern Sie die Sternengriffschraube (Abb. 4)
• Klappen Sie nun die beiden Seitenablagen (11) nach Außen, wie in
Abb. 5 dargestellt.
• Nun den Tisch in die dafür vorgesehen Halterung anbringen und die
zuvor gelöste Sternengriffschraube wieder anziehen (Abb. 6 (2).
9.3 Montage Bedienarme kpl. (10)
(Beipackbeutel B)
Die Bediengriffe der Arme zeigen nach außen!
• Sechskantschraube und Scheibe durch die Bohrung am Bedienarm
durchstecken (Abb. 7 (1)
• Bedienarm (A) in die Schaltwippe (B) einführen (Abb. 7 (2)
• die Beilagscheibe (7a) zwischen den bedienarm und die Ablage legen
(Abb. 7 (2)
• von unten nun die Sechskantschraube mit Scheibe und einer
selbstsichernden Mutter spannen
• Achtung: Die selbstsichernde Mutter nur so fest anziehen, dass sich
der Bedienarm kpl. nach links und rechts bewegen lässt.
• Befestigen Sie nun den anderen Bedienarm nach der beschriebenen
Methode auf der anderen Seite
9.4 Montage Krallen (Beipackbeutel C)
• Befestigen Sie die Zusatzhalterungen (D) mit je zwei Kreuzschlitz-
schrauben, Scheiben und Muttern an die Krallen (Abb. 8) Achten Sie
darauf das die Zusatzhalterung mit dem größeren Maß an der Kralle
(4), der linken Kralle, befestigt wird.
• Legen Sie die verstellbaren Krallen auf die bereits angeschweißten
Sechskantmuttern und befestigen Sie diese mit den beiliegenden
Sternengriffschrauben und Scheiben (Abb. 8)
• Achtung die Zacken, die an den Krallen angebracht sind, müssen nach
der Montage zueinander zeigen (Abb. 9)
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!
