PL AT Z IE RUN G DE S E MPFÄNGE RS

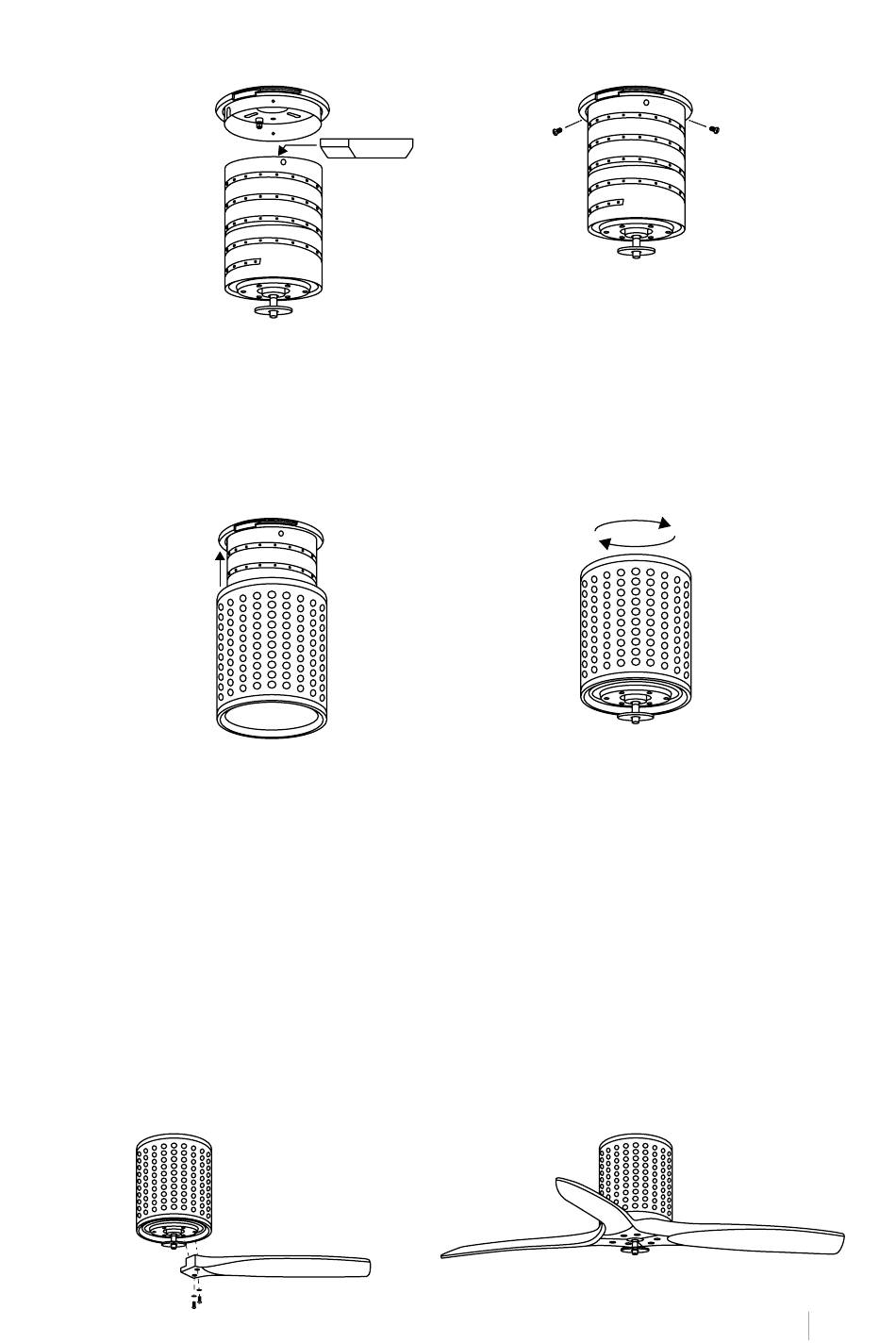

1. Setzen Sie den Treiber in das Motorgehäuse ein und verlegen Sie die Kabel so, dass sie
bei der Befestigung des Gehäuses an der Deckenhalterung nicht eingeklemmt werden.
2. Positionieren Sie das Motorgehäuse so, dass die Löcher zusammenpassen, und schrau-
ben Sie dann die 4 Schrauben der Montagehalterung an das Motorgehäuse. Hinweis:
Stellen Sie sicher, dass das Motorgehäuse perfekt an der Decke befestigt ist.
A NB RIN G E N DE R OB E RE N AB DECKUNG
1. Inserire con cautela il coperchio superiore sul motore del prodotto.
2. Allineare la fessura del coperchio superiore con l'apertura della fessura nella staffa di mon-
taggio e inserirlo, quindi ruotarlo e installarlo saldamente.
Verificare che il coperchio sia saldamente in posizione prima di procedere al montaggio.
K LINGE N MON TAGE
Beratung: Vor der Montage der Messer können auf jede Schraube Unterlegscheiben für die
Messerschrauben gelegt werden.
1. Wählen Sie die Messerschrauben aus und befestigen Sie das erste Messer. Richten Sie
dabei die Löcher im Motor mit den Löchern im Messer aus. Schrauben Sie die Klinge so
fest, dass sie fest sitzt, aber ziehen Sie die Schrauben nicht zu fest an, um den Rest plat-
zieren zu können.
2. Wiederholen Sie den vorherigen Schritt mit den restlichen Klingen.
3. Sobald alle Klingen angebracht sind, ziehen Sie die Schrauben vollständig fest, damit die
Klingen vollständig befestigt sind.
Waschmaschine
Klingenschraube
DEUT SC H
51
