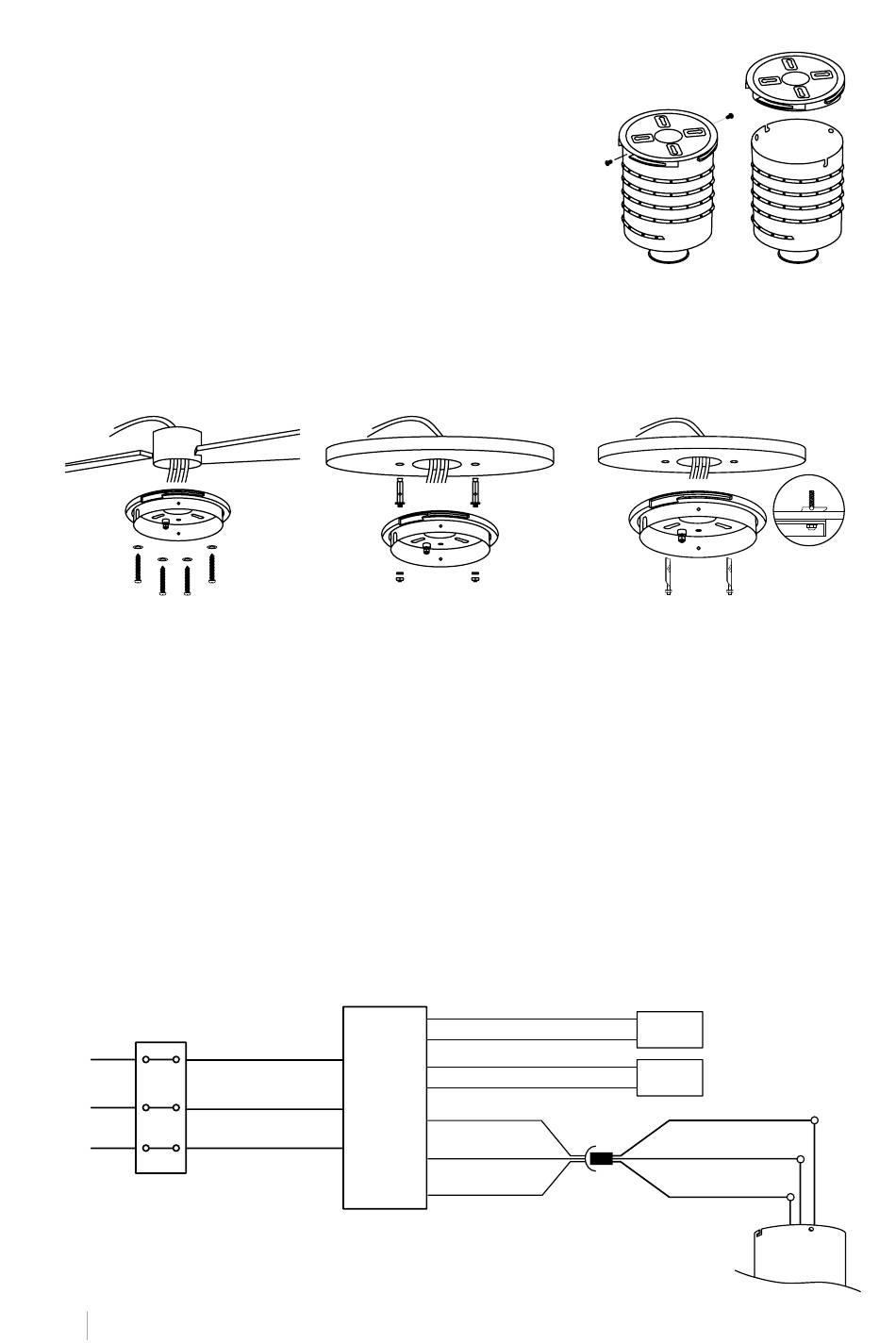

INSTALL A Z IONE DE LL A STAF FA DI MON TAG G I O
• Verificare che il soffitto dove si intende montare il ventila-
tore sia stabile e capace di sostenere in sicurezza il peso
del ventilatore.
• Non fissare la staffa di montaggio direttamente su soffitti
di spessore inferiore a 10 mm per evitare il rischio che la vite
si allenti e fuoriesca.
1. Svitare le viti laterali della staffa di montaggio a soffitto
ancorate al motore del ventilatore.
2. Rimuovere con cautela la staffa di montaggio per installarla sul soffitto.
• Segnare la corretta posizione dei fori e fissare il supporto di montaggio utilizzando viti con
tasselli metallici oppure viti e rondelle adatte al tipo di soffitto scelto.
Tetto in legno
Praticare i fori necessari e
quindi fissare la staffa di
montaggio con le viti e le
rondelle per legno ai giunti
del soffitto.
• Verificare la corretta installazione della staffa prima di appendere la ventola. La staffa di
montaggio deve sostenere l'intero peso del ventilatore.
C O LLEG AME N TO CAB L AGGI O
Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore seguen-
do le indicazioni dei colori. Assicurati che la connessione sia salda.
Messa a terra
(verde / giallo)
Messa a
tierra
Ingresso L (nero)
L
Ingresso N (bianco)
N
I TALI AN O
42
Tetto in cemento
Praticare i fori con una pun-
ta da 8 mm, in base alla lun-
ghezza delle viti ad espansio-
ne. Quindi, fissare la staffa di
montaggio al soffitto con le viti
ad espansione.
Luce L2 (marrone)
Luce N2 (grigio)
Luce L1 (bianco)
Luce N1 (blu)
Recevitore
del teleco-
Motore U (marrone)
mando
V (rosso)
W (grigio)
Controsoffitto
Praticare i fori necessari e
fissare la staffa di montaggio
con le speciali viti di fissaggio
a molla per l'utilizzo in contro-
soffitti.
Luce 2
Luce 1
Motore DC L (marrone)
Motore DC L (rosso)
Motore DC L (grigio)
