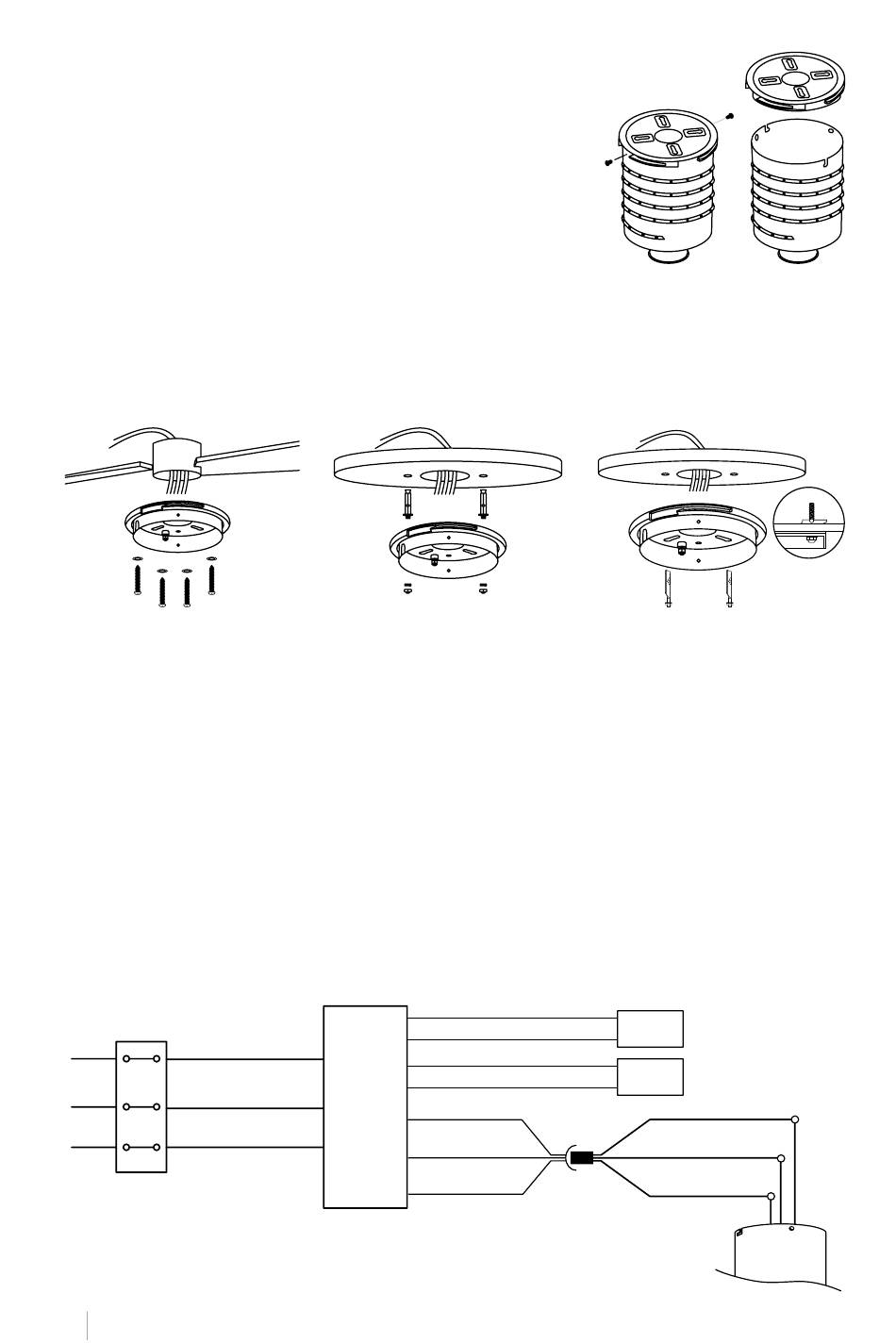

MO NTAG E DE R MONTAGE H ALT E RUNG
• Stellen Sie sicher, dass die Decke, an der Sie den Ventilator
montieren möchten, stabil ist und das Gewicht des Ventila-
tors sicher tragen kann.
• Befestigen Sie die Montagehalterung nicht direkt an Decken
mit einer Dicke von weniger als 10 mm, um das Risiko zu ver-
meiden, dass sich die Schraube löst und herauskommt.
1. Lösen Sie die seitlichen Schrauben der Deckenhal-
terung, die am Ventilatormotor verankert sind.
2. Nehmen Sie die Montagehalterung vorsichtig ab, um sie an der Decke zu installieren.
• Markieren Sie die korrekte Position der Löcher und befestigen Sie die Montageunterstützung
mit Schrauben mit Metalldübeln oder Schrauben und Unterlegscheiben, die für den
gewählten Deckentyp geeignet sind.
Holzdach
Bohren Sie die erforderli-
chen Löcher und befestigen
Sie dann die Montagehalte-
rung mit den Holzschrauben
und Unterlegscheiben an
den Deckenverbindungen.
• Überprüfen Sie die ordnungsgemäße Installation der Halterung, bevor Sie den Lüfter
aufhängen. Die Montagehalterung muss das gesamte Gewicht des Ventilators tragen.
V E RK AB E LU NGSANSCHLU S S
Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln ge-
mäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.
Erdung ( grün/gelb)
Erdung
L
Eingang L (schwarz)
Eingang N (weiß)
N
D EUT SCH
50
Betondach
Bohren Sie mit
8-mm-Bohrer Löcher ent-
sprechend der Länge der
Dehnschrauben. Befestigen
Sie anschließend die Monta-
gehalterung mit den Dehn-
schrauben an der Decke.
Leuchte L2 (braun)
Leuchte N2 (grau)
Leuchte L1 (weiß)
Leuchte N1 (blau)
Empfänger
für die Fern-
Motor U (braun)
bedienung
V (rot)
W (grau)
Zwischendecke
einem
Bohren Sie die erforderli-
chen Löcher und befestigen
Sie die Halterung mit den
speziellen
festigungsschrauben für den
Einsatz in Zwischendecken.
Leuchte 2
Leuchte 1
Motor DC L (braun)
Motor DC L (rot)
Motor DC L (grau)
Federhebel-Be-
