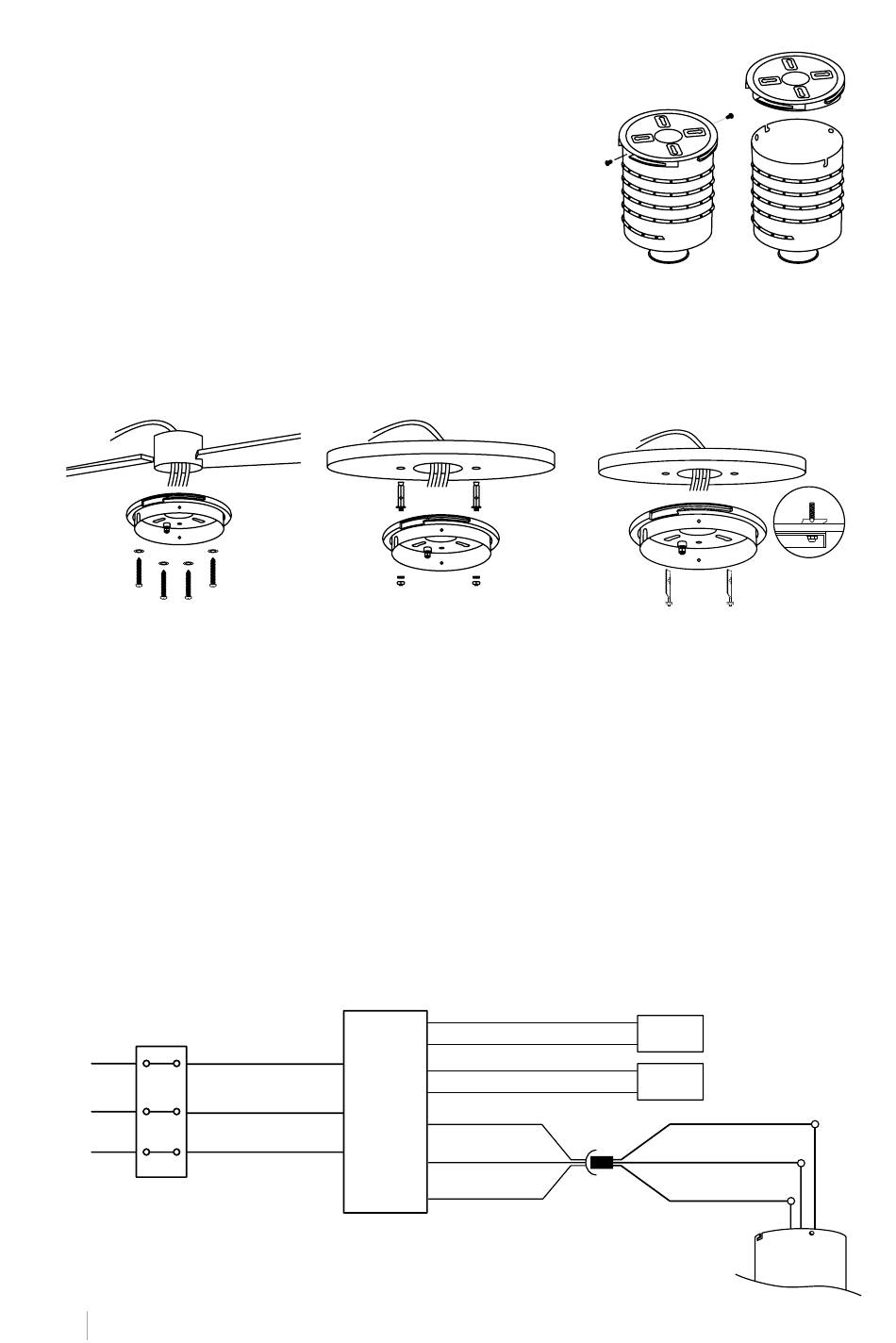

INSTAL ACIÓN DE L SO P ORT E D E MO NTA J E
• Compruebe que el techo donde desea montar el ventilador
es estable y capaz de soportar con seguridad el peso del
ventilador.
• No fije el soporte de montaje directamente en techos de
menos de 10 mm para evitar el riesgo de que el tornillo se
afloje y se salga.
1. Desenrosque los tornillos laterales del soporte de mon-
taje de techo que van anclados al motor del ventilador.
2. Extraiga con cuidado el soporte de montaje para instalarlo en el techo.
• Marque la posición correcta de los agujeros y fije el Soporte de montaje utilizando los
tornillos con anclaje metálico o tornillos y arandelas adecuados al tipo de techo elegido.
Techo de madera
Realice los agujeros necesa-
rios y después fije el soporte
de montaje con los tornillos
y las arandelas para madera
en las uniones del techo.
• Verifique la correcta instalación del soporte antes de colgar el ventilador. El soporte de
montaje debe de soportar todo el peso del ventilador.
C O NE XI ÓN D E L CAB LEAD O
Realice la conexión entre los cables del receptor y los cables del motor del ventilador si-
guiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
(verde / amarillo)
Toma
tierra
Entrada L (negro)
L
Entrada N (blanco)
N
E SPAÑOL
18
Techo de hormigón
Realice orificios con una
broca de 8 mm, de acuerdo
con la longitud de los tor-
nillos de expansión. Segui-
damente, fije el soporte de
montaje al techo con los tor-
nillos de expansión.
Luz L2 (marrón)
Luz N2 (gris)
Luz L1 (blanco)
Luz N1 (azul)
Receptor
del mando
Motor U (marrón)
a distancia
V (rojo)
W (gris)
Falso techo
Realice los agujeros necesa-
rios y después fije el soporte
de montaje con los tornillos
de fijación con palanca de
resorte especiales para uti-
lizar en falso techo.
Luz 2
Luz 1
Motor DC L (marrón)
Motor DC L (rojo)
Motor DC L (gris)
