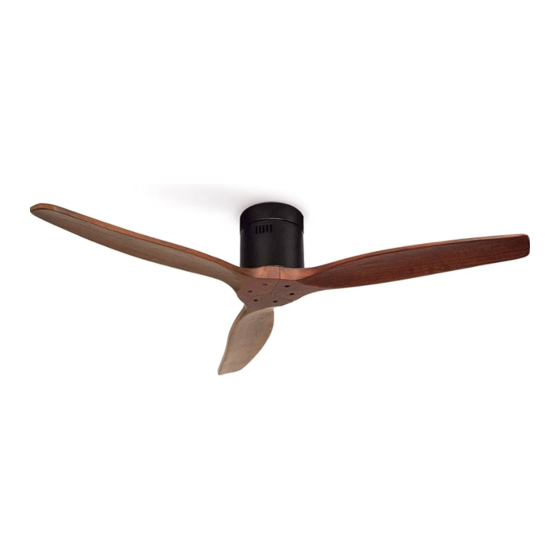

Create WIND CALM Montageanleitung

Deckenventilator ohne licht
Vorschau ausblenden Andere Handbücher für WIND CALM:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

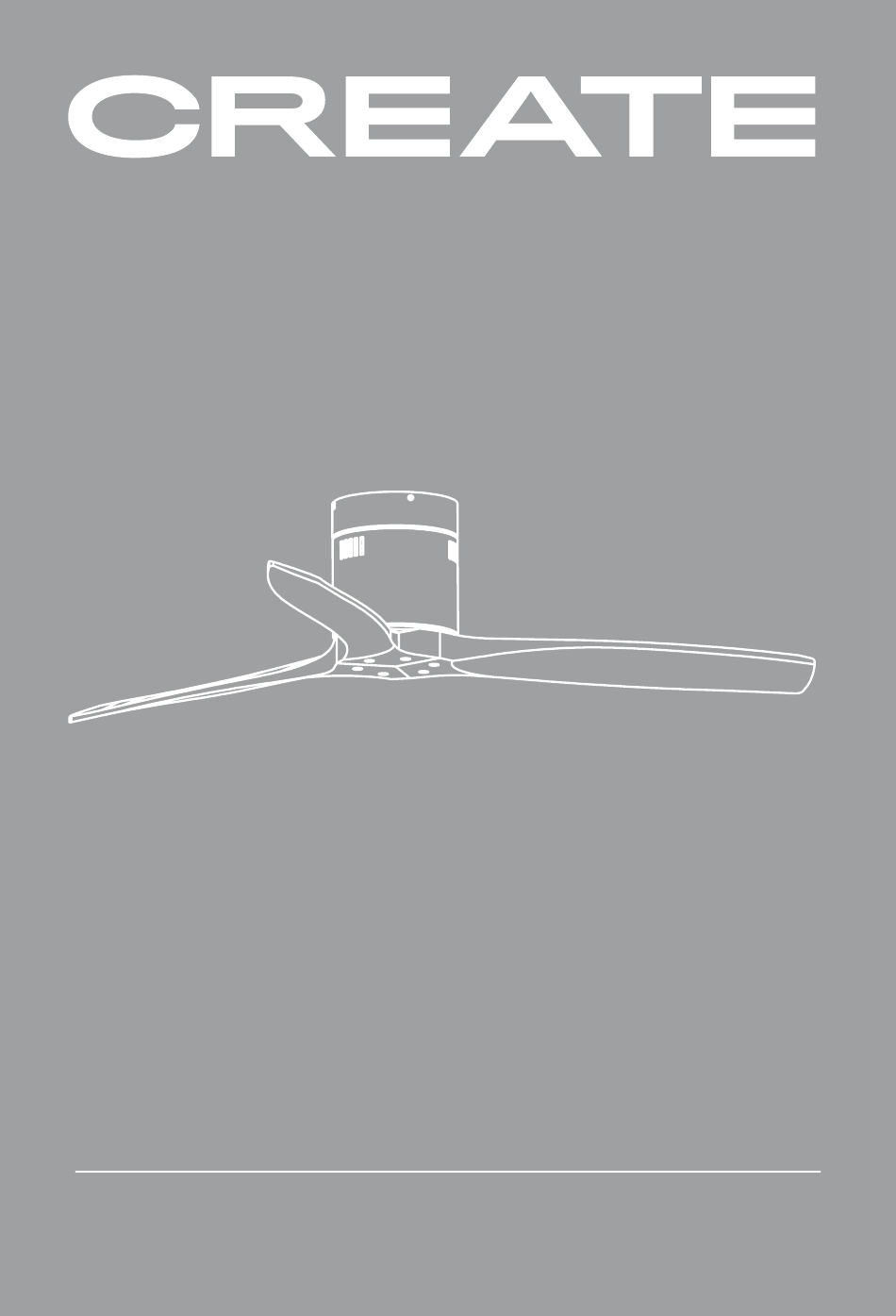

WIND CA LM
DECKENVENTILATOR OHNE LICHT
MONTAGEANLEITUNG
DEUSTCH
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Create WIND CALM

Inhaltszusammenfassung für Create WIND CALM

  • Seite 1 WIND CA LM DECKENVENTILATOR OHNE LICHT MONTAGEANLEITUNG DEUSTCH...
  • Seite 3 WI N D CA L M To download this user guide in your language, visit our website: www.create-store.com/uk/ Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es/ Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt/ Pour télécharger le manuel dans votre langue, visitez notre site Web:...

  • Seite 4: Inhaltsverzeichnis

    W I ND CA LM DIESES HANDBUCH IST FÜR ALLE WINDCALM INDE X I n h alt d er B ox S c h r itt 1. H olzd ac h S c h r itt 1. B eto nde cke S c h r itt 1.

  • Seite 5: Inha Lt D E R B Ox

    INHA LT D E R B OX (1) ERWEITERUNGSSCHRAUBEN (2) HOLZSCHRAUBENOLZS MONTAGEHALTER DRIVER FERNBEDIENUNG VENTILATORFLÜGEL MOTORHALTERUNG SCHRAUBEN + UNTERLEG- SCHEIBE FÜR VENTILA- TORFLÜGEL SCHRAUBEN FÜR KLEMMBLOCK AUSWUCHT-KIT UNTERSTÜTZUNG + MOTOR BEACHTUNG! Denken Sie vor Beginn der Montage daran, das Licht von der Schalttafel zu trennen, um keinen elektrischen Schlag zu erleiden.

  • Seite 6: Schritt 1. H Olzd Ac H

    SC HR IT T 1. HO L ZDACH TE IL E U N D WE RK ZEUG E MATERIAL NICHT INBEGRIFFEN (2) HOLZSCHRAUBENOLZS OPTIONAL NACH DACHART Markieren Sie mit einem Bleistift an der Falls erforderlich, müssen Sie je nach Decke die 4 Löcher des Stücks A. Dachart einen Bohrer verwenden, um das Loch in das Holz zu bohren.

  • Seite 7: Schritt 1. B Eto Nde Cke

    S CH RIT T 1. B E TO NDEC KE TE IL E U N D W ER K Z EUG E MATERIAL NICHT INBEGRIFFEN (1) ERWEITERUNGSSCHRAUBEN Entfernen Sie das Teil D es in Stücke trennen. Ø8 mm Markieren Sie mit einem Bleistift 2 paral- Bohren Sie mit einem Bohrer die beiden lele Löcher mit dem Stück A als Leitfaden.
  • Seite 8 Geben Sie das Teil der Reihe nach ein D2, Teil festziehen D4 mit einem Schrauben- D3 und anschließend die Mutter D4. schlüssel Nr. 10, bis Sie das Gefühl haben, dass er gut befestigt ist. Stellen Sie sicher, dass das Teil A es ist perfekt an der Decke befestigt. DEUSTCH...

  • Seite 9: Schritt 1. Zw I S Che Ndec Ke

    SCHR IT T 1. ZW I SC HEND ECKE TEILE UND WERKZEUGE MATERIAL NICHT INBEGRIFFEN SCHRAUBEN BEFESTIGEN MIT FEDERHEBEL Markieren Sie mit einem Bleistift 2 paral- Machen Sie mit Hilfe eines Bohrers die lele Löcher mit dem Stück an der Decke A beiden entsprechenden Löcher.

  • Seite 10: Schritt 2. D Ri Ver Verb Ind Ung

    SCHR IT T 2. DRIVE RVERB I ND UNG Setzen Sie den Teilehaken ein A in einem Loch im Stück F so dass der Motor hängt und das Anschließen der Kabel erleichtert. Verbinden Sie die Teilverbindungen F mit denen des Stü- Überprüfen Sie, ob die zen- ckes B, jeweils mit der entsprechenden Farbe.
  • Seite 11 Schließen Sie das NEUT- Sobald die Verbindung her- Schließen Sie das PHASE RAL Kabel des Treibers (AC- gestellt ist, platzieren Sie Kabel des Treibers (AC-L) N) an das NEUTRAL-Kabel das Teil I Schrauben Sie es an das PHASE-Kabel Ihrer Ihrer Installation an. ein, bis es sicher ist.

  • Seite 12: Schritt 3. Den Motor An Der Decke Verankern

    SCHRITT 3. DEN MOTOR AN DER DECKE VERANKERN Verwenden Sie 2 Schrauben H und schrauben Sie sie locker Nehmen Sie das Teil heraus in die parallelen Löcher im Teil A. F des Hakens und schnap- pen Sie es in das Teil A ohne irgendwelche Drähte einzu- klemmen.

  • Seite 13: Schritt 4. Ventilatorflügel Zusammenbauen

    SCHRITT 4. VENTILATORFLÜGEL ZUSAMMENBAUEN Beinhaltet eine Ersatzschraube Platziere die erste Ventilatorflügel E Befestigen Sie es mit den Unterlegscheiben und Schrauben G mit Hilfe des Schraubendrehers, ohne sie zu fest anzuziehen, um den Rest set- zen zu können. Führen Sie den gleichen Schritt mit der zweiten und dritten Ventilatorflügel aus E. Sobald alle Ventilatorflügel angebracht sind E, Schrauben Sie alle Schrauben fest G so dass die Ventilatorflügel gut befestigt sind.

  • Seite 14: Auswuc Htkit F Ür Ve Nt Il Ato Rf L Üge L

    AUSWUC HTKIT F ÜR VE NT IL ATO RF L ÜGE L Ihr Deckenventilator kann im Betrieb Probleme mit der Flügelschwingung haben, da die Ven- tilatorflügel oder Halterungen unregelmäßig sind. Eine falsche Systemmontage oder krum- me Lager können zusätzliche Probleme verursachen. Das folgende Verfahren wird empfoh- len, um diese Probleme zu beheben: 1.
  • Seite 16 DEUSTCH...
