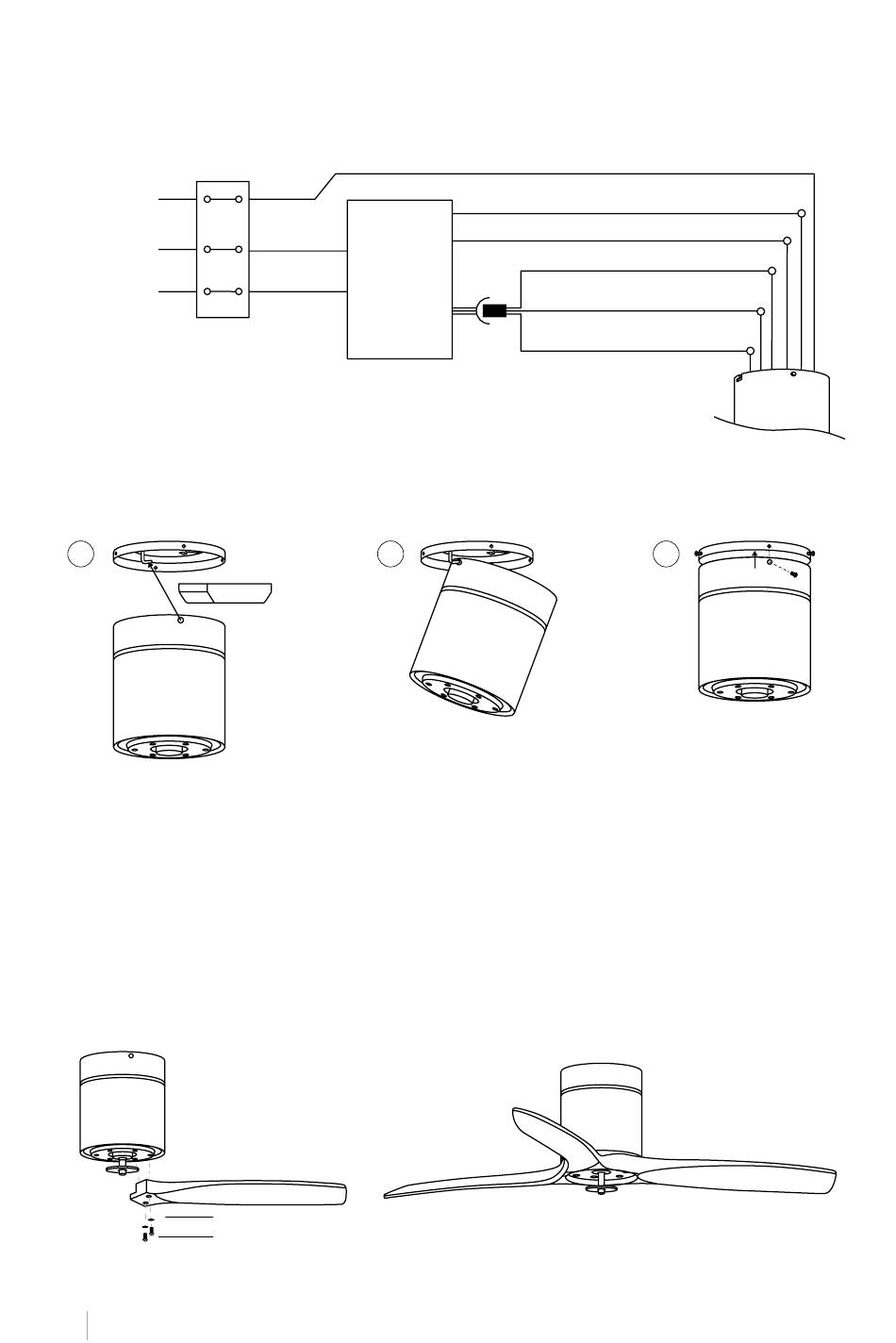

V E RK AB E LU NGSANSCH LUS S
Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln
gemäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.
Erdung
L
N
PL AT Z I E RU N G DE S E MP FÄNGE RS
1
1. Setzen Sie den Treiber in das Motorgehäuse ein.
2. Hängen Sie den Motorkörper in den linken Haken der Karosseriehalterung ein und ver-
legen Sie die Verkabelung so, dass sie nicht eingeklemmt wird.
3. Positionieren Sie das Motorgehäuse so, dass die Löcher passen, und schrauben Sie dann
die 4 Gehäusehalterungsschrauben am Motorgehäuse fest.
Notiz: Stellen Sie sicher, dass das Motorgehäuse perfekt an der Decke montiert ist.
MONTAGE DER KLINGEN
Waschmaschine
Klingenschraube
D EUT SCH
56
L-Eingang
(schwarz)
Empfänger
Fernsteuerung
Eingang N
(weiß)
2
Erdung(grün / gelb)
Neutral N (weiß)
Licht L (blau)
Gleichstrommotor L (grau)
Gleichstrommotor L (rosa)
Gleichstrommotor L (rot)
