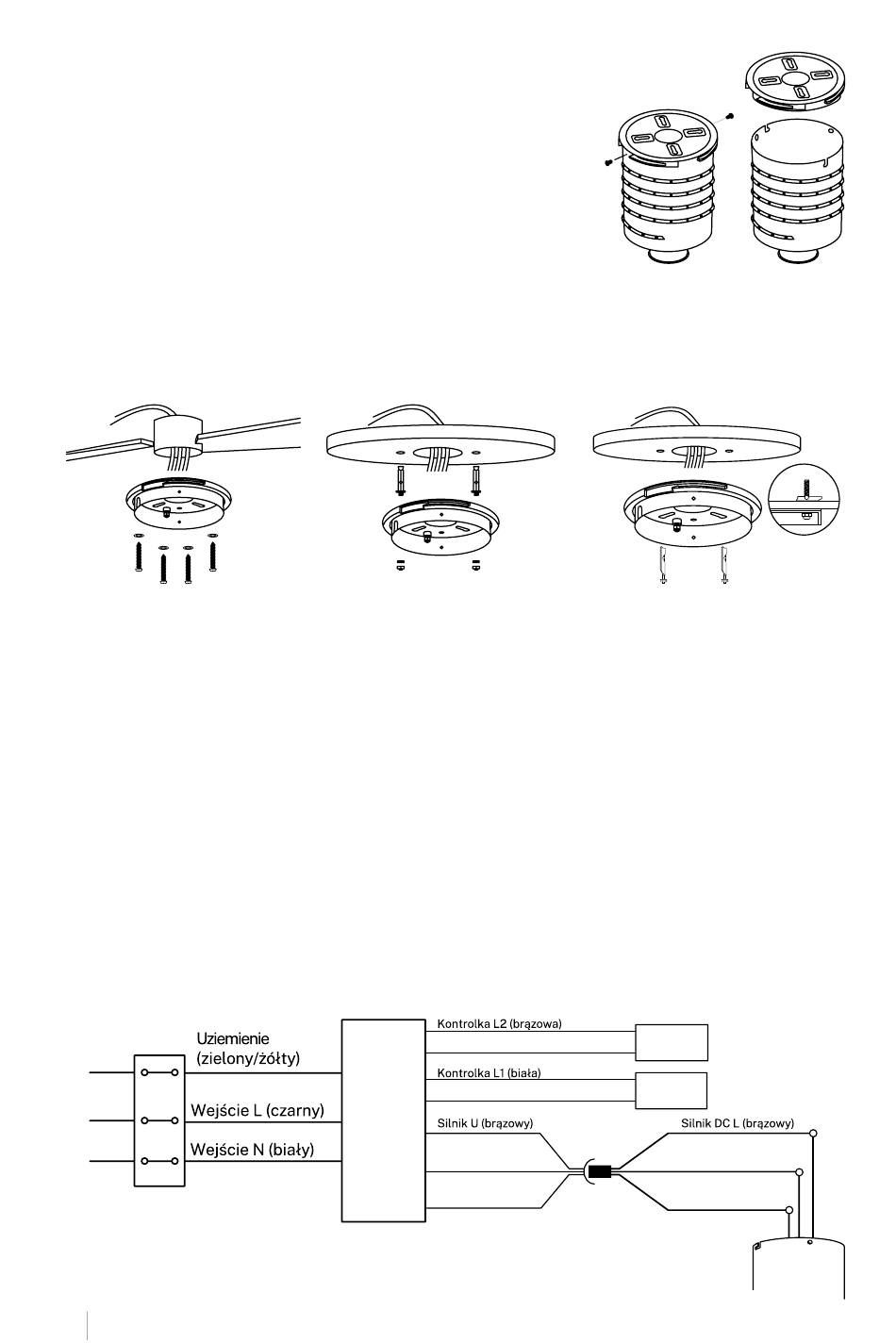

MO NTA Ż WSP ORNI K A MO NTA ŻOWEGO
• Sprawdź, czy sufit, w którym zamierzasz zamontować wen-
tylator, jest stabilny i jest w stanie bezpiecznie utrzymać
ciężar wentylatora.
• Nie mocuj wspornika montażowego bezpośrednio do sufi-
tów w odległości mniejszej niż 10 mm, aby uniknąć ryzyka
poluzowania się i wysunięcia śruby.
1. Odkręć boczne śruby sufitowego wspornika montażowe-
go, które są przymocowane do silnika wentylatora.
2. Ostrożnie zdejmij wspornik montażowy, aby zainstalować go na suficie.
• Zaznacz prawidłowe położenie otworów i przymocuj wspornik sufitowy za pomocą wkrętów
z metalowymi kołkami lub wkrętów i podkładek odpowiednich do wybranego rodzaju sufitu.
Dach drewniany
Wywierć niezbędne otwo-
ry, a następnie przymocuj
wspornik montażowy za po-
mocą wkrętów do drewna i
podkładek do złączy sufito-
wych.
• Przed zawieszeniem wentylatora należy sprawdzić poprawność montażu wspornika.
Wspornik montażowy musi utrzymać cały ciężar wentylatora.
P O DŁ ĄCZ E N IE PRZE WOD ÓW
Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora,
kierując się kolorami. Upewnij się, że połączenie jest szczelne.
Uziemieni e
L
N
P OL SK I
66
Betonowy dach
Wywierć otwory wiertłem o
średnicy 8 mm, w zależności
od długości śrub rozporo-
wych. Następnie przymocuj
wspornik montażowy do su-
fitu za pomocą śrub rozpo-
rowych.
Kontrolka N2 (szara)
Kontrolka N1 (niebieska)
Odbiornik
zdalnego
sterowania
V (czerwony)
W (szary)
Sufit podwieszany
Wywierć niezbędne otwory,
a następnie przymocuj ws-
pornik montażowy za po-
mocą specjalnych spręży-
nowych śrub mocujących do
stosowania w sufitach pod-
wieszanych.
Kontrolka 2
Kontrolka 1
Silnik DC L (czerwony)
Silnik DC L (szary)
